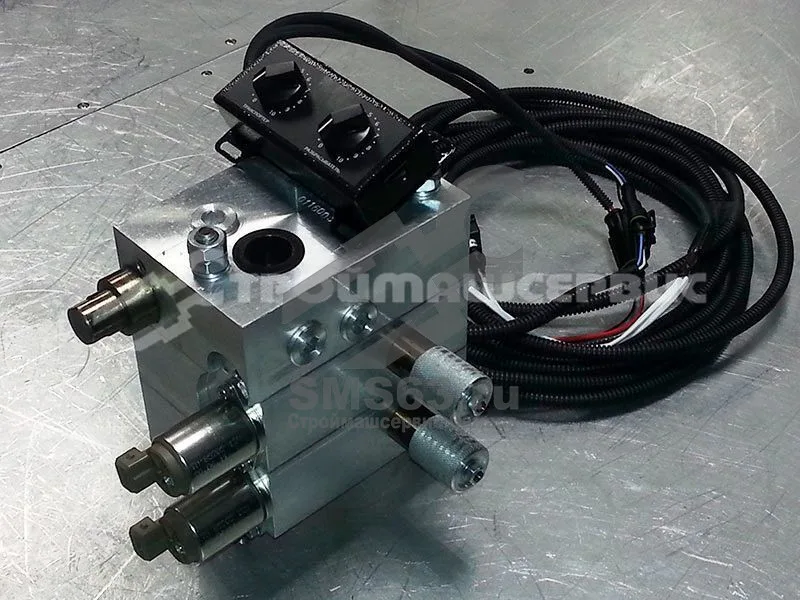

Блок управления ДР16П-БУ 24В со жгутом соединения

Описание

Блок управления ДР16П-БУ 24В со жгутом соединения
Делитель расхода пропорциональный ДР16П служит для разделения рабочей жидкости на несколько потоков. Пропорциональное регулирование величины этих потоков с помощью электрического сигнала. Поддерживается постоянный расход из полостей 'А-Ап' (заданный сигналом) при изменении рабочих нагрузок в полостях 'А-Ап'. Обеспечивается конструктивна. Дистанционно разгружает насос при отсутствии сигнала управления. Делитель обеспечивает данные характеристики при обеспечении насосом расхода не ниже суммы расходов по всем каналам 'А-Ап'.
Секционная конструкция позволяет собирать блоки с количеством секций от 2 до 7. Дистанционное пропорциональное управление обеспечивает плавную регулировку скорости исполнительных гидромоторов с помощью блока управления пропорциональным клапаном «БУ ПК». Имеет функцию дублирующего ручного управления.
Технические характеристики



Максимальный расход из 'А-Ап' (регулируется) исполнение
20, 40, 60, 70, 90 (л/мин.)(задается заказчиком)


Давление на сливе максимальное
30 кгс/см2


Давление сопротивления нагрузки
не ниже 10 кгс/см2


Перепад давления от 'Р' к 'Т' в режиме разгрузки
30 кГс/см2


Гистерезис
5%


Рабочая жидкость:



- Зимний сорт
ВМГЗ ТУ 38,101479-89



МГЕ-10А ТУ 38, 101572.75


- Летний сорт

МГЕ-46В ТУ 38 00134 7-83
или согласно DIN 51524 часть 3 HVLD



Кинетическая вязкость рабочая
20-35 мм2/с


- максимальная пусковая
1500 мм2/с


- минимальная кратковременная
10 мм2/с


Тонкость фильтрации
не хуже 20/18/15 согласно ISO 4406 или не грубее 6 кл. по ГОСТ 17216


Температура рабочей жидкости
от - 40 оС до + 80оС


Температура окруж. среды
50оС до + 50оС


Масса (на 2 раб. секции, дюралевый корпус)
8 кг



Электрические характеристики



Напряжение питания
12 В
24 В


Сила тока
1500мА
750мА


Сопротивление
5,3 Ом
21,2 Ом


Разъем
AMP Junior Timer Deutsch DT04-2P


Класс защиты
IP65 / IPX7


Частота сигнала ШИМ
80 - 120 Гц.

Характеристики

Производитель

ГИДРОПРИБОР
