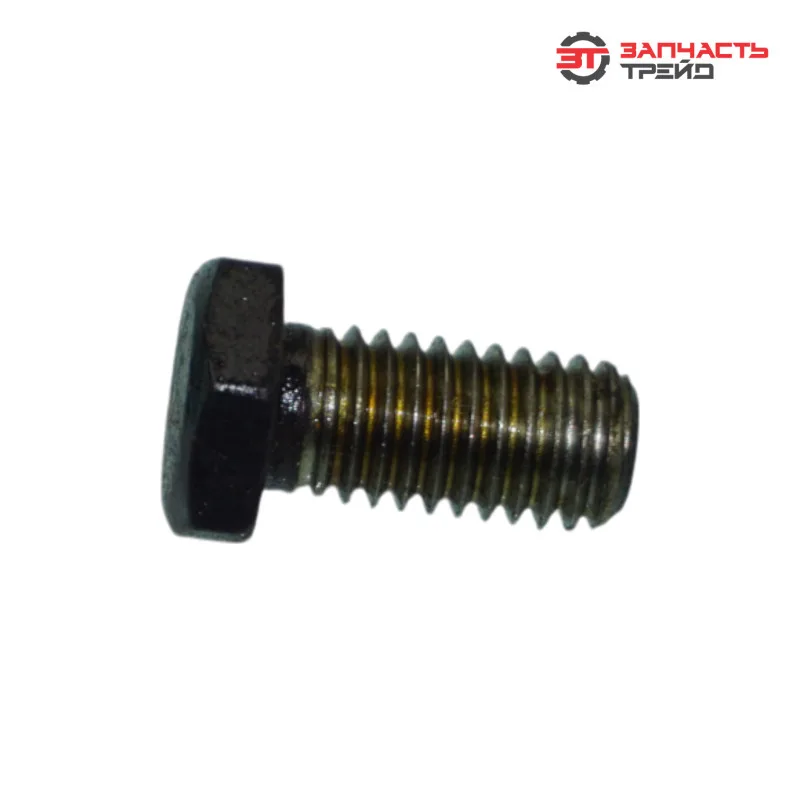

Болт крепления фланца к ТКР 260-1008042 (РБ, ММЗ) (Д-260)

Описание

ОписаниеБолт 260‑1008042 — крепёжный элемент белорусского производства (изготовитель — Минский моторный завод, ММЗ), который используется в конструкции дизельных двигателей для фиксации фланца турбокомпрессора (ТКР) к системе выпуска отработавших газов. Деталь обеспечивает надёжное и герметичное соединение, критически важное для корректной работы турбосистемы: от неё зависит целостность стыка между фланцем и выпускным коллектором, сохранность прокладки и предотвращение утечек выхлопных газов, что напрямую влияет на эффективность турбонаддува и мощность двигателя.ТипСпециализированный высокопрочный болт для крепления узлов турбонаддува в дизельных двигателях сельхозтехники. Отличается от стандартных крепёжных изделий:• усиленной конструкцией — рассчитан на экстремальные температурные и вибрационные нагрузки;• точной резьбой — гарантирует плотное соединение без люфтов и герметичность стыка;• особой формой головки (под ключ 14 мм, шестигранная) — упрощает монтаж и демонтаж в стеснённых условиях моторного отсека;• высокой усталостной прочностью — выдерживает многократные циклы нагрева/охлаждения и вибраций;• защитой от самооткручивания — сохраняет надёжность крепления при вибрации во время работы двигателя;• термостойким антикоррозийным покрытием — устойчив к воздействию выхлопных газов и высоких температур.МатериалИзготовлен из конструкционной легированной стали (по свойствам аналогичен маркам 40Х или 45Х) с защитным антикоррозийным покрытием (чаще всего — цинковым или фосфатным). Такой выбор материала обеспечивает:• высокую механическую прочность (класс прочности 10.9);• устойчивость к усталостным разрушениям при циклических нагрузках (пуск, работа, остановка двигателя);• стойкость к коррозии в условиях повышенной влажности, перепадов температур и контакта с выхлопными газами;• сохранение прочностных характеристик при экстремальных температурах (от −40 °C до +650 °C);• совместимость с материалами коллектора и фланца — предотвращает ускоренный износ сопряжённых деталей;• долговечность эксплуатации в тяжёлых условиях работы турбосистемы.ФункцияБолт выполняет несколько ключевых задач в системе турбонаддува:• фиксирует фланец ТКР на выпускном коллекторе или другом узле системы выпуска;• обеспечивает точное позиционирование фланца относительно коллектора и турбокомпрессора;• передаёт усилия от коллектора к фланцу без проскальзывания;• предотвращает ослабление соединения из‑за вибраций и ударных нагрузок во время работы двигателя;• поддерживает герметичность стыка — снижает риск утечек выхлопных газов, которые могут привести к потере мощности и перегреву;• компенсирует температурные расширения материалов при нагреве двигателя;• участвует в равномерном распределении нагрузок между всеми точками крепления фланца, снижая локальные напряжения в коллекторе и фланце;• сохраняет целостность конструкции при динамических нагрузках, возникающих при резком изменении оборотов двигателя.Конструктивные особенности• резьба: М12×1,25 мм (в некоторых источниках указывается как 121 −12U) — стандартизированный параметр для совместимости с двигателями Д‑260;• длина болта: 45 мм — оптимизирована для надёжного крепления фланца с учётом толщины соединяемых деталей;• размер под ключ: 14 мм (шестигранная головка);• класс прочности: 10.9 — гарантирует устойчивость к высоким нагрузкам;• точная обработка поверхности — минимизирует трение и износ при затяжке;• защитное покрытие — препятствует образованию коррозии и окислению при высоких температурах;• фаски на торцах — облегчают установку и предотвращают задиры резьбы;• маркировка на головке — содержит данные о классе прочности и производителе;• радиус перехода от стержня к головке — снижает концентрацию напряжений и риск усталостного разрушения;• соответствие ГОСТ и ТУ ММЗ — гарантирует взаимозаменяемость и надёжность узла в сборе;• момент затяжки: 30–40 Н•м — требует точного соблюдения при монтаже для обеспечения герметичности соединения.ПрименяемостьБолт 260‑1008042 подходит для:• двигателей Д‑260 и его модификаций (Д‑260.1, Д‑260.2, Д‑260.4, Д‑266.4, Д‑260.9 и др.);• техники с этими двигателями, в т. ч.:• тракторы МТЗ‑1221, МТЗ‑1523 и другие модели МТЗ с двигателями серии Д‑260;• погрузчики «Амкодор» и другая спецтехника с двигателями ММЗ;• комбайны и другая сельхозтехника с двигателями Д‑серии;• промышленные установки с двигателями ММЗ, где требуется надёжное крепление фланца ТКР.Причины износаК ускоренному износу болта приводят:• превышение момента затяжки при монтаже — вызывает пластическую деформацию стержня и срыв резьбы;• недостаточная затяжка — приводит к вибрации и ослаблению соединения, ускоряя износ резьбы;• коррозия из‑за воздействия влаги, технических жидкостей, выхлопных газов и дорожной грязи;• термические нагрузки — многократные циклы нагрева и охлаждения вызывают релаксацию напряжений и ослабление затяжки;• ударные нагрузки при неправильной работе двигателя (детонация, пропуски зажигания);• абразивный износ резьбы при попадании твёрдых частиц из выхлопных газов;• усталостные трещины в материале при длительной эксплуатации под нагрузкой;• отсутствие или повреждение антикоррозионного покрытия;• нарушение регламента технического обслуживания (несвоевременная проверка затяжки);• использование несоответствующего инструмента при монтаже/демонтаже (неправильный ключ, ударный гайковёрт без контроля момента затяжки).Признаки износаО необходимости замены болта свидетельствуют:• утечка выхлопных газов в зоне стыка фланца и коллектора (слышен характерный шипящий звук, особенно при разгоне);• снижение мощности двигателя и ухудшение динамики разгона из‑за потери давления в системе турбонаддува;• появление люфта в соединении фланца и коллектора (можно проверить визуально и тактильно);• посторонние стуки, дребезг или вибрации в районе турбокомпрессора при работе двигателя;• видимые повреждения резьбы на болте или в посадочном отверстии коллектора;• деформация стержня болта или срыв граней под ключ;• сильная коррозия на поверхности болта, осложняющая его демонтаж;• неравномерная затяжка болтов — может привести к перекосу фланца и повреждению прокладки;• чёрный дым из выхлопной трубы — может указывать на утечку выхлопных газов до турбины;• перегрев отдельных участков системы выпуска — следствие нарушения герметичности стыка.ПроизводительИзготовитель — Минский моторный завод (ММЗ), Республика Беларусь. Завод — ведущий производитель дизельных двигателей в СНГ, специализирующийся на выпуске силовых агрегатов и комплектующих для сельхозтехники и спецтехники. Продукция завода:• производится строго по технической документации ММЗ;• проходит многоступенчатый контроль качества (проверка размеров, прочности, покрытия, момента затяжки);• соответствует оригинальным требованиям по материалам, размерам и эксплуатационным характеристикам;• поставляется как на сборочные конвейеры ММЗ, так и на рынок запчастей;• сертифицирована для применения на технике с двигателями Д‑серии;• отличается высокой точностью изготовления и долговечностью эксплуатации.Вес• 0,025 кг (25 г) на один болт.Габариты упаковки• для одного болта: 47 мм×14 мм×14 мм.

Характеристики

Производитель

ММЗ

Единица измерения

796
