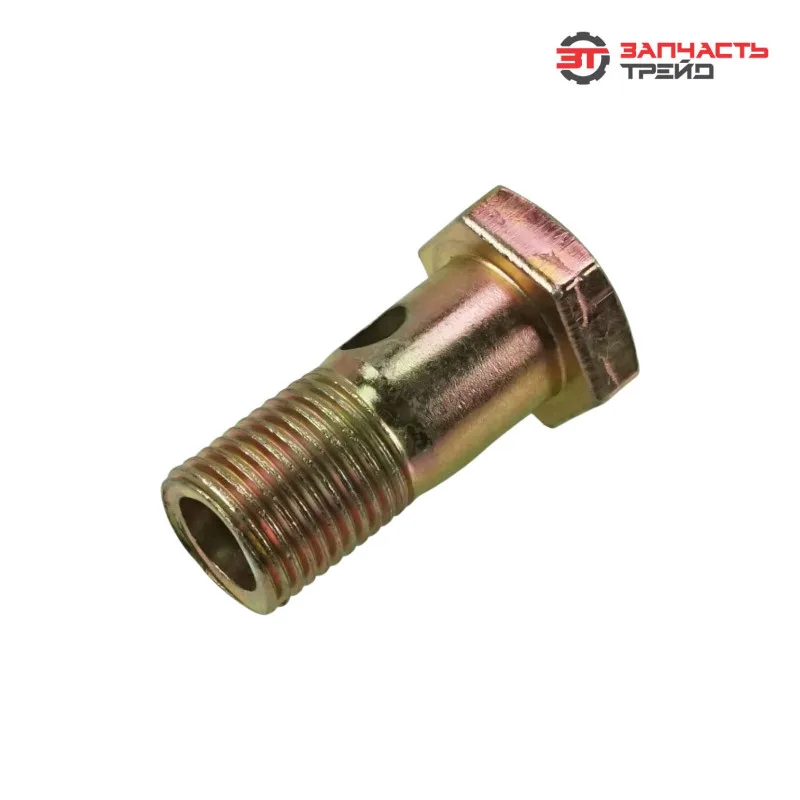

Болт-штуцер (М16Х1,50) (1 отв.) поворотного угольника гидроцилиндра Ц50, Ц63 Ф80-3407201 (Китай) (МТЗ-1221)

Описание

ОписаниеБолт‑штуцер Ф80‑3407201 — крепёжный элемент китайского производства, который используется в гидравлической системе тракторов МТЗ‑1221 для фиксации поворотного угольника гидроцилиндров моделей Ц50 и Ц63. Деталь обеспечивает надёжное и герметичное соединение между угольником и гидроцилиндром, через которое проходит рабочая жидкость под высоким давлением. От исправности болта зависит корректная работа гидросистемы: стабильность работы навесного оборудования, плавность хода механизмов и предотвращение утечек гидравлического масла.ТипСпециализированный болт‑штуцер для гидравлических систем сельхозтехники. Отличается от стандартных крепёжных изделий:• усиленной конструкцией — рассчитан на постоянные динамические и вибрационные нагрузки, а также высокое давление рабочей жидкости;• точной резьбой М16×1,5 мм — гарантирует плотное соединение без люфтов и утечек масла;• особой формой головки (под ключ 24 мм, шестигранная) — упрощает монтаж и демонтаж в стеснённых условиях моторного отсека и зоны навески;• защитой от самооткручивания — сохраняет надёжность крепления при вибрации во время работы трактора;• повышенной герметичностью — предотвращает утечки гидравлической жидкости даже при экстремальных нагрузках.МатериалИзготовлен из конструкционной легированной стали (по свойствам аналогичен маркам 35Х или 40Х) с защитным антикоррозийным покрытием (чаще всего — цинковым). Такой выбор материала обеспечивает:• высокую механическую прочность (класс прочности 8.8);• устойчивость к усталостным разрушениям при циклических нагрузках;• стойкость к коррозии в условиях контакта с гидравлическим маслом, влагой и продуктами окисления;• сохранение прочностных характеристик при экстремальных температурах (от −40 °C до +120 °C);• долговечность эксплуатации в тяжёлых условиях работы гидравлической системы.ФункцияБолт‑штуцер выполняет несколько ключевых задач в гидросистеме:• фиксирует поворотный угольник на гидроцилиндре моделей Ц50 и Ц63;• обеспечивает герметичное соединение между угольником и гидроцилиндром;• передаёт гидравлическое давление от насоса к исполнительным механизмам через магистраль;• предотвращает утечки рабочей жидкости в местах соединений;• поддерживает стабильное давление в гидросистеме за счёт надёжного крепления;• способствует плавному и точному управлению навесным оборудованием;• помогает избежать аварийных ситуаций — предотвращает падение навески из‑за потери давления и утечки масла.Конструктивные особенности• резьба: М16×1,5 мм (наружная) — стандартизированный параметр для совместимости с гидроцилиндрами Ц50 и Ц63;• длина болта: 45 мм — оптимизирована для надёжного крепления угольника с учётом толщины соединяемых деталей;• размер под ключ: 24 мм (шестигранная головка);• класс прочности: 8.8 — гарантирует устойчивость к нагрузкам при работе гидросистемы;• уплотнительная поверхность — обеспечивает герметичность соединения без дополнительных прокладок;• защитное покрытие — препятствует образованию коррозии;• фаски на торцах — облегчают установку и предотвращают задиры резьбы;• маркировка на головке — содержит данные о производителе и технических параметрах;• соответствие международным стандартам (ISO, DIN) — гарантирует взаимозаменяемость и надёжность узла в сборе;• момент затяжки: 60–80 Н•м — требует точного соблюдения при монтаже (обязательно использование динамометрического ключа) для обеспечения герметичности соединения и сохранения целостности резьбы.ПрименяемостьБолт Ф80‑3407201 подходит для:• тракторов МТЗ‑1221 — базовая модель с гидросистемой навески;• другой сельхозтехники с гидроцилиндрами моделей Ц50 и Ц63;• машин с аналогичной гидравлической системой и требованиями к крепёжным элементам;• техники, использующей поворотные угольники в конструкции гидросистемы навески.Устанавливается в узлах:• крепление поворотного угольника к гидроцилиндру Ц50;• крепление поворотного угольника к гидроцилиндру Ц63;• соединение угольника с магистралью высокого давления гидросистемы;• фиксация элементов гидросистемы навесного оборудования (плуги, культиваторы, сеялки и т. д.).Причины износаК ускоренному износу болта‑штуцера приводят:• превышение момента затяжки при монтаже — вызывает пластическую деформацию резьбы и корпуса угольника;• недостаточная затяжка — приводит к вибрации и ослаблению соединения, ускоряя износ резьбы и уплотнительных поверхностей;• пульсации давления в гидросистеме — создают знакопеременные нагрузки;• абразивный износ резьбы при попадании твёрдых частиц (металлическая стружка, песок, грязь) в гидравлическое масло;• коррозия из‑за контакта с влажным воздухом, конденсатом или загрязнённым маслом;• перегрев узла — может вызвать отпуск стали и снижение прочности болта;• нарушение регламента технического обслуживания (несвоевременная замена гидравлических фильтров и масла);• использование несоответствующего инструмента при монтаже/демонтаже (неправильный ключ, ударный гайковёрт без контроля момента затяжки);• перекосы при установке — создают неравномерные нагрузки на угольник;• утечки гидравлического масла — вызывают эрозию уплотнительных поверхностей и ускоренный износ.Признаки износаО необходимости замены болта‑штуцера свидетельствуют:• утечки гидравлического масла в районе соединения угольника с гидроцилиндром (видимые подтёки, запах масла);• падение давления в гидросистеме (навесное оборудование работает рывками, медленно поднимается/опускается);• неравномерная работа гидроцилиндра (рывки, провалы при подъёме/опускании навески);• затруднённое управление навесным оборудованием (требуется большее усилие на рычаге);• видимые повреждения резьбы на болте или в посадочном отверстии угольника;• деформация корпуса угольника или срыв граней под ключ;• самопроизвольное ослабление крепления угольника во время эксплуатации;• повышенный нагрев гидросистемы из‑за утечек и снижения эффективности подачи масла;• следы коррозии на поверхности болта, осложняющие его демонтаж.ПроизводительИзготовитель — один из китайских заводов, специализирующихся на выпуске крепёжных элементов и запчастей для сельхозтехники. Продукция:• производится с учётом технических требований для тракторов МТЗ‑1221 и гидроцилиндров Ц50/Ц63;• может соответствовать международным стандартам (ISO, DIN), но не всегда проходит многоступенчатый контроль качества, как у оригинальных производителей;• поставляется преимущественно на рынок запчастей (не на сборочные конвейеры);• отличается более доступной ценой по сравнению с аналогами европейского или белорусского производства;• требует тщательной проверки перед установкой (контроль момента затяжки, осмотр резьбы и покрытия).Вес• 0,120 кг (120 г) на один болт.Габариты упаковки• для одного болта: 60 мм×30 мм×30 мм.

Характеристики

Производитель

Китай

Единица измерения

796
