Делитель расхода ДР-12М

Описание

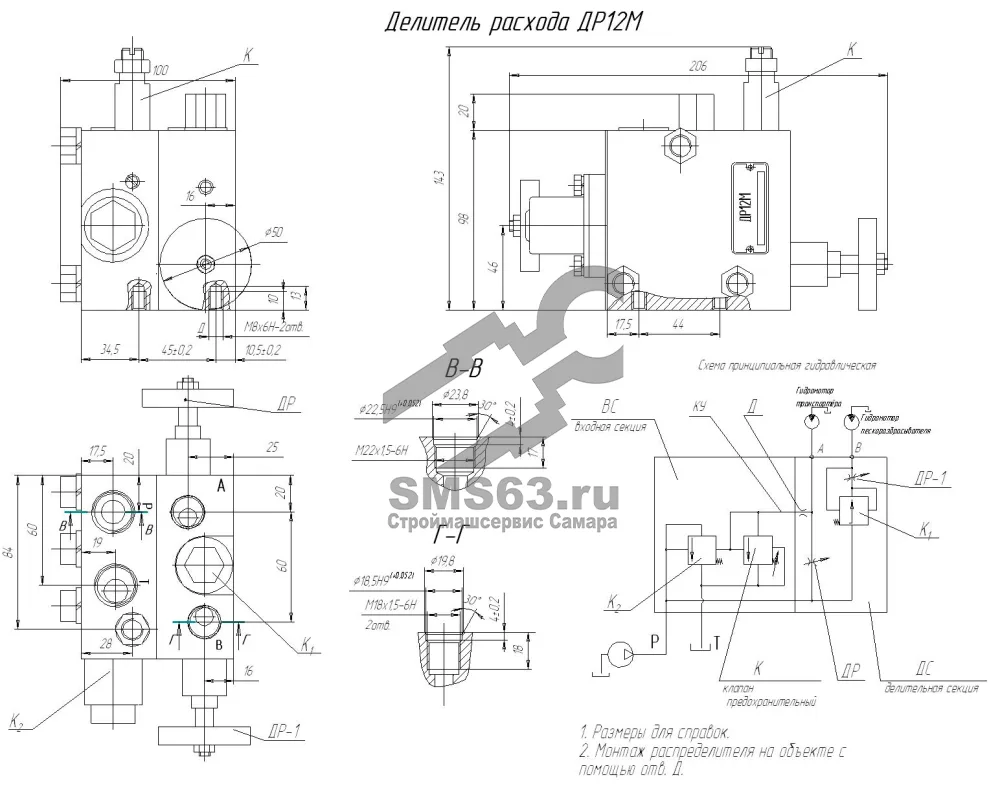

ДР12М (делитель расхода) разработан для коммунальной машины для управления приводом посыпки дорожного полотна. ДР-12М позволяет уменьшить применение гидронасосов в схеме управления до одного. Привод пескоразбрасывателя подсоединяется к каналу В, привод транспортера к каналу А. Слив с гидродвигателей пескоразбрасывателя и транспортера направляется напрямую в бак, минуя делитель. При наличии на машине других гидравлических приводов магистраль подачи «Р» ДР-12М можно соединять с полостным отводом с одной из секций имеющегося распределителя. Состав:К2 - клапан переливной; К - клапан предохранительный; КУ - канал управления; К1 - клапан делителя; ДР-ДР1 - дроссель регулятора (переменный); Д - дроссель. Служит для разделения рабочей жидкости на две части, регулирования величины этих потоков и предохраняет гидросистему от перегрузки, дистанционно разгружает насос от избыточного давления. Необходимое условие работы: Давление нагрузки в полости А1 должно быть больше давления в полости В1. Номинальный суммарный расход 80 л/мин. (регулируется) Номинальный перепад давления на клапане К2 0,8 МПа Перепад давления на клапане К1 0,6 МПа Диапазон регулирования предохранительного клапана К 5...25 МПа

Характеристики

Производитель

ГИДРОПРИВОД (Елец)
