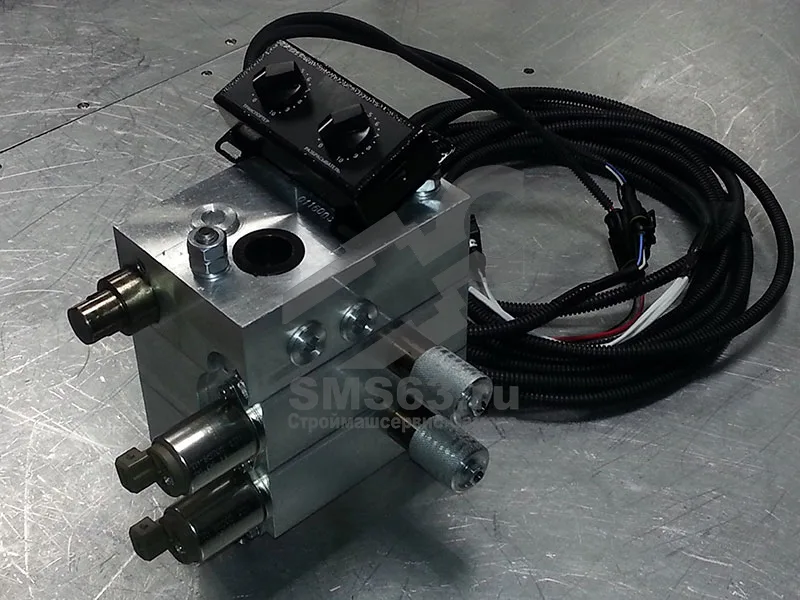

Делитель расхода ДР-16ПС (24В)(в комплекте с блоком управления и жгутом соединения)

Описание

Делитель расхода пропорциональный ДР16П служит для разделения рабочей жидкости на несколько потоков. Пропорциональное регулирование величины этих потоков с помощью электрического сигнала. Поддерживается постоянный расход из полостей 'А-Ап' (заданный сигналом) при изменении рабочих нагрузок в полостях 'А-Ап'. Обеспечивается конструктивна. Дистанционно разгружает насос при отсутствии сигнала управления. Делитель обеспечивает данные характеристики при обеспечении насосом расхода не ниже суммы расходов по всем каналам 'А-Ап'. Секционная конструкция позволяет собирать блоки с количеством секций от 2 до 7. Дистанционное пропорциональное управление обеспечивает плавную регулировку скорости исполнительных гидромоторов с помощью блока управления пропорциональным клапаном «БУ ПК». Имеет функцию дублирующего ручного управления. Максимальный расход из 'А-Ап' (регулируется) исполнение 20, 40, 60, 70, 90 (л/мин.)(задается заказчиком) Давление на сливе максимальное 30 кгс/см2 Давление сопротивления нагрузки не ниже 10 кгс/см2 Перепад давления от 'Р' к 'Т' в режиме разгрузки 30 кГс/см2 Гистерезис 5% Рабочая жидкость: - Зимний сорт ВМГЗ ТУ 38,101479-89 МГЕ-10А ТУ 38, 101572.75 - Летний сорт МГЕ-46В ТУ 38 00134 7-83 или согласно DIN 51524 часть 3 HVLD Кинетическая вязкость рабочая 20-35 мм2/с - максимальная пусковая 1500 мм2/с - минимальная кратковременная 10 мм2/с Тонкость фильтрации не хуже 20/18/15 согласно ISO 4406 или не грубее 6 кл. по ГОСТ 17216 Температура рабочей жидкости от - 40 оС до + 80оС Температура окруж. среды 50оС до + 50оС Масса (на 2 раб. секции, дюралевый корпус) 8 кг Напряжение питания 12 В 24 В Сила тока 1500мА 750мА Сопротивление 5,3 Ом 21,2 Ом Разъем AMP Junior Timer Deutsch DT04-2P Класс защиты IP65 / IPX7 Частота сигнала ШИМ 80 - 120 Гц.

Характеристики

Производитель

ГИДРОПРИВОД (Елец)
