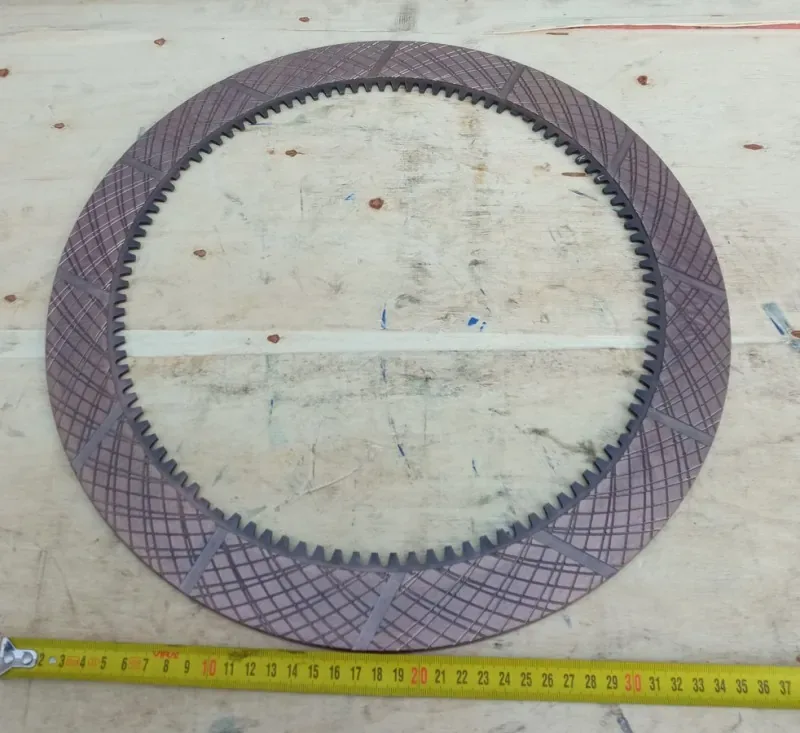

Диск фрикционный КПП SD16

Описание

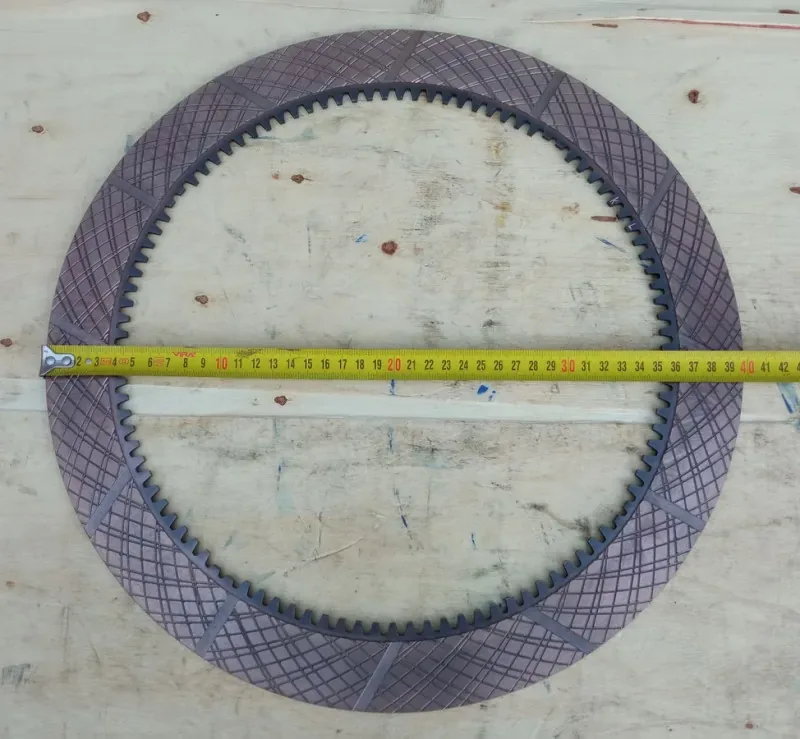

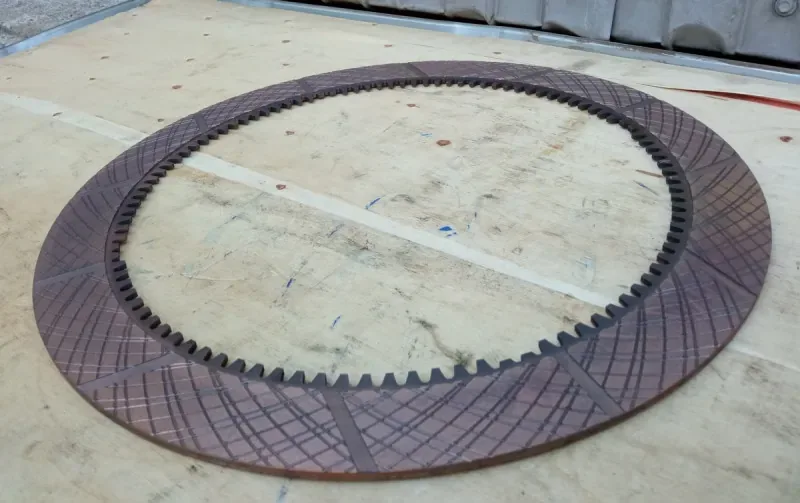

Диск фрикционный КПП SD16 — 16Y-15-09000
«Диск фрикционный КПП SD16» — фрикционный диск для пакетов муфт коробки передач бульдозеров SHANTUI, применяемый для передачи крутящего момента и корректного включения/переключения режимов. При исправной работе помогает избежать пробуксовки, перегрева пакета и рывков при переключениях. Номер детали выделяют как 16Y-15-09000; в кроссах часто встречается связка 16Y-15-09000/154-15-12715 и размерность около 400 мм по наружному диаметру (встречается как 400–400,8 мм).
Ключевые характеристики

Артикул: 16Y-15-09000 (вариант написания: 16Y1509000; также встречается как 16Y-15-09000/154-15-12715)
Тип/узел: фрикционный диск пакета муфт КПП (в каталоге SD16 встречается в узлах «муфта заднего хода» и «1-я муфта»)
Материал: фрикционный материал — BRONZE (бронза) для кросс-номера 154-15-12715
Размеры/параметры: наружный диаметр — 400–400,8 мм; внутренний диаметр — 305–309,5 мм; толщина — около 5,3 мм; внутренние зубья/зацепление — 97 (в обозначениях также встречается 105)
Особенности конструкции: внутреннее зацепление; тип канавок/проточек указан как SUN/WAG (по каталогу фрикционных дисков для 154-15-12715)

Применяемость

SHANTUI SD16 — коробка передач (пакеты фрикционных муфт)
SHANTUI SD22, SD32 — коробка передач (по кросс-номеру 16Y-15-09000/154-15-12715)
SHANTUI SD26 / SD26-B3 — механизм и вал коробки передач (в подборе по 154-15-12715/16Y-15-09000)
Peng Pu PD220Y-1 / PD220YS — механизм и вал коробки передач (в подборе по 154-15-12715)

Совместимость рекомендуется сверять по VIN и комплектации.
Кросс-номера и связанные артикула

154-15-12715 — кросс-номер/альтернативная запись для 16Y-15-09000
TY160.1501-2 — встречающаяся альтернативная маркировка
5411900 — связанный номер, встречается в карточках товара для SD16
57022 — связанный номер, встречается в подборе по 154-15-12715
195-15-32710 — связанный номер, встречается в подборе по 154-15-12715

Сопутствующие детали

16Y-15-00083 — пружина (элементы пакета муфты)
16Y-15-00071 — палец
16Y-15-00026 — поршень
16Y-15-00027 — кольцо уплотнительное
16Y-15-00025 — кольцо уплотнительное
04064-05020 — кольцо стопорное

Почему выбирать оригинал

Точная посадка — без подгонки, штатные сопряжения
Ресурс и надёжность — корректная работа пакета муфты и стабильное включение
Упрощённый подбор — по OE/артикулу

Что проверить перед покупкой

VIN, модификацию и комплектацию (уточняйте по VIN/комплектации)
Совпадение исполнения: наружный/внутренний диаметр, толщина, число внутренних зубьев/зацепление
Состояние сопряжённых деталей — при износе менять комплектом (пакет дисков, уплотнения, пружины)

Рекомендации по установке

Разобрать соответствующий узел КПП/муфты, тщательно очистить посадочные поверхности и пакет дисков.
Проверить сопряжённые элементы (стопорные кольца, пружины, поршень, уплотнения) и заменить изношенные.
Установить новый диск; сборку и затяжку выполнять «по мануалу» для вашей модификации.
После запуска проверить работу переключений и отсутствие перегрева/пробуксовки; выполнить контрольный осмотр после первых часов работы.


ГК «Клаксон» поставляет Диск фрикционный КПП SD16 артикул 16Y-15-09000 и другие запчасти для грузовиков. Поможем подобрать по VIN и комплектации — чтобы вы могли купить Диск фрикционный КПП SD16 без риска ошибки.

Характеристики

Производитель

SHANTUI
