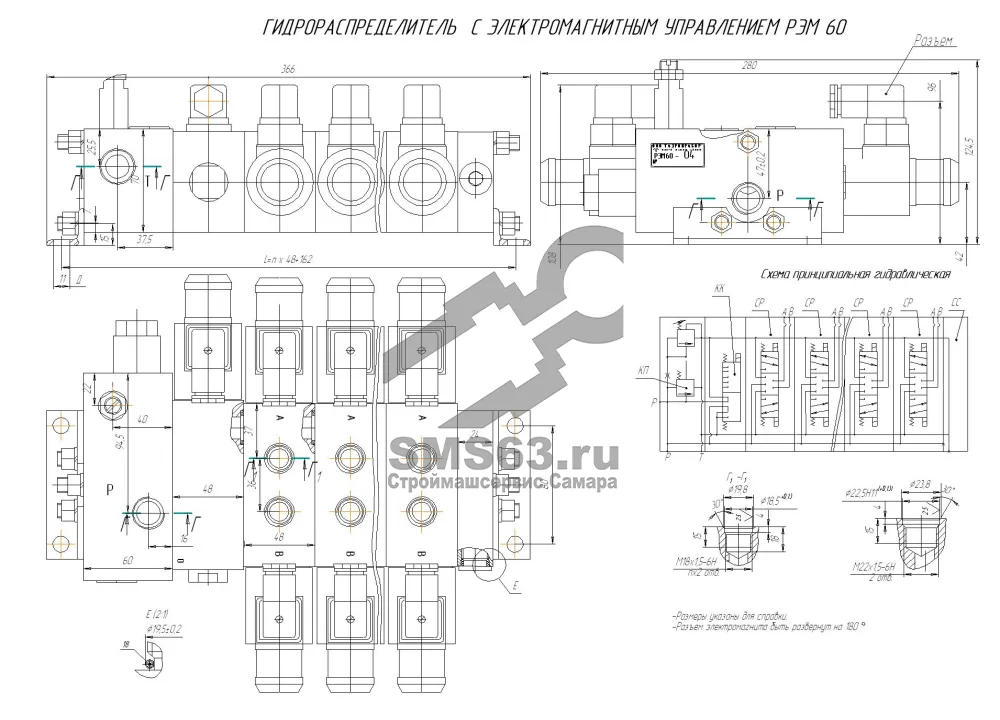

Гидрораспределитель РЭМ 60-1-1 1РЭ-80М-120КЭ 24В

Описание

Гидрораспределитель РЭМ 60-1-1 (1РЭ-80М-120КЭ) (24В) Гидрораспределитель секционный с прямым дискретным электромагнитным управлением РЭМ-60 предназначен для изменения направления движения, запирания рабочей жидкости и ограничения давления в гидросистемах мобильных машин и оборудования, работающих на минеральных маcлах. Гидрораспределители серии РЭМ по схеме распределения потоков выполняются по 44 и 14 схеме. 14 схема применяется с установкой гидрозамков для отсутствия просадки силовых гидроцилиндров. Схема разгрузки в гидрораспределителях РЭМ60 через дополнительную секцию кольцевания, управляемую от отдельного электромагнита. При управлении распределителем включаются вместе два электромагнита - разгрузочной секции и один из электромагнитов рабочих секций. Разгрузочная секция отсекает напор от слива а рабочая секция распределяет поток рабочей жидкости в нужном направлении. Для удобства управления в гидрораспределителях РЭМ могут быть установлены ручки (дублеры) на каждый электромагнит, которыми можно перемещать золотник только в одном направлении. Технические характеристики Расход рабочей жидкости через рабочую секцию 90 л/мин. Расход рабочей жидкости в режиме разгрузки, л/мин. 160 л/мин. Давление на входе (регулируется) 5 - 25 МПа Давление на сливе максимальное 2 МПа Утечки из рабочих отводов при номинальном давлении и нейтральной позиции золотников (не более) 80 см?/мин. Напряжение электромагнита номинальное (постоянный ток) 12, 24 В Номинальная мощность одного электромагнита (не более) 42 Вт Количество рабочих секций, собираемых в одном блоке (не более) 10 шт. Масса (не более): - клапанной секции 1,6 кг - переливной секции 4 кг рабочей секции 4,6 кг

Характеристики

Производитель

Гидроприбор
