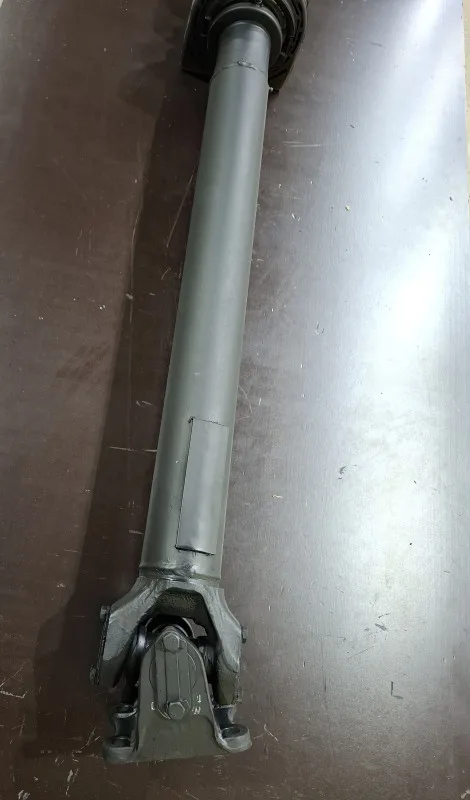

Карданный вал для ГАЗ 57-2200011-20 Lmin 2672 мм ход 86 мм

Описание

Карданный вал 57-2200011-20 от производителя ЧЗЧ — это надёжный узел трансмиссии, разработанный для грузовой техники ГАЗ. Вал рассчитан на передачу крутящего момента до 1700 Н·м (рабочий момент до 2000 Н·м) и обеспечивает углы поворота шарниров до 15°, что позволяет эффективно работать в условиях значительных нагрузок и неровностей дороги. Минимальная длина вала составляет 2672 мм, рабочий ход — 86 мм, что обеспечивает необходимую компенсацию перемещений подвески и трансмиссии.

Конструкция вала включает трубу с внутренним диаметром 71 мм и толщиной стенки 1,6 мм, что гарантирует прочность и долговечность. Вал оснащён крестовиной 5320-2201025 (39х118 мм), фланцем с 4 отверстиями диаметром 14 мм (разболтовка 120 мм) и подвесной опорой 53А-2202081. Масса вала — 35 кг, что говорит о его массивности и надёжности.

Данный карданный вал взаимозаменяем с моделями 331041-2200011 и 5301-2200023-60, что упрощает подбор при замене. Артикул производителя: 57-2200011-20, также может указываться как 57 2200011 20 или 57220001120. Вал поставляется под заказ, что гарантирует свежесть и соответствие всем техническим требованиям.

Характеристики

Производитель

ЧЗЧ

Артикул производителя

57-2200011-20

Взаимозаменяемость

331041-2200011, 5301-2200023-60

Момент Мд, Н•м

1700

Момент Мр, Н•м

2000

Угол поворота шарнира-1, °

15

Угол поворота шарнира-2, °

15

Минимальная длина, мм

2672

Рабочий ход, мм

86

Масса вала, кг

35

Труба, мм

Внутренний диаметр и толщина стенки трубы 71х1,6 мм

Расстояние L¹,мм

1207

Крестовина

5320-2201025 (39х118мм)

Фланец

4отв х14мм х120мм

Подвесная опора

53А-2202081

Варианты написания артикула

57 2200011 20 57220001120
