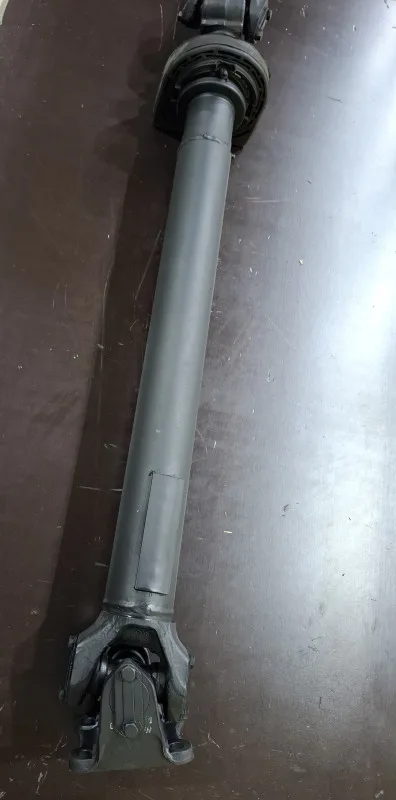

Карданный вал для ГАЗ 57-2200011 Lmin 2407 мм ход 86 мм

Описание

Карданный вал для ГАЗ 3309 (артикул 57-2200011) от производителя ЧЗЧ — это надёжный узел трансмиссии, рассчитанный на серьёзные нагрузки. Вал имеет минимальную длину 2407 мм и рабочий ход 86 мм, что обеспечивает корректную передачу крутящего момента в условиях эксплуатации коммерческой техники. Конструкция рассчитана на момент Мд 5200 Н·м и момент Мр 5880 Н·м, что соответствует требованиям грузовых автомобилей.

Вал оснащён крестовиной 5320-2201025 (39х118 мм) и квадратным фланцем 3309-2201023 с четырьмя отверстиями 14 мм (размеры 120х148 мм). Труба имеет внутренний диаметр 71 мм и толщину стенки 3 мм, что обеспечивает прочность и долговечность. Углы поворота шарниров составляют 22°, что позволяет компенсировать неровности дороги и динамические нагрузки.

Основные преимущества:
- Высокие показатели крутящего момента (до 5880 Н·м)
- Увеличенный рабочий ход (86 мм) для компенсации вибраций
- Прочная труба с толщиной стенки 3 мм
- Точная геометрия для установки на ГАЗ 3309

Вал поставляется в сборе, готов к установке. Артикул производителя: 57-2200011 (также может указываться как 57 2200011 или 572200011).

Характеристики

Производитель

ЧЗЧ

Артикул производителя

57-2200011

Момент Мд, Н•м

5200

Момент Мр, Н•м

5880

Угол поворота шарнира-1, °

22

Угол поворота шарнира-2, °

22

Минимальная длина, мм

2407

Рабочий ход, мм

86

Масса вала, кг

36

Труба, мм

Внутренний диаметр 71мм, толщина стенки трубы 3 мм

Расстояние L¹,мм

942

Расстояние L²,мм

146

Крестовина

5320-2201025 (39х118мм)

Фланец

3309-2201023 (квадратный, 4отв х14мм х120мм х148мм)

Варианты написания артикула

57 2200011 572200011

Применяемость

ГАЗ 3309
