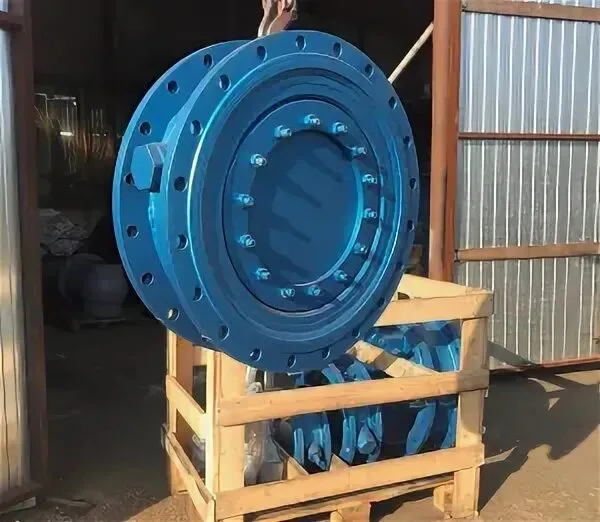

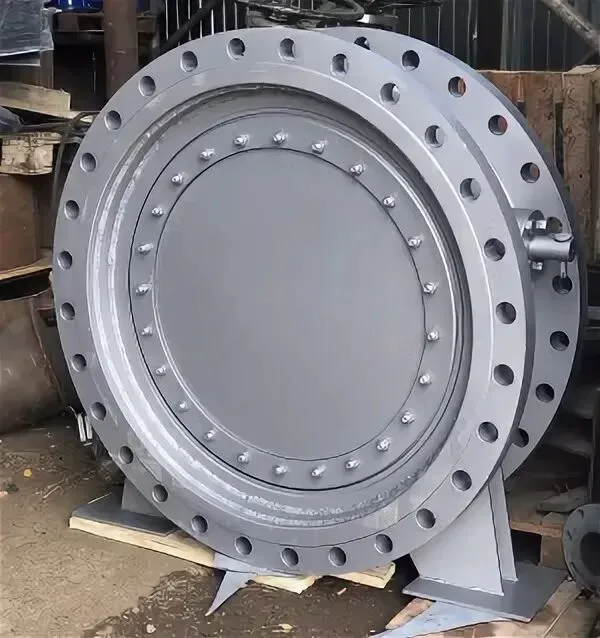

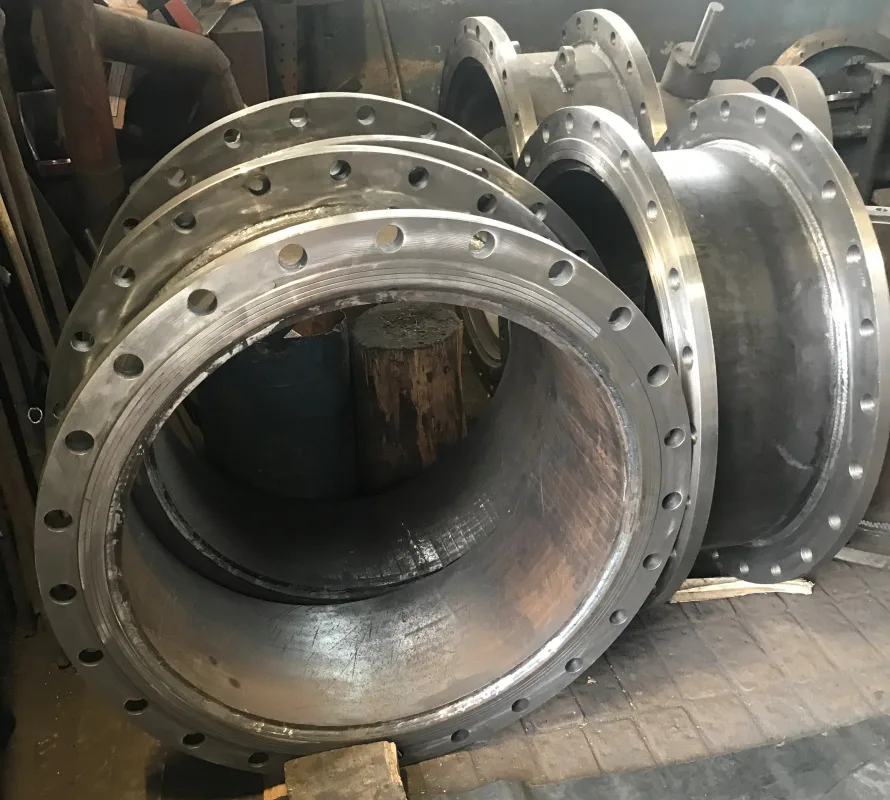

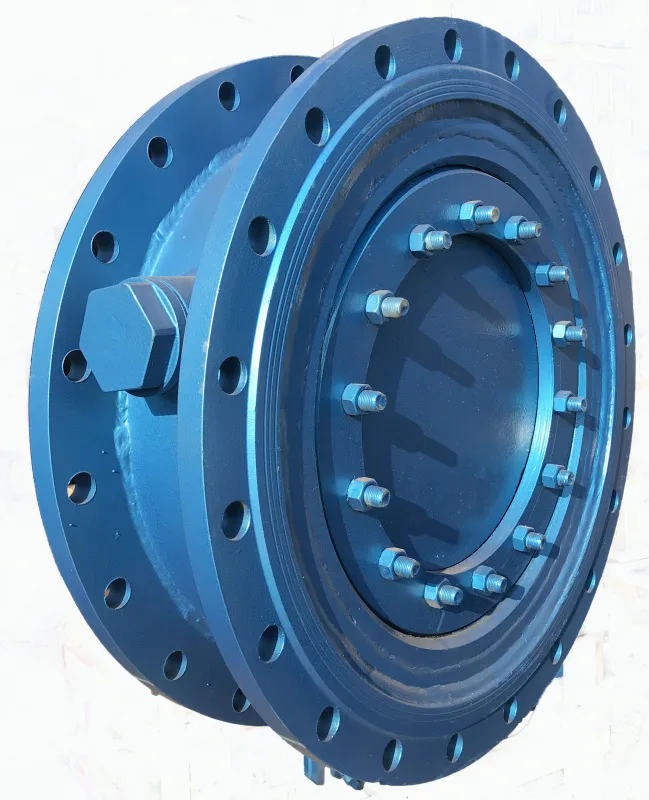

Клапан обратный поворотный 19с19р (аналог 19ч19р)

Описание

Схема клапана 19с19р



Габаритные размеры клапанов 19с19р PN 10



Наименование
DN
D
D1
L
H

Наименование
DN
D
D1
D2
d
n.отв
L
H


КОП.Р.П.200.10
200
219
183
200
215

КОП.Р.Ф.200.10
200
335
295
268
22
8
200
215


КОП.Р.П.250.10
250
273
237
200
247

КОП.Р.Ф.250.10
250
390
350
320
22
12
200
247


КОП.Р.П.300.10
300
325
289
200
288

КОП.Р.Ф.300.10
300
440
400
370
22
12
200
288


КОП.Р.П.350.10
350
377
337
200
333

КОП.Р.Ф.350.10
350
500
460
430
22
16
200
333


КОП.Р.П.400.10
400
426
390
200
359

КОП.Р.Ф.400.10
400
565
515
482
26
16
200
359


КОП.Р.П.500.10
500
530
490
250
444

КОП.Р.Ф.500.10
500
670
620
585
26
20
250
444


КОП.Р.П.600.10
600
630
590
300
521

КОП.Р.Ф.600.10
600
780
725
685
30
20
300
521


КОП.Р.П.700.10
700
720
680
300
586

КОП.Р.Ф.700.10
700
895
840
800
30
24
300
586


КОП.Р.П.800.10
800
820
780
350
659

КОП.Р.Ф.800.10
800
1010
950
905
33
24
350
659


КОП.Р.П.900.10
900
920
880
320
720

КОП.Р.Ф.900.10
900
1110
1050
1005
33
28
350
720


КОП.Р.П.1000.10
1000
1020
980
400
780

КОП.Р.Ф.1000.10
1000
1220
1160
1110
33
28
400
780


КОП.Р.П.1200.10
1200
1220
1180
400
889

КОП.Р.Ф.1200.10
1200
1455
1380
1330
39
32
400
889


КОП.Р.П.1400.10
1400
1420
1380
450
1000

КОП.Р.Ф.1400.10
1400
1675
1590
1530
42
36

1000


КОП.Р.П.1600.10
1600
1620
1580
450


КОП.Р.Ф.1600.10
1600
1915
1820
1750
48
40





Габариты клапана 19с19р PN16



Наименование
DN
D
D1
L
H

Наименование
DN
D
D1
D2
d
n.отв
L
H


КОП.Р.П.200.16
200
219
183
200
215

КОП.Р.Ф.200.16
200
335
295
268
22
12
200
215


КОП.Р.П.250.16
250
273
237
200
247

КОП.Р.Ф.250.16
250
405
355
320
26
12
200
247


КОП.Р.П.300.16
300
325
289
200
288

КОП.Р.Ф.300.16
300
460
410
370
26
12
200
288


КОП.Р.П.350.16
350
377
337
200
333

КОП.Р.Ф.350.16
350
520
470
430
26
16
200
333


КОП.Р.П.400.16
400
426
390
200
359

КОП.Р.Ф.400.16
400
580
525
482
30
16
200
359


КОП.Р.П.500.16
500
530
490
250
444

КОП.Р.Ф.500.16
500
710
650
585
33
20
250
444


КОП.Р.П.600.16
600
630
590
300
521

КОП.Р.Ф.600.16
600
840
770
685
39
20
300
521


КОП.Р.П.700.16
700
720
680
300
586

КОП.Р.Ф.700.16
700
910
840
800
39
24
300
586


КОП.Р.П.800.16
800
820
780
350
659

КОП.Р.Ф.800.16
800
1020
950
905
39
24
350
659


КОП.Р.П.900.16
900
920
880
350
720

КОП.Р.Ф.900.16
900
1120
1050
1005
39
28
350
720


КОП.Р.П.1000.16
1000
1020
980
400
780

КОП.Р.Ф.1000.16
1000
1255
1170
1110
45
28
400
780


КОП.Р.П.1200.16
1200
1220
1180
400
889

КОП.Р.Ф.1200.16
1200
1485
1390
1330
48
32
400
889


КОП.Р.П.1400.16
1400
1420
1380
450
1000

КОП.Р.Ф.1400.16
1400
1685
1590
1530
48
36
 450
1000


КОП.Р.П.1600.16
1600
1620
1580
450


КОП.Р.Ф.1600.16
1600
1930
1820
1750
62
40



Характеристики

Производитель

Газгидроснаб
