Описание

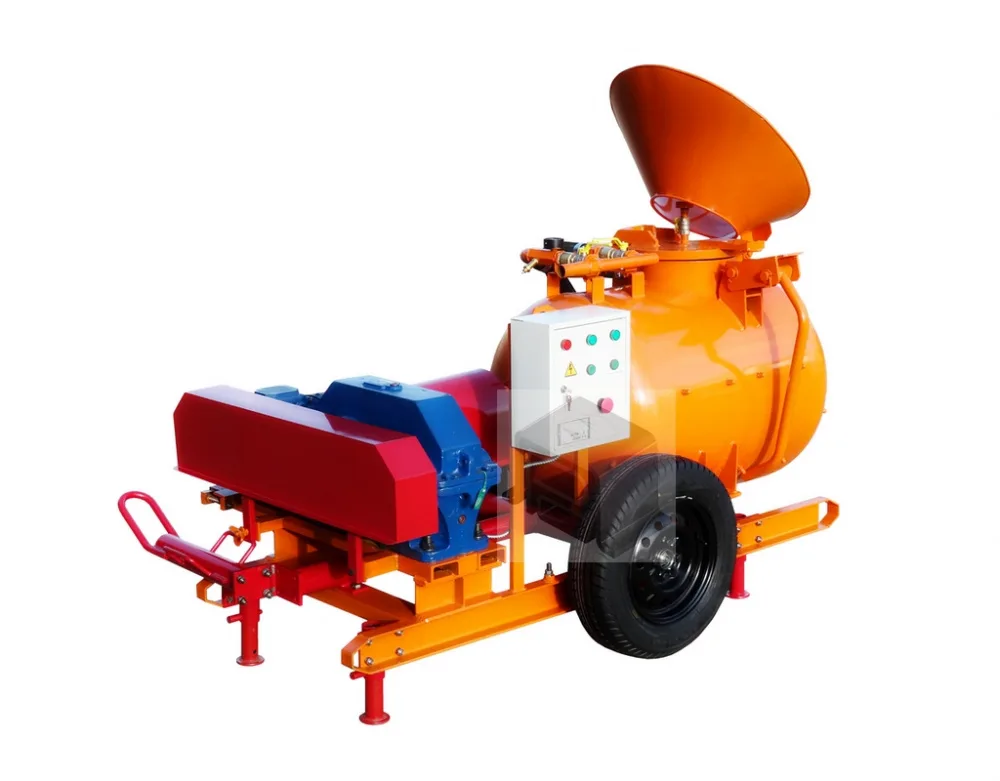

Пневмонагнетатель СО-241К-Р11 применяется, как на закрытых, так и на открытых площадках объектов промышленного, гражданского и сельского строительства, а именно: при заливке полов, монолитном домостроении с использованием щитовой опалубки, проведении восстановительных работ, а также для строительных и ремонтных работах на объектах, где нельзя использовать крупногабаритную технику.
Технические характеристики:



Показатель
Ед.изм
Значение


Производительность1
м3/час
5-8


Давление на смесь
атм/бар (кгс/см2)
до 7


Объем готового замеса пневмонагнетателя
м3
0,26


Объем резервуара
м3
0,3


Мощность привода механического перемешивания
кВт
7,5


Общая потребляемая мощность1
кВт
7,5 + NК


Время перемешивания бетоносмесителя
с
120...180


Частота вращения лопастного вала смесителя
об/мин
42


Привод подачи смеси
-
пневматический


Диаметр подключаемых бетоноводов
мм
65 или 75 или 100


Растворная смесь для пневмонагнетателя


Размер заполнителя2
мм
до 16мм


Марка согласно подвижности по ГОСТ 28013-98
-
ПК2


Измерение подвижности (методы контроля) по конусу ГОСТ 5802-86
см
от 4 до 6


Бетонная смесь для пневмонагнетателя


Размер заполнителя2
мм
до 30мм


Марка по удобоукладываемости по ГОСТ 7473-94
-
П3 и П4


Измерение подвижности (методы контроля) по конусу ГОСТ 10181-81
см
от 8 до 20


Марка по удобоукладываемости по ГОСТ 7473-94
-
Ж2, Ж3


Измерение жесткости (методы контроля) по прибору Вебе согласно ГОСТ 10181-81
с
от 16 до 30


Габаритные размеры установки




– Длина
мм.
2350


– Ширина
мм.
1250


– Высота
мм.
1350


Масса, не менее
кг.
850


Дальность подачи1


− по длине, не более
м.
до 180


− по вертикали, не более
м.
до 60 (до 1003)


Необходимые технические характеристики подключаемого компрессора:


Производительность компрессора
м3/мин
от 3,5 до 5,25


Мощность
кВт
от 30 до 45


Номинальное рабочее давление
атм/бар (кгс/см2)
7
