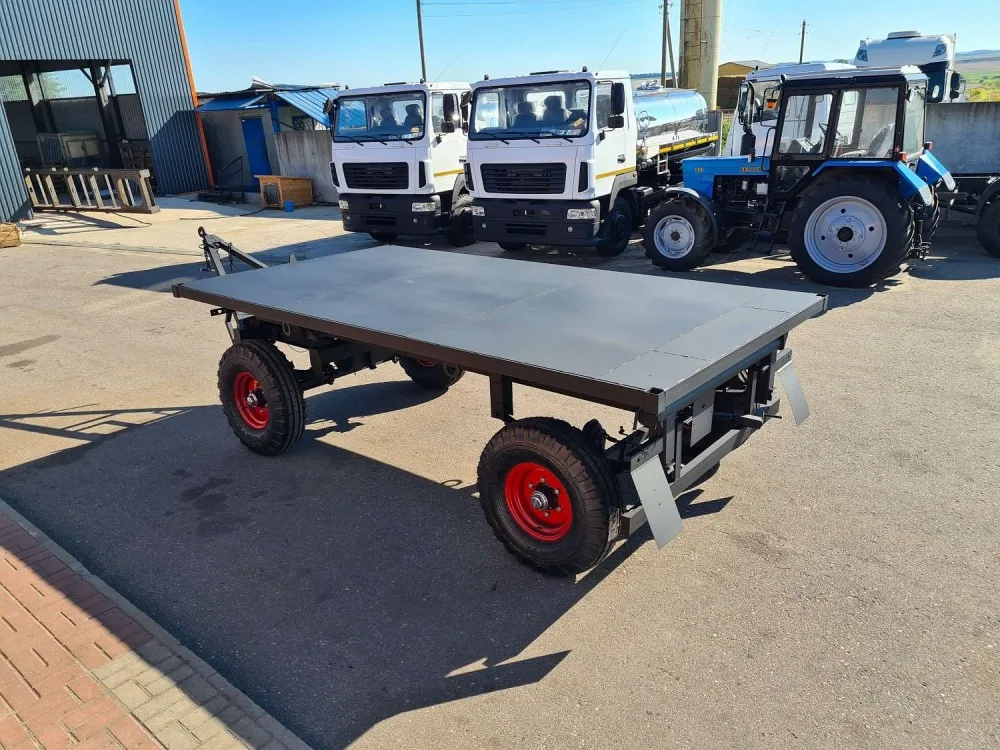

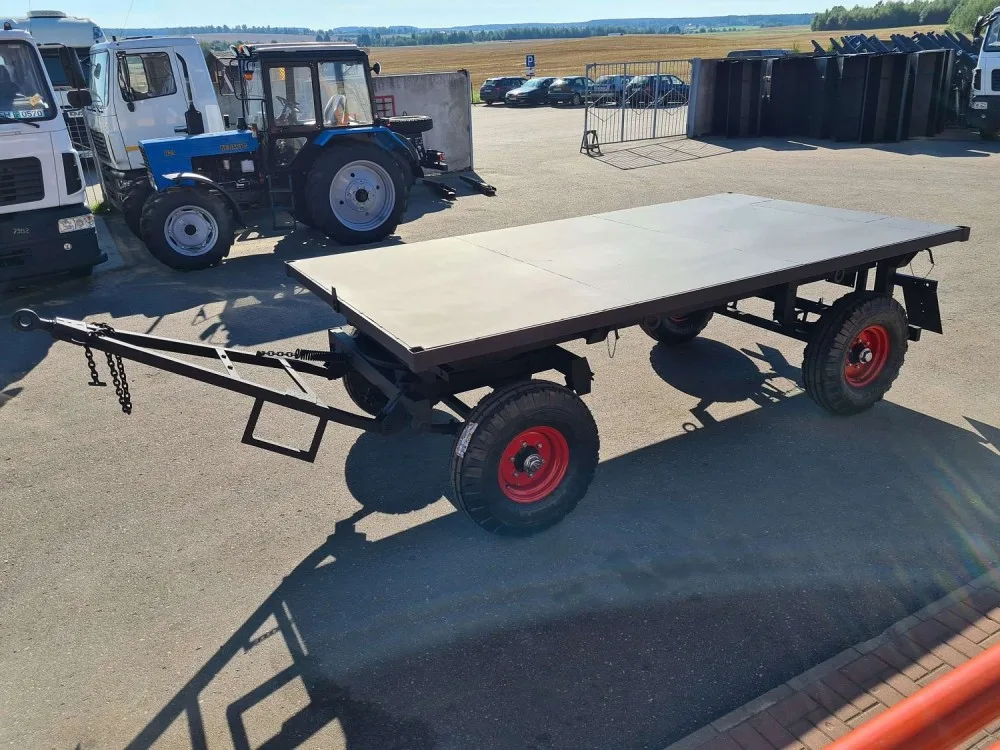

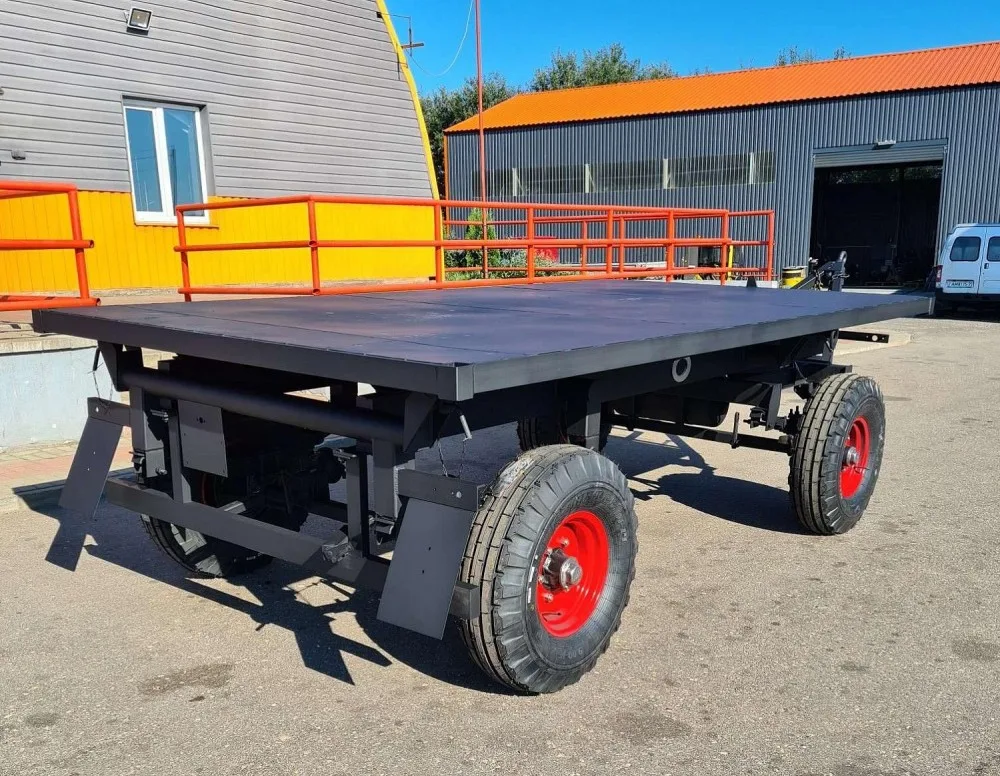

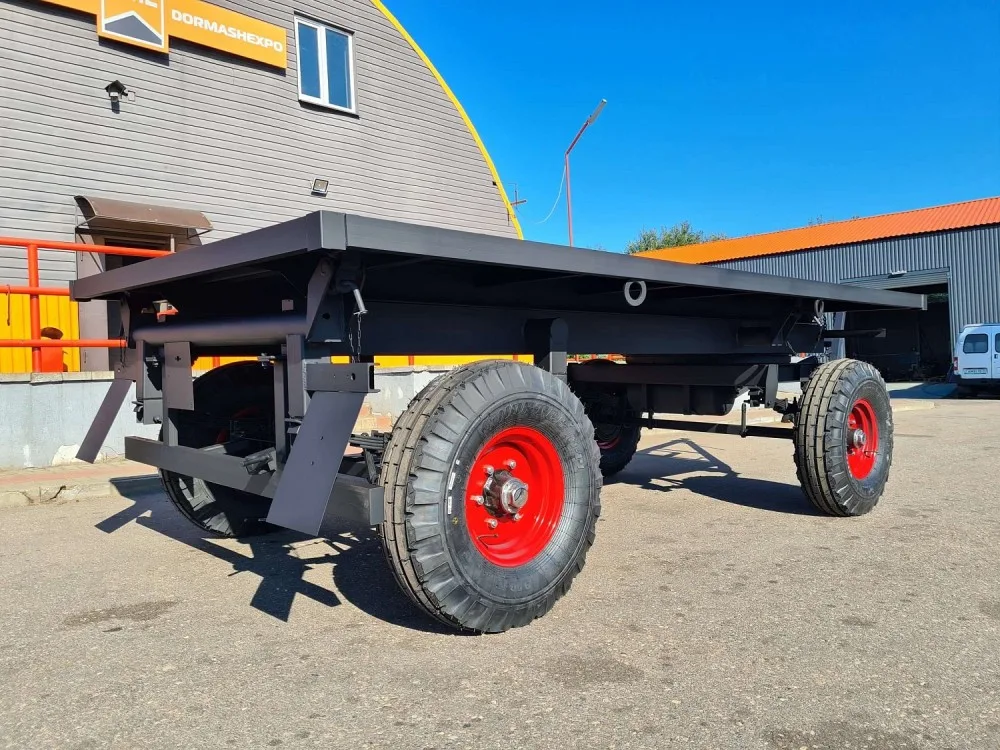

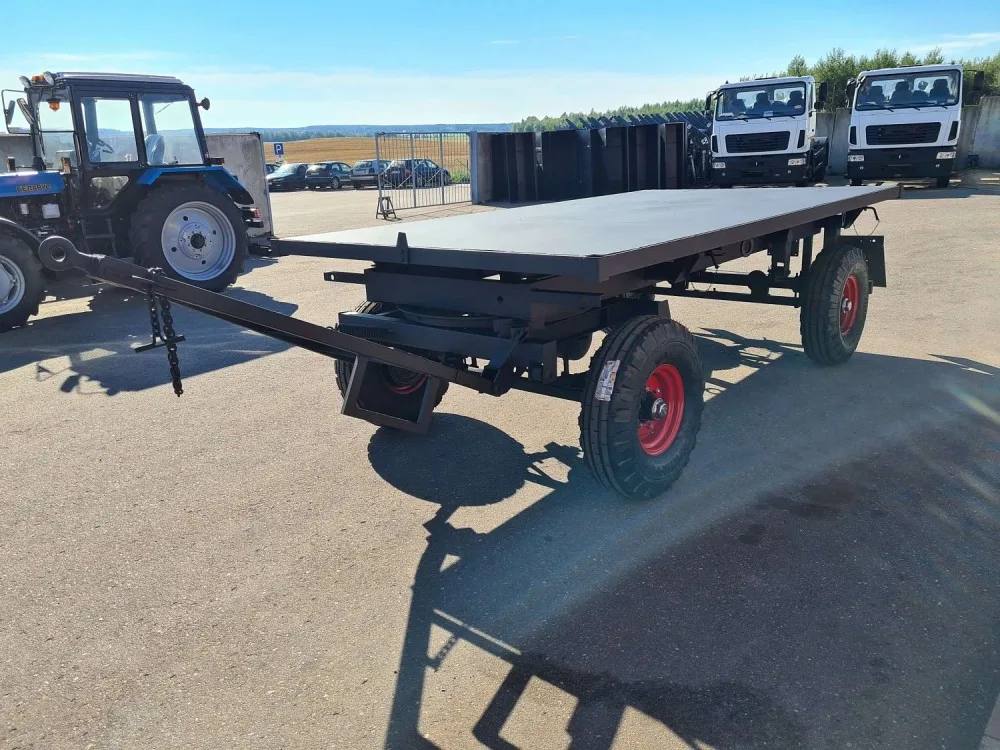

Шасси прицепа не самосвальное с полом ПТ-4

Описание

Шасси прицепа серии ПТ-4 (ПТ-4-4, ПТ-4-4У, ПТ-4-5, ПТ-4-5У, ПТ-4-6, ПТ-4-6У).
 Шасси прицепа ПТ-4-4 (несамосвальный, с полом г/п 4 т, платформа 4130х2210 мм)
Шасси прицепа ПТ-4-4У (несамосвальный, с полом г/п 4 т, платформа 4130х2410 мм)
Шасси прицепа ПТ-4-5 (несамосвальный, с полом г/п 4 т, платформа 5130х2210 мм)
Шасси прицепа ПТ-4-5У (несамосвальный, с полом г/п 4 т, платформа 5130х2410 мм)
Шасси прицепа ПТ-4-6 (несамосвальный, с полом г/п 4 т, платформа 6200х2210 мм)
Шасси прицепа ПТ-4-6У (несамосвальный, с полом г/п 4 т, платформа 6200х2410 мм)
Шасси прицепа ПТ-4-6У (несамосвальный, с полом г/п 4 т, платформа 6200х2410 мм), тент, V = 29,80 мНазначение для транспортировки различных штучных, фасованных, упакованных, крупногабаритных сельскохозяйственных грузов за исключением обломков скальных пород и булыжника, а также для транспортировки бытовок, контейнеров, емкостей и различного технологического оборудования по всем видам дорог и в полевых условиях.На прицепы могут быть установлены основные и надставные борта различных типов и высоты: сплошные гладкие, сплошные профильные, сетчатые. Возможная высота бортов: 300, 350, 400, 630, 800, 1000 мм.Борта могут не устанавливаться (платформа для установки технологического оборудования). В данном случае платформа может не иметь настила (по согласованию с заказчиком).Платформа может иметь дополнительные элементы для закрепления перевозимого груза либо технологического оборудования (по согласованию с заказчиком).Может быть установлен тент типа фургон с высотой по согласованию с заказчиком.Могут не устанавливаться рессоры.




Наименование показателя


Значение




ПТ-4-4


ПТ-4-4У


ПТ-4-5


ПТ-4-5У


ПТ-4-6


ПТ-4-6У




1


2


3


4


5


6


7




1


Грузоподъемность, кг, не более


4000




2


Агрегатирование, тяговый класс трактора


1,4




3


Максимальная скорость, км/ч, не более










- в транспортном режиме


30







- в технологическом режиме


18




4


Количество осей, шт.


2




5


Количество колес на каждой оси, шт.


2




6


Ширина колеи по центру колес, мм, не менее


1850




7


Колесная база, мм, не менее


4200




8


Типоразмер шин / давление накачки, МПа










- основные


10.0/75-15.3PR14 130А8 / 0,55







- вариант


9.00-16 PR10 125А6 / 0,35




9


Внутренние размеры кузова, мм, не более

























- длина


4050


4050


5050


5050


6130


6130







- ширина


2130


2330


2130


2330


2130


2330







- высота (с каркасным тентом)


2060


2060


2060


2060


2060


2060




10


Площадь пола кузова, м2, не более


8,63


9,44


10,76


11,77


13,06


14,28




11


Объем кузова с каркасным тентом, м3, не более



18,16


19,23


22,55


24,63


27,29


29,8




12


Масса, кг, не более

























- конструктивная


1550


1600


1700


1760


1820


1900







- полная (технически допустимая)


5820


5880


6000


6070


6150


6240




13


Распределение полной массы по осям, кг

























- ось 1


3020


3060


3030


3070


3000


3040







- ось 2


2800


2820


2970


3000


3150


3200




14


Габаритные размеры, мм, не более

























- длина


5900


5900


6900


6900


7900


7900







- ширина


2310


2510


2310


2510


2310


2510







- высота (с каркасным тентом)


3200


3200


3200


3200


3200


3200




15


Дорожный просвет с основными шинами, мм, не менее


310




16


Высота погрузки по полу кузова, мм, не более:


1200
(минимальная погрузочная высота на шинах 10.0/75-15.3 и с рессорной подвеской 1050 мм)




17


Обслуживающий персонал, чел


1




18


Рабочая тормозная система










- количество тормозных осей


1







- тип тормозных механизмов


барабанный







- тип привода


пневматический







- схема привода


однопроводная




19


Стояночная тормозная система


механическая с ручным приводом




21


Срок службы, лет, не менее


8
