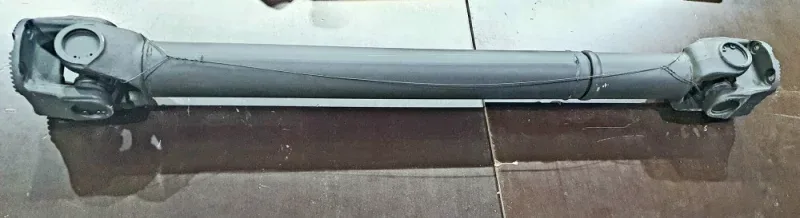

Вал карданный (1190 мм) RS.93660.02.02

Описание

Карданный вал длиной 1190 мм (модель RS.93660.02.02) — это надёжный узел для передачи крутящего момента в трансмиссии. Он рассчитан на серьёзные нагрузки: передаваемый момент составляет 25000 Н·м, а разрушающий — 30000 Н·м. Вал оснащён двумя шарнирами с углом поворота до 30°, что обеспечивает гибкость соединения при работе подвески. Рабочий ход вала — 120 мм, что позволяет компенсировать небольшие смещения агрегатов.

Конструкция выполнена из трубы с внутренним диаметром 118 мм и толщиной стенки 6 мм, что гарантирует прочность и долговечность. Крестовина размером 59х167,7 мм и фланец с торцевыми шлицами (4 отверстия по 15 мм, диаметр 150 мм, межосевое расстояние 180 мм) обеспечивают надёжное соединение с фланцами агрегатов. Масса вала — 80 кг, что говорит о его массивности и устойчивости к вибрациям.

Вал взаимозаменяем с рядом других моделей: 0687600200510/0003, 45104-2205041-90, 45104-2205041-91, что упрощает подбор при замене. Это решение подойдёт для тех, кто ценит надёжность и готов к серьёзным нагрузкам в работе техники.

Характеристики

Производитель

Дилкардан

Артикул производителя

RS.93660.02.02

Взаимозаменяемость

0687600200510/0003 45104-2205041-90 45104-2205041-91

Момент Мд, Н•м

25000

Момент Мр, Н•м

30000

Угол поворота шарнира-1, °

30

Угол поворота шарнира-2, °

30

Минимальная длина, мм

1190

Рабочий ход, мм

120

Масса вала, кг

80

Труба, мм

Внутренний диаметр 118 х 6 толщина стенки

Крестовина

59х167,7

Фланец

торцевые шлицы, 4отв х15мм х150мм х180мм
