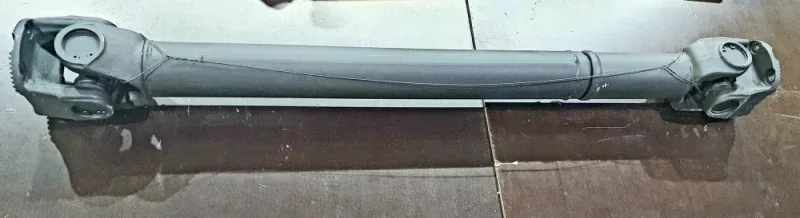

Вал карданный (1385 мм) 53605-2201011-15

Описание

Карданный вал длиной 1385 мм (модель 53605-2201011-15) — это надёжный узел для трансмиссий, рассчитанный на серьёзные нагрузки. Он выдерживает крутящий момент до 12500 Н·м в рабочем режиме и до 18000 Н·м в пиковом, что делает его подходящим для техники, работающей в тяжёлых условиях. Углы поворота шарниров до 30° обеспечивают гибкость при передаче усилия, а рабочий ход 165 мм компенсирует смещения и вибрации в процессе движения.

Вал изготовлен из трубы с внутренним диаметром 94 мм и толщиной стенки 4 мм, что даёт хороший запас прочности при массе 38 кг. В конструкции используются крестовина 53205-2205025 (50х155 мм) и фланец 53205-2205023-30 с торцевыми шлицами и четырьмя отверстиями (15 мм, разболтовка 150х180 мм) — это стандартные решения, упрощающие установку и замену.

Основные преимущества:
- Высокие показатели крутящего момента для интенсивной эксплуатации.
- Увеличенные углы поворота шарниров для сложных трасс.
- Продуманная конструкция: прочная труба, проверенные комплектующие.

Этот карданный вал подойдёт для ремонта или модернизации техники, где важна надёжная передача вращения. Уточните совместимость с вашим узлом перед покупкой.

Характеристики

Производитель

Дилкардан

Артикул производителя

53605-2201011-15

Момент Мд, Н•м

12500

Момент Мр, Н•м

18000

Угол поворота шарнира-1, °

30

Угол поворота шарнира-2, °

30

Минимальная длина, мм

1385

Рабочий ход, мм

165

Масса вала, кг

38

Труба, мм

Внутренний диаметр и толщина стенки трубы 94х4 мм

Крестовина

53205-2205025 (50х155мм)

Фланец

53205-2205023-30 (торц.шлицы, 4 отв х15мм х150мм х180мм)
