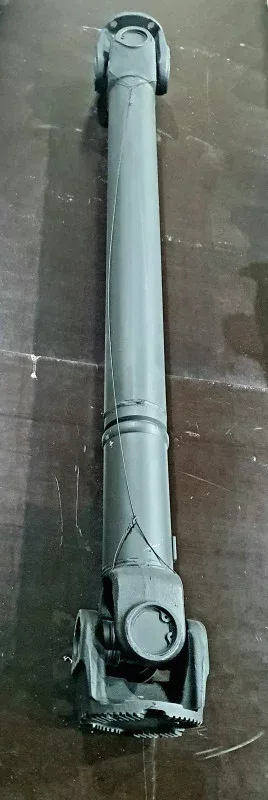

Вал карданный (1520 мм) 4308-2201011-51

Описание

Карданный вал длиной 1520 мм (модель 4308-2201011-51) — это надёжный узел для трансмиссии, рассчитанный на серьёзные нагрузки. Он выдерживает крутящий момент до 9300 Н·м, а пиковый момент может достигать 11000 Н·м, что делает его подходящим для техники, работающей в тяжёлых условиях. Рабочий ход вала составляет 120 мм, а углы поворота шарниров — до 24°, что обеспечивает гибкость при передаче усилия.

Вал оснащён крестовиной 53205-2201025 (50х135 мм) и фланцем 53205-2201023-22 с торцевыми насечками, который имеет 4 отверстия диаметром 13 мм с межосевым расстоянием 130 мм (150 мм). Труба вала — внутренним диаметром 82 мм и толщиной стенки 3,5 мм, что гарантирует прочность и долговечность конструкции. Масса вала — 35 кг, что говорит о его основательности и надёжности.

Основные преимущества:
- Высокие показатели крутящего момента (до 11000 Н·м) для интенсивной эксплуатации.
- Увеличенный рабочий ход (120 мм) и углы поворота шарниров (24°) для компенсации неровностей.
- Усиленная труба и проверенные комплектующие (крестовина, фланец) для длительного срока службы.

Этот карданный вал — практичное решение для тех, кто ценит надёжность и точность в деталях трансмиссии.

Характеристики

Производитель

Дилкардан

Артикул производителя

4308-2201011-51

Момент Мд, Н•м

9300

Момент Мр, Н•м

11000

Угол поворота шарнира-1, °

24

Угол поворота шарнира-2, °

24

Минимальная длина, мм

1520

Рабочий ход, мм

120

Масса вала, кг

35

Труба, мм

Внутренний диаметр и толщина стенки трубы 82х3,5 мм

Крестовина

53205-2201025 (50х135мм)

Фланец

53205-2201023-22 (с торцевыми насечками) - 4 отверстия х 13 мм х 130мм (150мм)
