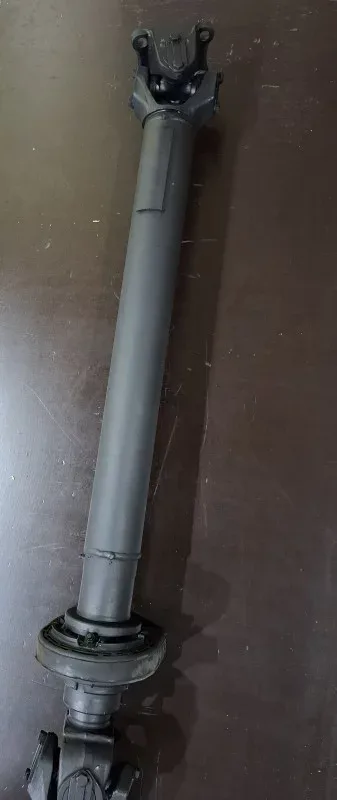

Вал карданный (2379 мм) 130-2200023-11

Описание

Карданный вал длиной 2379 мм (рабочий ход 92 мм) предназначен для грузовой техники ЗиЛ и спецтехники на её базе. Модель 130-2200023-11 взаимозаменяема с 130-2200023-Б2 и 130-2200023Д-Б2, что упрощает подбор при ремонте. Вал рассчитан на передачу крутящего момента до 5200 Н·м (максимальный 5880 Н·м) и оснащён шарнирами с углом поворота 22°, что обеспечивает надёжную работу трансмиссии в различных условиях.

Конструкция включает трубу с внутренним диаметром 71 мм и толщиной стенки 3 мм, крестовину 130-2201025 (39х118 мм), квадратный фланец 695Н-2201023 (4 отверстия 14 мм, размеры 120х148 мм) и подвесную опору 53А-2202081-01. Масса вала — 36,42 кг, что говорит о прочности и долговечности узла.

Основные преимущества:
- Высокий запас прочности: момент 5200 Н·м и угол шарниров 22°.
- Универсальность: подходит для множества моделей ЗиЛ-130, ЗиЛ-138, ЗиЛ-431810, ЗиЛ-4329, ЗиЛ-4333, а также спецтехники (АЦ, АН, ПМ, КО и др.).
- Точные геометрические параметры: расстояния L¹ 761,5 мм и L² 140,5 мм обеспечивают корректную установку.

Вал изготовлен с учётом заводских стандартов и подходит для замены штатных узлов. Перед покупкой сверьте размеры и взаимозаменяемость с вашим автомобилем.

Характеристики

Производитель

Дилкардан

Артикул производителя

130-2200023-11

Взаимозаменяемость

130-2200023-Б2, 130-2200023Д-Б2

Момент Мд, Н•м

5200

Момент Мр, Н•м

5880

Угол поворота шарнира-1, °

22

Угол поворота шарнира-2, °

22

Минимальная длина, мм

2379

Рабочий ход, мм

92

Масса вала, кг

36,42

Труба, мм

Внутренний диаметр 71мм, толщина стенки трубы 3 мм

Расстояние L¹,мм

761,5

Расстояние L²,мм

140,5

Крестовина

130-2201025 (39х118мм)

Фланец

695Н-2201023 (квадратный, 4отв х14мм х120мм х148мм)

Подвесная опора

53А-2202081-01
