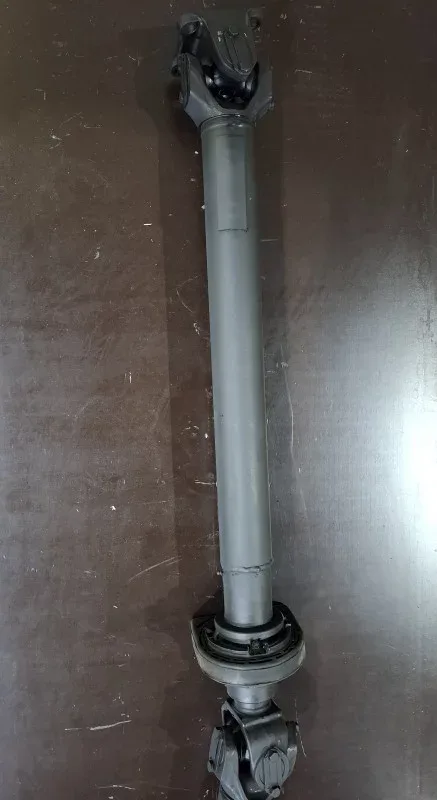

Вал карданный (2458 мм) 3309-2200011-10

Описание

Карданный вал длиной 2458 мм (артикул 3309-2200011-10) — это надёжный узел для трансмиссии, рассчитанный на серьёзные нагрузки. Он выдерживает крутящий момент до 4600 Н·м (максимальный — 5300 Н·м), что делает его подходящим для техники, работающей в тяжёлых условиях. Рабочий ход вала составляет 80 мм, а углы поворота шарниров — по 22°, что обеспечивает гибкость при передаче усилия.

Конструкция продумана до мелочей: труба с внутренним диаметром 71 мм и толщиной стенки 3 мм сочетает прочность и умеренный вес (36,85 кг). Вал оснащён крестовиной 5320-2201025 (39х118 мм), квадратным фланцем 3309-2201023 (4 отверстия 12 мм, размеры 96х124 мм) и подвесной опорой 53А-2202081-01. Расстояния между элементами (L¹=1018 мм, L²=146 мм) выверены для точной установки.

Основные преимущества:
- Высокий запас прочности по крутящему моменту.
- Увеличенный рабочий ход для компенсации неровностей дороги.
- Усиленная труба и проверенные комплектующие.

Этот вал — практичное решение для замены изношенного узла или ремонта трансмиссии. Он поставляется под заказ, что позволяет получить именно ту модификацию, которая нужна для вашей техники.

Характеристики

Производитель

Дилкардан

Артикул производителя

3309-2200011-10

Момент Мд, Н•м

4600

Момент Мр, Н•м

5300

Угол поворота шарнира-1, °

22

Угол поворота шарнира-2, °

22

Минимальная длина, мм

2458

Рабочий ход, мм

80

Масса вала, кг

36,85

Труба, мм

Внутренний диаметр 71мм, толщина стенки трубы 3 мм

Расстояние L¹,мм

1018

Расстояние L²,мм

146

Крестовина

5320-2201025 (39х118мм)

Фланец

3309-2201023 (квадратный, 4отв х12мм х96мм х124мм)

Подвесная опора

53А-2202081-01
