Вал карданный (2764мм) СМ32053-07-2200023-11

Описание

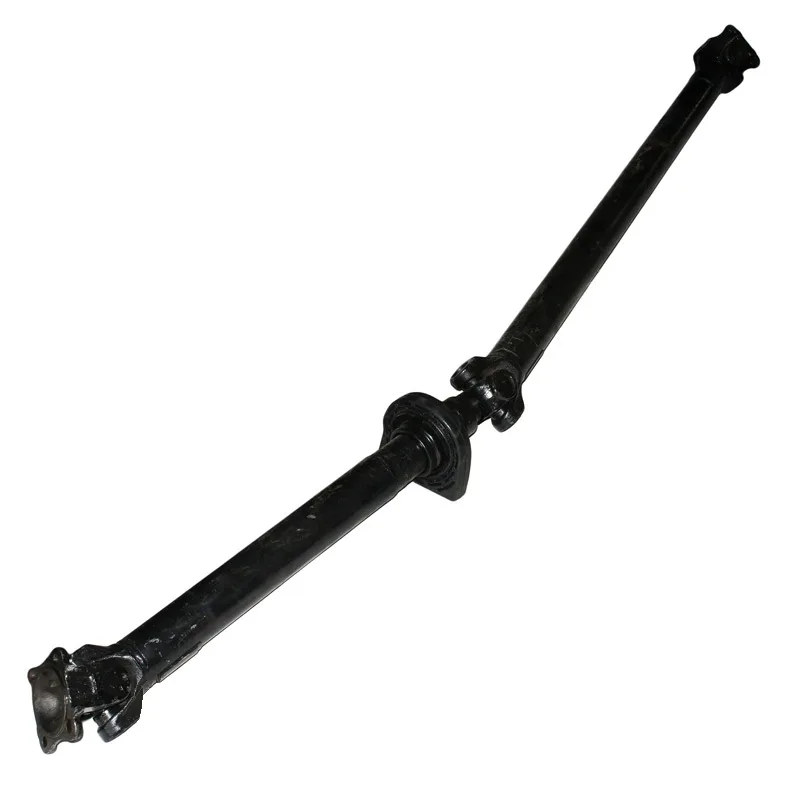

Карданный вал длиной 2764 мм (рабочий ход 87 мм) предназначен для передачи крутящего момента в трансмиссии. Он рассчитан на высокие нагрузки: момент до деформации составляет 4600 Нм, до разрушения — 5300 Нм. Конструкция включает передний вал длиной 1291 мм до центра промежуточной опоры и участок 146 мм до оси центральной крестовины.

Вал оснащён крестовиной 5320-2201025-02 с пресс-маслёнкой, крепление — пластинами и болтами. Подшипники имеют наружный диаметр 39 мм, шип — 25 мм, расстояние по торцам подшипников — 118 мм, по торцам шипов — 108 мм. Применяемая опора — 53А-2202081-01 с габаритами А=161 мм, В=162,5 мм, С=195 мм, D=33 мм, Е=82 мм, d=14 мм.

Фланец — гладкий, «квадратный», модель 3309-2201023-10, с четырьмя отверстиями диаметром 14 мм (диаметр по центрам противоположных — 120 мм), буртиком 95 мм высотой 2,5 мм и ободом 148 мм. Труба имеет внутренний диаметр 71 мм и толщину стенки 3 мм. Максимальный угол поворота шарнира — 22 градуса. Вес — 39 кг.

Основные преимущества:
- Высокий запас прочности (до 5300 Нм).
- Точные геометрические параметры для надёжной установки.
- Усиленная конструкция трубы и крестовины.
- Универсальность применения в трансмиссиях с аналогичными характеристиками.

Характеристики

Производитель

СarMaster

Артикул производителя

32053-07-2200023-11
