Вал карданный (3023 мм) СМ5340В3-2201006-010

Описание

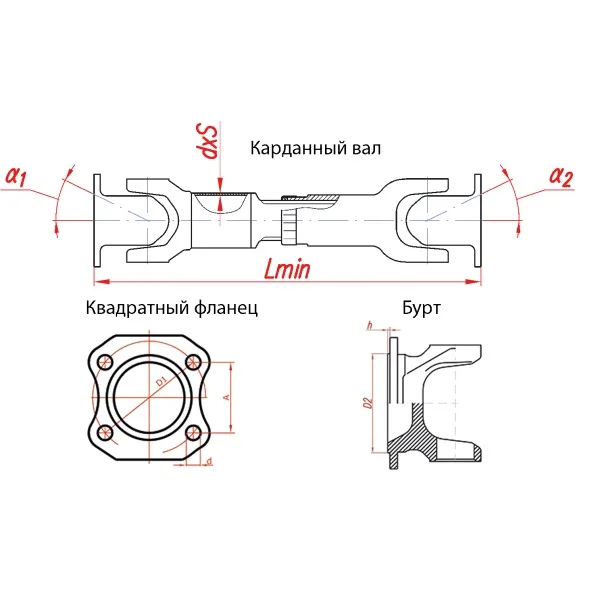

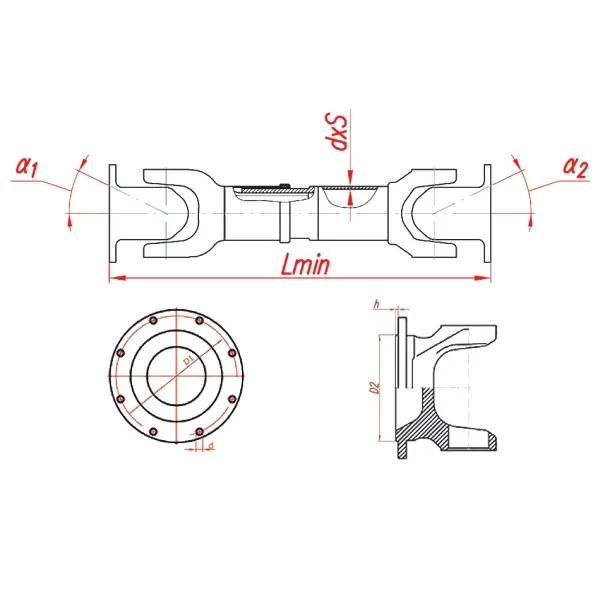

Карданный вал длиной 3023 мм (по фланцам) — это надёжное решение для тех, кому нужна точная замена узла в трансмиссии. Модель СМ5340В3-2201006-010 рассчитана на серьёзные нагрузки: максимальный крутящий момент до деформации составляет 12500 Нм, а до разрушения — 18000 Нм. Конструкция включает передний вал с промопорой (1361 мм) и задний вал со шлицевой частью (1662 мм), что обеспечивает осевой рабочий ход 85 мм для компенсации смещений.

Узел отличается продуманной геометрией: расстояние от передней части до центра промопоры — 1267 мм, ширина промопоры — 190 мм, высота — 188 мм. Присоединительные размеры стандартные: 4 отверстия диаметром 15 мм, расстояние между центрами противоположных отверстий — 150 мм, по ободу — 180 мм. Применяемая опора — 5336-2202086, что упрощает подбор при замене.

Основные преимущества:
- Усиленная конструкция: труба с внутренним диаметром 94 мм и толщиной стенки 4 мм.
- Крестовина размером 50х155 мм — проверенное решение для надёжной передачи усилия.
- Промопора с креплением хомута (ширина по центрам отверстий 248 мм, диаметр отверстий 17 мм) обеспечивает стабильную фиксацию.

Вал предназначен для установки в технику, где требуется высокая прочность и точность размеров. Перед покупкой сверьте все параметры с вашим узлом, чтобы гарантировать корректную установку.

Характеристики

Артикул производителя

5340В3-2201006-010

Lmin по фланцам, мм

3023

L передней части до центра промопоры, мм

1267

L переднего вала с промопорой, мм

1361

L заднего вала с шлицевой частью, мм

1662

Осевой (рабочий) ход, мм

85

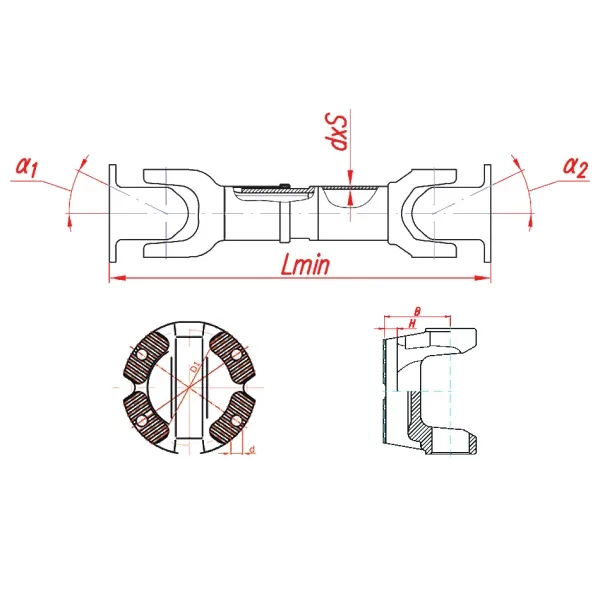

Присоединительные размеры, мм

4 отв. 15, по центрам противоположных отверстий - 150, по ободу - 180

Применяемая опора

5336-2202086

Ширина промопоры

190 мм

Высота промопоры

188 мм

Ширина крепления хомута по центрам отверстий

248 мм

Диаметр крепежных отверстий хомута

17 мм

Расстояние от посадки до центра промопоры

93 мм

Толщина промопоры

42 мм

Крестовина, мм

50х155

Внутренний диаметр трубы и толщина стенки, мм

94х4

Максимальный крутящий момент до деформации

12500 Nm

Максимальный крутящий момент до разрушения

18000 Nm
