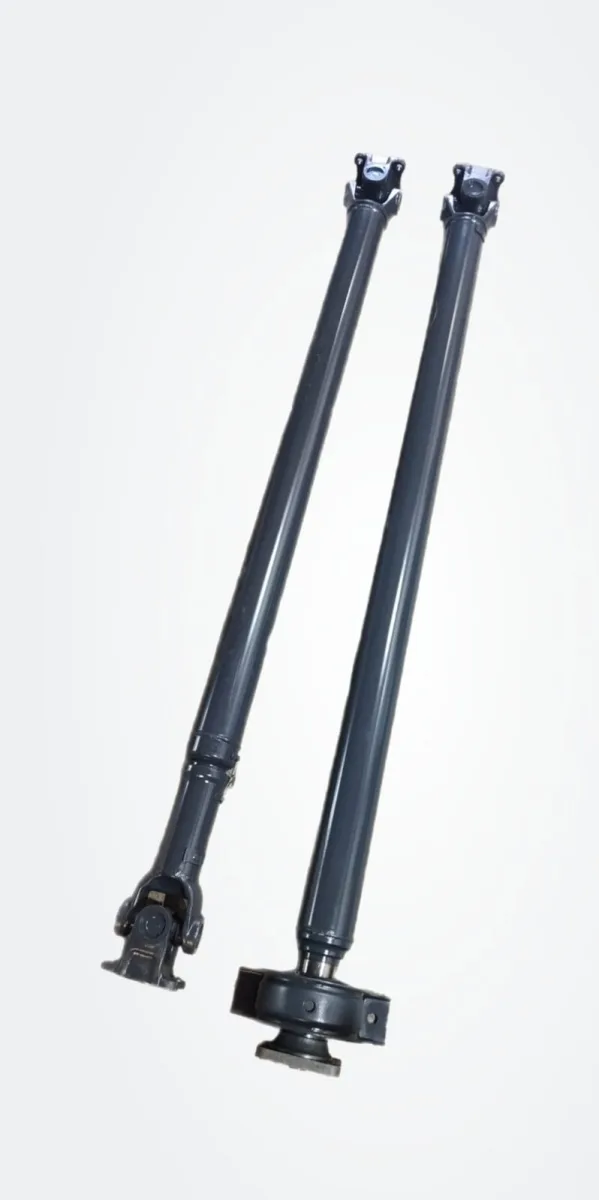

Вал карданный (3597мм) СМ320412-03-2200023-10

Описание

Карданный вал длиной 3597 мм — это надёжное решение для тех, кому нужна точная передача крутящего момента в условиях высоких нагрузок. Модель СМ320412-03-2200023-10 рассчитана на серьёзную работу: максимальный крутящий момент без деформации составляет 5200 Н·м, а без разрушения — 5880 Н·м. Такие показатели обеспечивают уверенную работу даже при интенсивной эксплуатации.

Конструкция вала продумана до мелочей. Рабочий ход в шлицевой паре — 120 мм, что компенсирует возможные смещения и вибрации. Крестовина размером 39x118 и фланец 4x120 подобраны для надёжного соединения с узлами трансмиссии. Угол поворота в шарнире до 22° позволяет использовать вал в системах с изменяемой геометрией.

Основные преимущества:
- Высокий запас прочности (до 5880 Н·м).
- Увеличенный рабочий ход шлицевого соединения.
- Труба с внутренним диаметром 71 мм и толщиной стенки 3 мм — оптимальный баланс массы и жёсткости.
- Опора 53А-2202081 обеспечивает стабильную фиксацию.

Этот карданный вал — выбор для тех, кто ценит надёжность и точность в каждой детали. Подходит для применения в технике, где важна долговечность и стабильная работа трансмиссии.

Характеристики

Артикул производителя

320412-03-2200023-10

Длина передачи, мм

3597

L1, MM

1740

Рабочий ход в шлицевой паре, мм

120

Крестовина

39x118

Фланец

4x120

Опора

53А-2202081

Максимальный крутящий момент без деформации, Н-м

5200

Максимальный крутящий момент без разрушения, Н-м

5880

Внутренний диаметр трубы и толщина стенки трубы, мм

71x3

Диаметр окружности описанной элементами шарнира, мм

22

Угол поворота в шарнире 1,°

22
