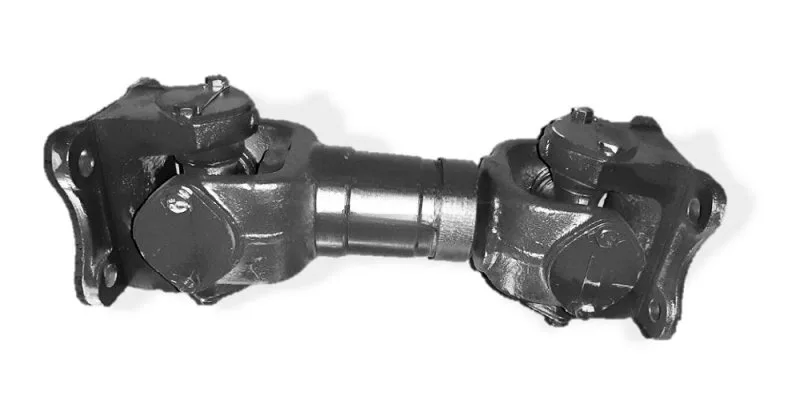

Вал карданный (409мм) 4310-2202011

Описание

основной карданный вал от КПП на РК (от коробки переключения передач на раздаточную коробку) КамАЗ-4310, -43101, -43102, -43103, -43104, -43105, -43106, -43118 (начального выпуска), КамАЗ-4326, -4350, -53228, НефАЗ-4208, -42111 ("вахтовки"), КамАЗ-НефАЗ-4510 (самосвал с боковой разгрузкой)

Характеристики

Производитель

СarMaster

Артикул производителя

4310-2202011

Минимальная длина карданного вала (Lmin)

409 mm

Рабочий ход

44 mm

Максимальный угол поворота шарнира a1=a2

15°

Применяемая крестовина

5320-2205025-01, 5320-2205025-02 (крепление крышками и болтами)

Наружный диаметр подшипника (D)

50 mm

Диаметр шипа крестовины (d)

33,62 mm

Расстояние по торцам подшипников (H)

135 mm

Расстояние по торцам шипов (h)

127 mm

Применяемый фланец

4310-2202023 (гладкий, "квадратный")

Присоединение фланца

4 отверстия * (d)

Диаметр по центрам противоположных отверстий (D1)

140 mm

Диаметр буртика (D2)

95 mm

Высота буртика (h)

2,5 mm

Обод (D)

180 mm

Крутящий момент до деформации (Мд)

9800 Nm

Крутящий момент до разрушения (Мр)

11000 Nm
