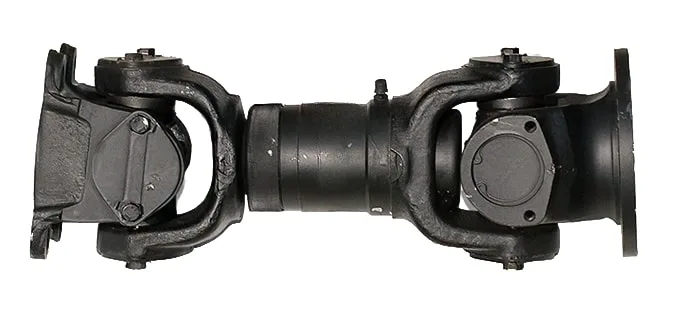

Вал карданный (427 мм) СМ739-2208000

Описание

минимальная длина карданного вала (Lmin) = 427 mm,максимальная эксплуатационная длина карданного вала = 487 mm,рабочий ход = 60 mm,применяемые фланцы:- со стороны вилки скользящей - 700А.22.08.013-1 (гладкий, "квадратный")присоединение фланца - 4 отверстия (d)=16,5 mm, диаметр по центрам противоположных отверстий (D1) = 150 mm, диаметр буртика (D2) = 95 mm, высота буртика (h) = 3,5 mm, обод (D) = 180 mm;- со стороны вилки приварной - И260-2201049-10 (гладкий, "круглый")присоединение фланцев - 8 отверстий 12,1 mm, диаметр по центрам противоположных отверстий (D1) = 130 mm,обод (D) = 150 mm, диаметр канавки (D2) = 90 mm, глубина канавки (h) = 3 mm;применяемые крестовины: 5320-2205025-01, 5320-2205025-02, 53205-2201025-01 (крепление крышками и болтами), 53205-2201025-10, 53205-2201025-11 (крепление стопорными кольцами);- наружный диаметр подшипника (D) = 50 mm,- диаметр шипа крестовины (d) = 33,62 mm,- расстояние по торцам подшипников (H) = 135 mm,- расстояние по торцам шипов (h) = 127 mm (для 5320-2205025-01, 5320-2205025-02, 53205-2201025-01), 123 mm (для 53205-2201025-10, 53205-2201025-11);крутящий момент до разрушения (Мр) =8500 Nm;максимальный угол поворота шарнира a1=a2=24;

Характеристики

Артикул производителя

739-2208000

применяемые крестовины

5320-2205025-01, 5320-2205025-02, 53205-2201025-01 (крепление крышками и болтами), 53205-2201025-10, 53205-2201025-11 (крепление стопорными кольцами);
