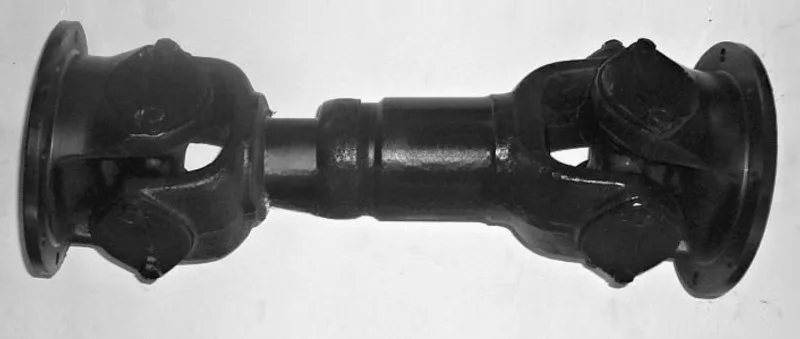

Вал карданный (436мм) 375-2202010-03

Описание

Урал, Амкодор, ЧСДМ, ж/дтехника, спецтехника.основной (привода раздаточной коробки 4320) автомобилей Урал-3255, -32551, -325512, -32552, -375, -377, -42112Д, -42116Д, -4320, -43202, -43203, -43204, -43206, -4322, -43222, -43223, -43224, -43225, -44201, -44202, -4422, -44221, -44223, -48072, -55223, -55224, -5557, -55571, -55572, -58141А -5960 (и их модификаций)привода заднего моста фронтальных погрузчиков:Амкодор ТО-18А (342В), ТО-18Б, ТО-18Д, 333А (ТО-18Б2), 333В (ТО-18Б3), 342 (ТО-28), 342А (ТО-28А), 352;ЧСДМ А-120.22, В-138, ПК-46, TL-150, TL-155;с ДВС на реверс-режимный редуктор мототрис мурманского тепловозного завода АГД, АГД-1;от КПП на редуктор в трансмиссии агрегатов подъемных ремонта скважин АПРС-40;

Характеристики

Производитель

СarMaster

Артикул производителя

375-2202010-03

Минимальная длина карданного вала (Lmin)

436 mm

Максимальная длина карданного вала (Lmax)

465 mm

Рабочий ход

29 mm

Применяемый фланец

500-2201049-А (гладкий, круглый)

Присоединение фланца

8 отверстий * (d)=10,1 mm

Диаметр по центрам противоположных отверстий (D1)

155 mm

Диаметр буртика (D2)

132 mm

Высота буртика (h)

3 mm

Обод (D)

175 mm

применяемые крестовины

131-2205025-03, 5320-2205025-02, 53205-2201025-01 (крепление пластинами и болтами)

Наружный диаметр подшипника (D)

50 mm

Диаметр шипа крестовины (d)

33,62 mm

Расстояние по торцам подшипников (H)

135 mm

Расстояние по торцам шипов (h)

127 mm

Максимальный угол поворота шарнира a1=a2

24°

Максимальный крутящий момент до деформации (Мд)

5500 Nm

Максимальный крутящий момент до разрушения (Мр)

8500 Nm
