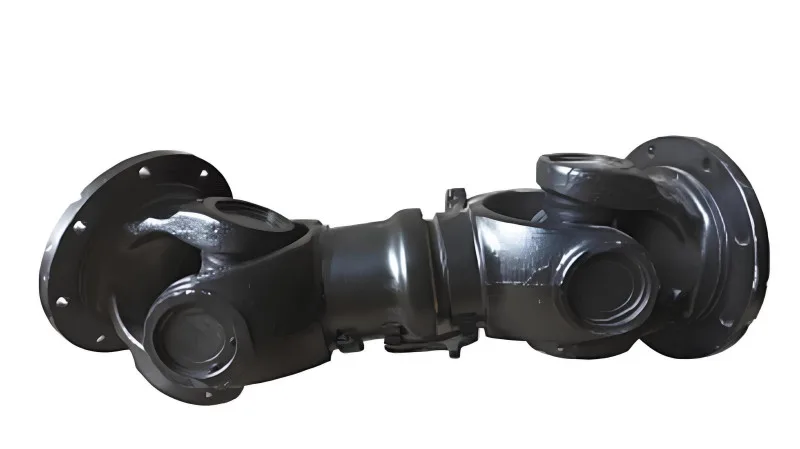

Вал карданный (480мм) 50*135
20 000 ₽
В наличии
Актуально на 5 сентября 2026
Доставка в Москва: ~3 дня
Кардан Мастер
★ 0.0 · 0 отзывов
Описание
Применение: Вал карданный от ДВС на ГМКП погрузчиков ЧСДМ-В160 (челябинские дорожно-строительные машины), также в нефтегазовом оборудовании
Характеристики
- Артикул производителя
- 160-2202010-01
- Минимальная длина карданного вала (Lmin)
- 480 mm
- Рабочий ход
- 42 mm
- Применяемый фланец
- 500-2201049-А (гладкий, круглый)
- Присоединение фланца
- 8 отверстий * (d)=10,1 mm
- Диаметр по центрам противоположных отверстий (D1)
- 155 mm
- Диаметр буртика (D2)
- 132 mm
- Высота буртика (h)
- 3 mm
- Обод (D)
- 175 mm
- Диаметр окружности описываемый элементами шарнира
- 180 mm.
- Применяемая крестовина
- 131-2205025-03 (крепление пластинами и болтами без масленки)
- Наружный диаметр подшипника (D)
- 50 mm
- Диаметр шипа крестовины (d)
- 33,62 mm
- Расстояние по торцам подшипников (H)
- 135 mm
- Расстояние по торцам шипов (h)
- 127 mm
- Максимальный угол поворота шарнира a1=a2
- 15°
- Максимальный крутящий момент до деформации (Мд)
- 5500 Nm
- Максимальный крутящий момент до разрушения (Мр)
- 9810 Nm
- Остаточный дисбаланс
- не более 50 г см
- Внутренний диаметр трубы и толщина стенки (dxs
- 82х3,5 mm
