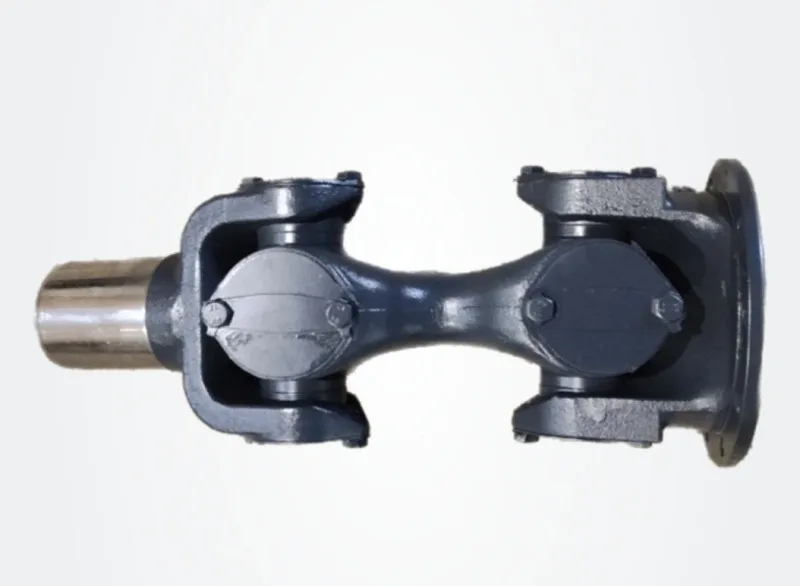

Вал карданный (500 мм) СМ82-4250010-11

Описание

длина карданного вала (L) = 500 mmприменяемый фланец 82-2201049 (круглый, гладкий)присоединение фланца - 10 отверстий (d)=13,2 mm; диаметр по центрам противоположных отверстий (D1) = 185 mm, диаметр буртика (D2) = 203 mm, высота буртика (h) = 3,5 mm, обод (D) = 210 mmприменяемая крестовина - 81-2205025 либо 7522-2201025-02 (крепление пластинами и болтами),применяемые подшипники - 804709А4С10 либо 804709А2С10 (пр-во Беларусь)- Наружный диаметр подшипника (D) = 62 mm, диаметр шипа крестовины (d) = 45,275 либо 45 mm- Расстояние по торцам подшипников (H) = 173 mm, расстояние по торцам шипов (h) = 161 mmприменяемая вилка скользящая - 82-2201048 (16-и шлицевая)- шлицы вилки прямобочные (d внутр - 56 mm, D наружн. - 65mm)- ширина зуба вилки - 5 mmмаксимальный угол поворота шарнира a1=a2=20внутренний диаметр трубы и толщина стенки (dxS) = 105х6 mmмаксимальный крутящий момент до деформации (Мд) = 13000 Nmмаксимальный крутящий момент до разрушения (Мр) = 18000 Nm

Характеристики

Артикул производителя

82-4250010-11
