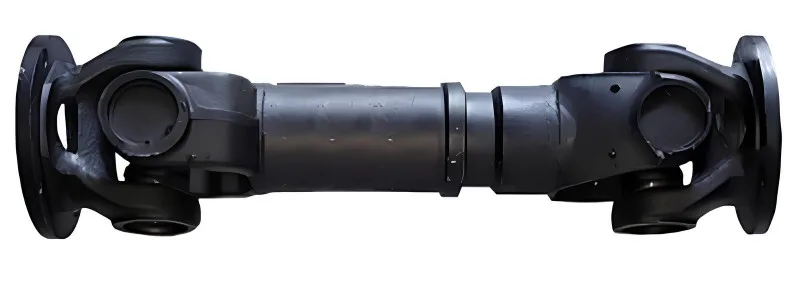

Вал карданный (570мм)
24 500 ₽
В наличии
Актуально на 5 сентября 2026
Доставка в Москва: ~3 дня
Кардан Мастер
★ 0.0 · 0 отзывов
Описание
Применение - в приводе тележек трамваев "Татра Т3" (Чехия) и их модификации: Т3-М, КТ3, МТ3R ("Кобра"), МТТА, МТТА-2 (асинхронный двигатель, Москва, Волгоград), МТТД ("Динамо", Москва), МТТЕ (Екатеринбург), МТТМ (Москва), МТТЧ (чешская электрика, Москва), T3SU КВР (Барнаул)
Характеристики
- Артикул производителя
- Т3-2205010-02
- Минимальная длина (в сжатом состоянии) (L min)
- 570 мм
- Максимальная длина (максимальная эксплуатационная) (L max)
- 630 мм
- Рабочий ход
- 60 мм
- Применяемые фланцы
- Т3.09.65.049 (гладкие, круглые)
- Присоединение фланца
- 4 отверстия * 13,1 мм
- Диаметр по центрам противоположных отверстий (D1)
- 140 мм
- Диаметр обода (D)
- 160 мм
- Диаметр канавки (D2)
- 110 мм
- Глубина канавки (h)
- 4,5 мм
- применяемые крестовины
- 53205-2201025-10, 5320-2205025-10 (крепление стопорными кольцами) типоразмер VI
- Наружный диаметр подшипника (D)
- 50 mm
- Диаметр шипа крестовины (d)
- 33,62 mm
- Расстояние по торцам подшипников (H)
- 135 mm
- Расстояние по торцам шипов (h)
- 127 mm
- Крутящий момент без остаточной деформации (Мд)
- не менее 8500 Nm
- Крутящий момент без разрушения (Мр)
- 12500 Nm
- Внутренний диаметр трубы и толщина стенки (dxs
- 82х4 mm
- Максимальный угол поворота шарнира a1=a2
- 20°
