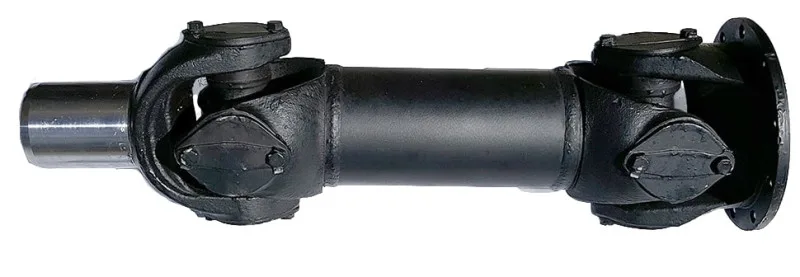

Вал карданный (695мм) 2256010-2201000-1

Описание

Применение: вал карданный привода заднего моста для тракторов Кировец: К-702М-БКУ, К-702М-ПК-6, К-702МА-ПК-6, К-702МВА-УДМ, К-744, К-744А, К-744Р1, К-744Р2, К-744Р4 (пр-во ПТЗ - Петербургский тракторный завод);

Характеристики

Артикул производителя

2256010-2201000-1

Общая длина карданного вала (L)

695 mm,

применяемые крестовины

82-2201025 (ранний вариант, крепление пластинами и болтами) либо 81-2205025 (крепление стопорными кольцами или пластинами и болтами)

Наружный диаметр подшипника (D)

62 mm

Диаметр шипа крестовины (d)

45 mm

Расстояние по торцам подшипников (H)

173 mm

Расстояние по торцам шипов (h)

161 mm

Применяемая вилка скользящая

82-2201048

парметры вилки скользящей

шлицы прямобочные

Количество шлицев

16

Внутренний диаметр шлицев

56 mm

Наружный диаметр шлицев

65 mm

Ширина зуба

5 mm

Наружный диаметр трубы вилки (D)

85 mm

Длина вилки до оси шарнира (А)

200 mm

Применяемый фланец

82-2201049 (гладкий, круглый)

Присоединение фланца

(d)=10 отверстий * 14 mm

Диаметр по центрам противоположных отверстий (D1)

205 mm

Обод (D)

230 mm

Диаметр буртика (D2)

223 mm

Высота буртика

4 mm

Крутящий момент до деформации (Мд)

13000 Nm

Крутящий момент до разрушения (Мр)

18000 Nm

Внутренний диаметр трубы и толщина стенки (dxs

105х6 mm

Максимальные углы поворота шарниров a1 = a2

20°
