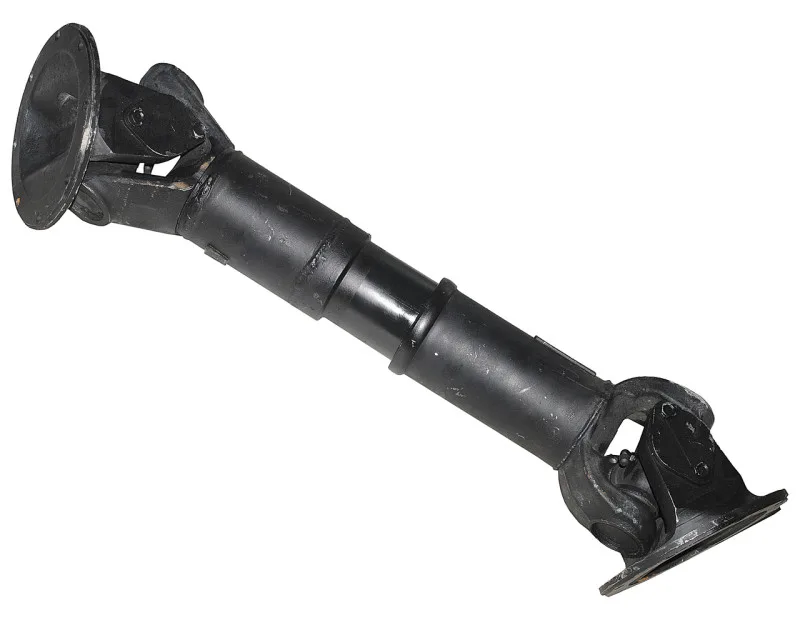

Вал карданный (727 мм) 4310-2205011-04

Описание

Применение - привода среднего моста КамАЗ-4310, -43101, -43102, -43103, -43104, -43105, -43106, НефАЗ-4208 ("вахтовка"), КамАЗ-НефАЗ-4510 (самосвал с боковой разгрузкой), также КамАЗ-65111 (начальный выпуск), спецтехника на шасси КамАЗ-4310: ГРАЗ-5615, -56151 (АЦ), -56152 (АТЗ) (грабовский автозавод автоцистерн), МАВР-58860J (пр-во ЦЕНТРТРАНСТЕХМАШ)

Характеристики

Артикул производителя

4310-2205011-04

Минимальная длина карданного вала (Lmin)

727 mm

Максимальная длина карданного вала (Lmax)

867 mm

Рабочий ход

140 mm

Применяемые фланцы

4310-2205023-10 (гладкие, круглые)

Присоединение фланцев

8 отверстий * (d)=10,1 mm

Диаметр по центрам противоположных отверстий (D1)

185 mm

Диаметр буртика (D2)

198 mm

Высота буртика (h)

4 mm

Обод (D)

203 mm

применяемые крестовины

4310-2205025-04, 53205-2205025-01 53205-2205025-12 (крепление пластинами и болтами со стороны фланцев и крепление стопорными кольцами со стороны вилок сварной и скользящей)

Наружный диаметр подшипника (D)

50 mm

Диаметр шипа крестовины (d)

33,62 mm

Расстояние по торцам подшипников (H)

155 mm

Расстояние по торцам шипов (h)

143 mm

Максимальный угол поворота шарнира a1=a2

28°

Максимальный крутящий момент до деформации (Мд)

12500 Nm

Максимальный крутящий момент до разрушения (Мр)

18000 Nm

Внутренний диаметр трубы и толщина стенки (dxs

94х4 mm

Модификация

4310-2205011-03 предыдущая модификация с худшими параметрами
