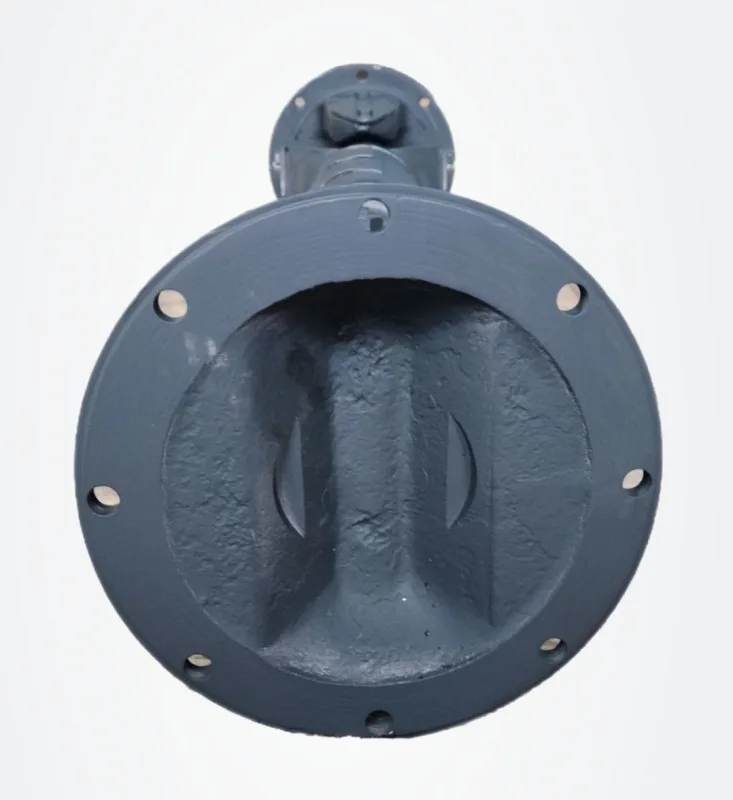

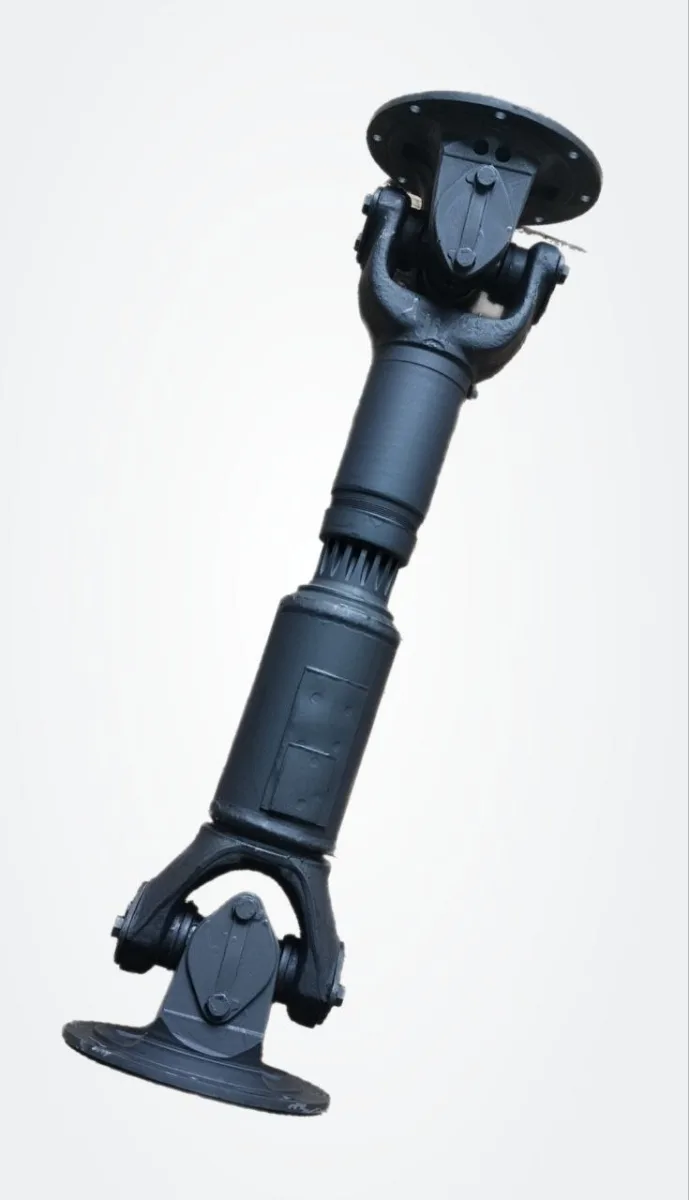

Вал карданный (786 мм) CM210Г-2204010-19

Описание

КрАЗПривода среднего моста автомобилей КрАЗ-256, -256Б (самосвалы), -258, -258Б1 (седельные тягачи), -6444 (седельный тягач), -6510, -651001 (самосвалы);промежуточный привода заднего моста автомобилей КрАЗ-256, -256Б (самосвалы), -258, -258Б1 (седельные тягачи);ТроллейбусыТроллейбусов ЗиУ-9, -10, -682, -682Г, -683, ТролЗа-5264 (и модификации), -52642, -6205 (ЗАО "ТролЗа", г. Энгельс, ранее - завод имени Урицкого "ЗиУ");троллейбусов БТЗ-5276, -5276-05, -52761 (башкирского троллейбусного завода, г. Уфа);троллейбусов ВЗТМ-5280, -52803, -5284, -5290, также троллейбусов ВМЗ-5298-01 (пр-во ОАО "Транс-Альфа", г. Вологда, ранее - вологодский механический завод);Ж/д техникаПривода генератора автомотрисы грузовой АГМ;привода механизмов со стороны холодильников тепловозов ТЭ3, ТЭ7, ТЭ10, 2ТЭ10Л, 2ТЭ10В, 2ТЭ10М;в выправочно-подбивочно-рихтовочных машинах для стрелок и пути ВПР, ВПРС-03;Спецтехника: привода 3-й промежуточной опоры, а также привода среднего моста грейдеров ДЗ-98В1, ДЗ-98В3, ДЗ-98В5, ДЗ-98В7, ДЗ-98В9 (пр-во ЗАО "ЧСДМ")

Характеристики

Производитель

СarMaster

Артикул производителя

210Г-2204010-19

Минимальная длина карданного вала (Lmin)

786 mm

Рабочий ход

100 mm

Применяемые фланцы

4310-2205023-10 (гладкие, круглые)

Присоединение фланцев

8 отверстий * (d)=10,1 mm

Диаметр по центрам противоположных отверстий (D1)

185 mm

Диаметр буртика (D2)

198 mm

Высота буртика (h)

4 mm

Обод (D)

205 mm

применяемые крестовины

4310-2205025-02, 4310-2205025-04, 53205-2205025-01 53205-2205025-12 (крепление пластинами и болтами со стороны фланцев и крепление стопорными кольцами со стороны вилок сварной и скользящей)

Наружный диаметр подшипника (D)

50 mm

Диаметр шипа крестовины (d)

33,62 mm

Расстояние по торцам подшипников (H)

155 mm

Расстояние по торцам шипов (h)

143 mm

Максимальный угол поворота шарнира a1=a2

28°

Максимальный крутящий момент до деформации (Мд)

12500 Nm

Максимальный крутящий момент до разрушения (Мр)

18000 Nm

Внутренний диаметр трубы и толщина стенки (dxs

94х4 mm
