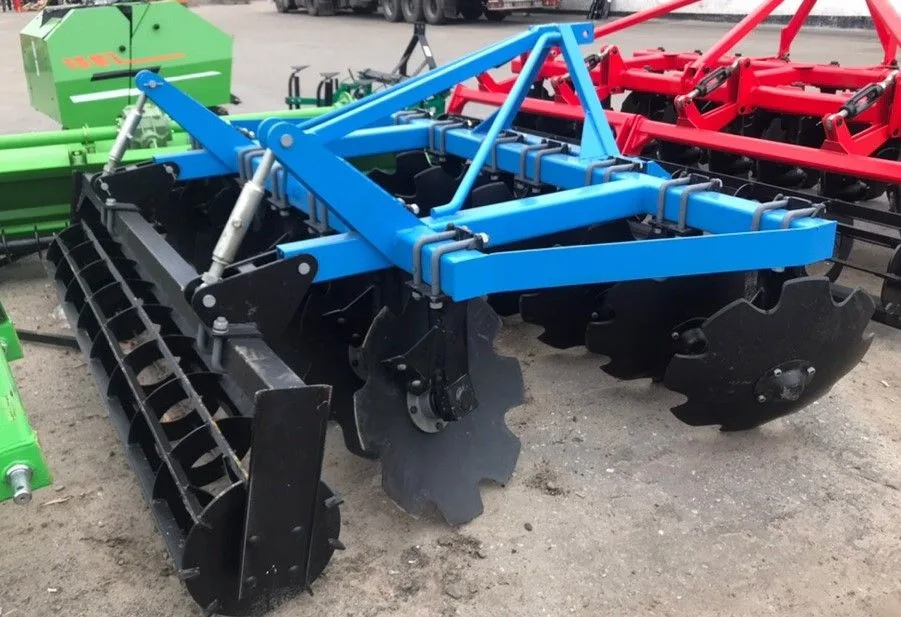

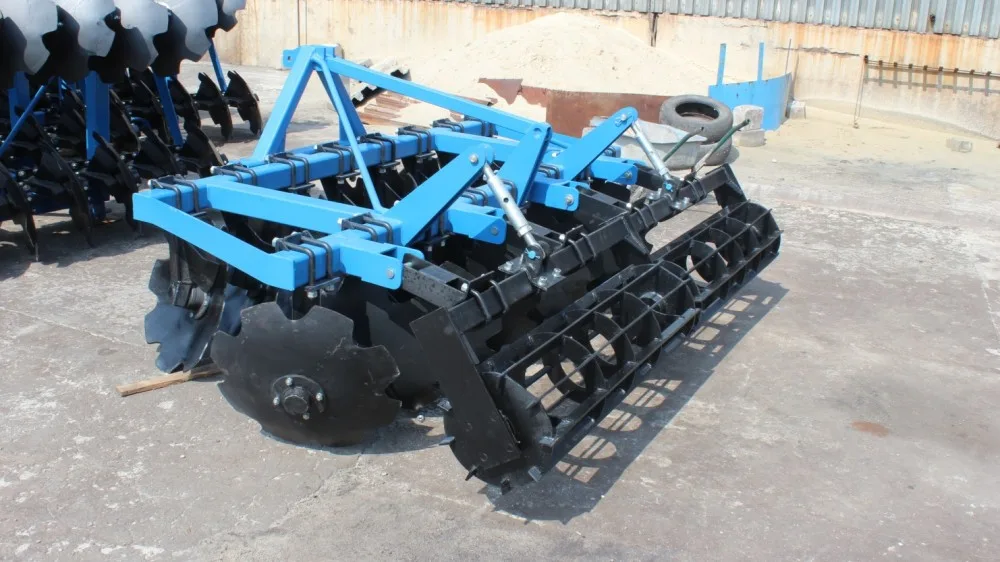

Борона дисковая БДФ-1,8 БДФ-2,1 БДФ-2,4 БДФ-2,8 БДФ-3,1

Описание

Борона предназначена для сплошной и предпосевной обработки почв различного механического состава под технические, зерновые и кормовые культуры и с измельчением и заделкой в почву растительных остатков (освежения задернелых лугов) в различных агротехнических схемах. Регулируемая глубина обработки составляет примерно от 8 до 18 см.



Наименование
БДФ-1,8
БДФ-2,1
БДФ-2,4
БДФ-2,8
БДФ-3,1


Тип
Навесная


Рабочая скорость
8-12 км/час


Глубина обработки грунта
8-18 см.


Ширина
1,8 м.
2,1 м.
2,4 м.
2,8 м.
3,1 м.


Продуктивность
1,5 Га/ч.
1,7 Га/ч.
2,0 Га/ч.
2,3 Га/ч.
2,6 Га/ч.


Мощность трактора
40 60 Л.С.
60 80 Л.С.
80 100 Л.С.
90 120 Л.С.
110 140 Л.С.


Транспортная скорость, не больше
20 км./час


Дорожный просвет, не меньше
300 мм.


Перевод в транспортное и рабочее положения
Гидравлическое, гидрофицированная навесной системой трактора


Количество рабочих органов
10 стоек - 10 дисков
12 стоек
14 стоек
16 стоек
18 стоек


Количество катков
1 каток
2 катка


Вес. (без ЗИП)
690 кг.
780 кг.
880 кг.
1080 кг.
1250 кг.


Габаритные размеры


- длинa- ширина- высота
200020 мм.205030 мм.120015 мм.
200020 мм.240030 мм.120015 мм.
200020 мм.270030 мм.125015 мм.
200020 мм.310030 мм.125015 мм.
200020 мм.340030 мм.125015 мм.




БДФ-2.1





Борона содержит два ряда дисков, каждый из которых расположен на индивидуальной стойке, которая крепится к брусу двумя Г-образными скобами (диаметр 20 мм.). Данная конструкция исключает забивание междискового пространства. Борона может эксплуатироваться во всех почвенно-климатических зонах где влажностью почвы не прывешает 27 процентов и с твердостью почвы не больше 3,5 Мпа, а так же не рекомендуется эксплуатация данной бороны в районах со значительными каменистыми включениями. За счёт использования в конструкции индивидуальных стоек фронтальная борона может использоваться на высоких рабочих скоростях до 14 км/ч


Стойка БДФ-БДФП


Дисковый рабочий орган, представляющий собой установленный на ступице вырезной сферический диск (ромашка), диаметром 650 мм. и толщиной 6 мм., с внутренней заточкой по всему контуру. Благодаря особой геометрии трубчатой стойки установлен под оптимальным углом атаки к линии тяги и углом к вертикали, обеспечивающим качественное крошение, дробление и оборот срезаемого пласта.В отличии от подобных борон других производителей конструкции данной бороны используются диски ромашка (вырезные сферические) диаметром 650 мм, толщиной 6мм, изготовленные из стали марки 65Г. Во время изготовления диски термически обрабатываются, что обеспечивает твёрдость 36-42 HRC.Диски устанавливаются на ступицы, которые вращются вокруг оси на подшипниковых узлах под углом атаки 21 градус и вертикальным наклоном 21 градус.



Борона комплектуется тремя видами ступиц


Красная ступица
3210 ГОСТ 333-71


Синяя ступица
3209 ГОСТ 333-71


Чёрная ступица
127509 ГОСТ 333-71





Борона производится как навесная БДФ (рабочая ширина от 1,8 до 3,1 метров), так и прицепная БДФП (рабочая ширина от 2.4 до 4.2 метром). В обоих случаях борона комплектуется пластинчатыми цилиндрическими катками диаметром 400 мм.
Металлический пыльник который установлен на ось при сборке перекрывает ступицу, образуя защитную конструкцию, которая дополняется манжетой с сальником внутри и пыльником снаружи. Узел очень хорошо герметизирован от внешней среды за счёт данной конструкции.

БДФ-3.5

Фиксирующая и регулирующая гайка подшипника ступицы закрывается фланцем с колпаком, который выполняет две функции :

герметизацию ступицы
закрепление рабочего органа (диск БДФ) на ступице.

Чистик двумя болтами с квадратным подголовниками крепится к кронштейну с двумя пазами, который в свою очередь приварен к стойке и при работе бороны очищает рабочий орган (диск БДФ ромашка) от налипания почвы, наматывание растений, забивания пожнивных остатков, а так же направляет поток почвы в сторону дробя и оборачивая его.
Задние катки бороны обеспечивают выполнение двух функций:

дробят почву
уплотняет и выравнивает поверхность

Кроме выше упомянутых функций с помощью катка для навесных борон выставляется глубина обработки почвы, которая варьируется, как указанно выше от 8 до 18 см.
Необходимая глубина рыхления и стабильный ход агрегата борона-трактор обеспечивается талрепом (винтовой механизм с правой и левой резьбой), который обеспечивает регулировку вертикального положение катка .
Борона агрегатируется с оснащенными гидросистемой тракторами мощностью от 40 Л.С. (для навесной бороны БДФ-1,8) до 140 Л.С. (для БДФ-3,1)
При помощи талрепов производится регулировка высоты хода (глубины обработки) пластинчатого катка диаметром 400 мм.
Конструкция крепления катка позволяет смещать (передвегать) каток в лево или право (при необходимости).

Характеристики

Производитель

Крым
