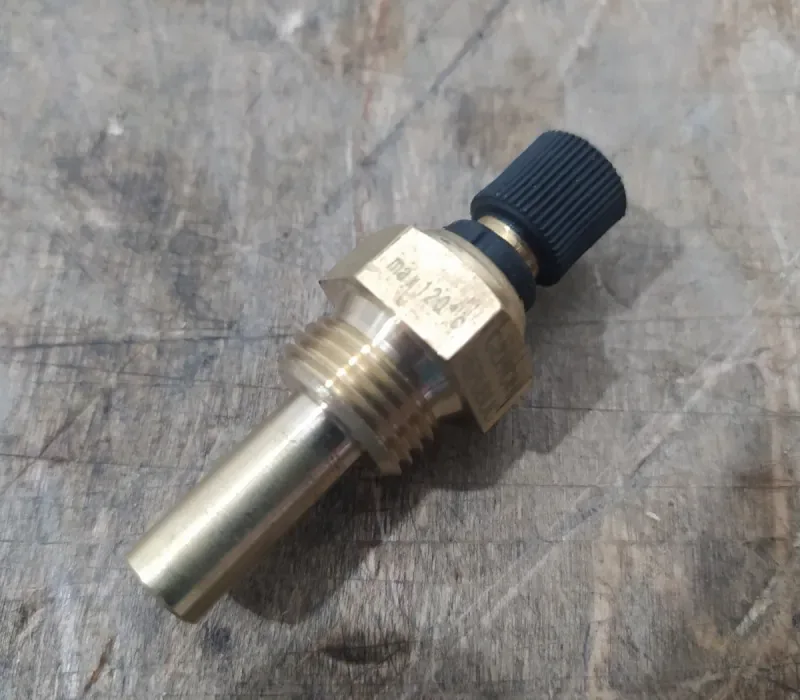

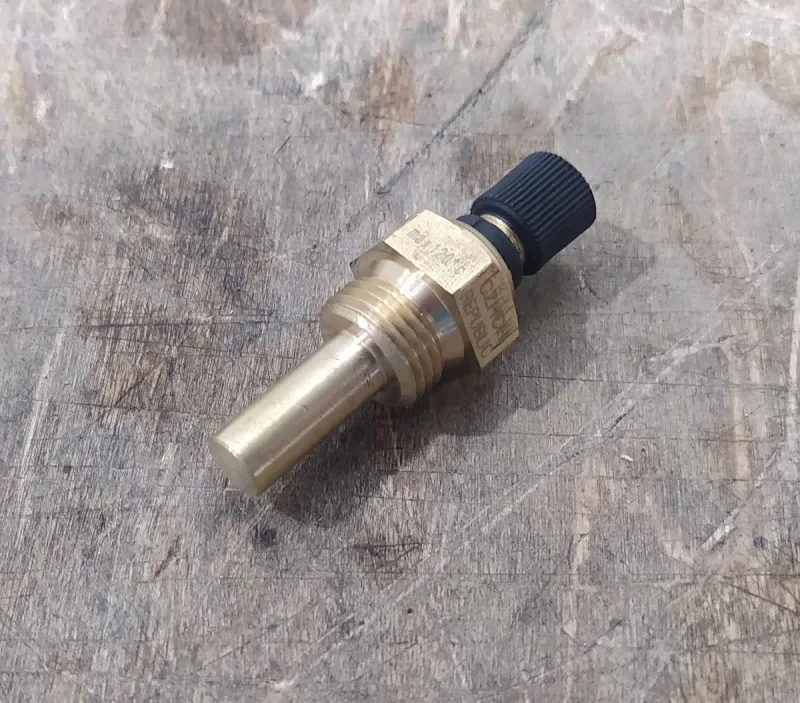

Датчик температуры охлаждающей жидкости SHANTUI SD16, SD23, SD32 VDO

Описание

Датчик температуры ОЖ SHANTUI SD16, SD23, SD32 VDO — D2310-00000
«Датчик температуры ОЖ SHANTUI SD16, SD23, SD32 VDO» с артикулом D2310-00000 — датчик (терморезистор) для контроля температуры охлаждающей жидкости двигателя и передачи сигнала в систему индикации/контроля. Для исполнения VDO указан аналоговый выход (резистивный сигнал), резьба M16×1,5 и рабочий диапазон до +120 °C, что помогает поддерживать корректный контроль температуры и снижает риск перегрева при исправной системе охлаждения.
Ключевые характеристики

Артикул: D2310-00000
Тип/узел: датчик температуры охлаждающей жидкости (терморезистор), элемент системы контроля/индикации температуры
Производитель: VDO (Continental)
Размеры/параметры: диапазон измерения +40…+120 °C; резьба M16×1,5; рабочее напряжение 6–24 V DC; резистивный сигнал 287,4–22,7 Ом; длина чувствительного элемента с резьбой 29 мм; диаметр датчика 9 мм; рекомендуемый момент затяжки 30 Н·м
Особенности конструкции: 1-контактный (общая «масса»); без контакта предупреждения; тип подключения/крепления контакта — M4 (пластиковая накатная гайка)

Применяемость

SHANTUI SD16 — датчик температуры ОЖ (встречается в подборе для SD16/SD16L)
SHANTUI SD23 — датчик температуры ОЖ
SHANTUI SD32 — датчик температуры ОЖ

Совместимость рекомендуется сверять по VIN и комплектации.
Кросс-номера и связанные артикула

VDO 323-801-001-029N — кросс-номер VDO, который приводится для D2310-00000 (исполнение с резьбой M16×1,5 и диапазоном до 120 °C)
323 801 001 029N / 323/801/1/29N — альтернативная запись номера VDO
5419154 — номер, встречающийся в карточках поставщиков вместе с D2310-00000
1020404117 — номер, встречающийся в каталогах как «датчик температуры воды D2310-00000» (в т.ч. по технике Zoomlion)

Сопутствующие детали

D2122-12000 — указатель температуры воды (в подборе VDO-системы мониторинга)
D2320-00000 — датчик температуры масла (связанный датчик VDO в подборе электрических датчиков Shantui)
VDO A2C59510886 — опциональный контакт предупреждения (отдельная деталь; для VDO 323-801-001-029N указано «без warning contact»)

Почему выбирать оригинал

Точная посадка — штатная резьба и геометрия (M16×1,5), без подгонки
Ресурс и надёжность — корректная работа системы контроля температуры при соблюдении спецификации датчика
Упрощённый подбор — по OE/артикулу D2310-00000 и кросс-номеру VDO 323-801-001-029N

Что проверить перед покупкой

VIN, модификацию и комплектацию (исполнение датчика/подключение могут отличаться)
Тип сигнала: аналоговый, 1-контактный, без контакта предупреждения (важно для совместимости с прибором/жгутом)
Резьбу и посадку: M16×1,5; длину чувствительного элемента 29 мм
Диапазон измерения: +40…+120 °C и соответствие характеристикам вашей системы индикации

Рекомендации по установке

Снизить уровень ОЖ ниже точки установки датчика и очистить посадочное место.
Проверить состояние резьбы и уплотнения; при необходимости заменить уплотняющий элемент (если предусмотрен конструкцией).
Установить датчик и выполнить затяжку по мануалу (для VDO 323-801-001-029N в спецификации указан момент 30 Н·м).
Подключить провод к клемме/креплению M4, восстановить уровень ОЖ и проверить показания на приборе.
После прогрева двигателя выполнить контроль герметичности и корректности индикации температуры.


ГК «Клаксон» поставляет «Датчик температуры ОЖ SHANTUI SD16, SD23, SD32 VDO» артикул D2310-00000 и другие запчасти для грузовиков. Поможем подобрать по VIN и комплектации — чтобы вы могли купить Датчик температуры ОЖ SHANTUI SD16, SD23, SD32 VDO без риска ошибки.
