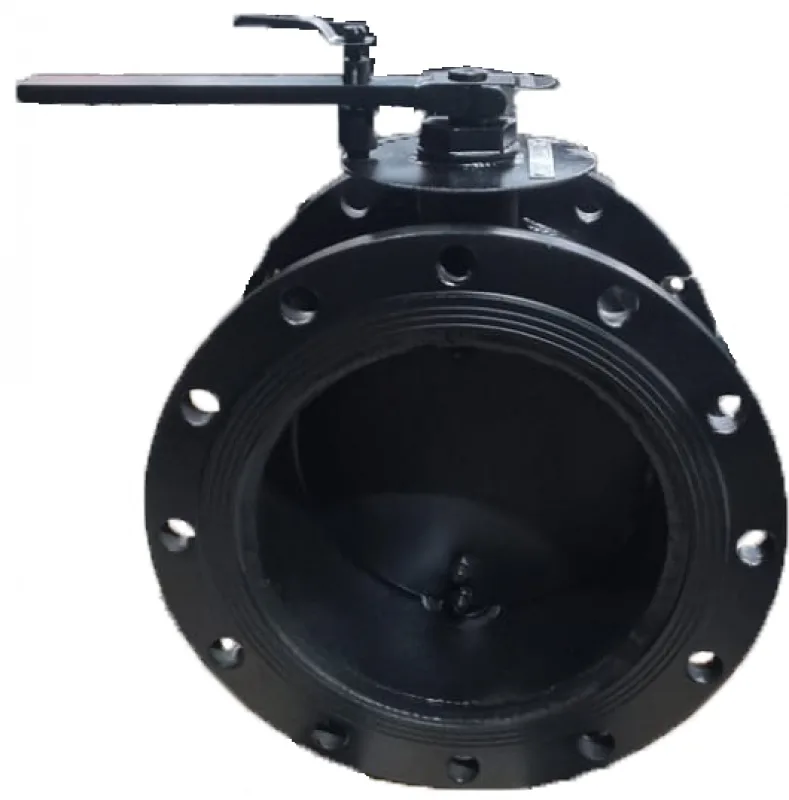

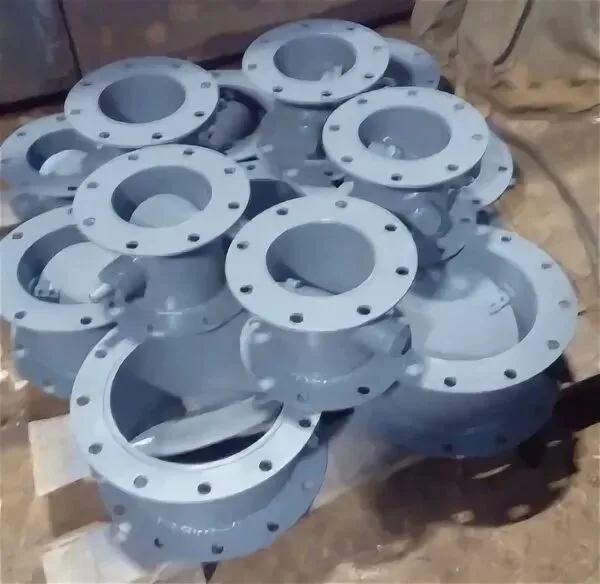

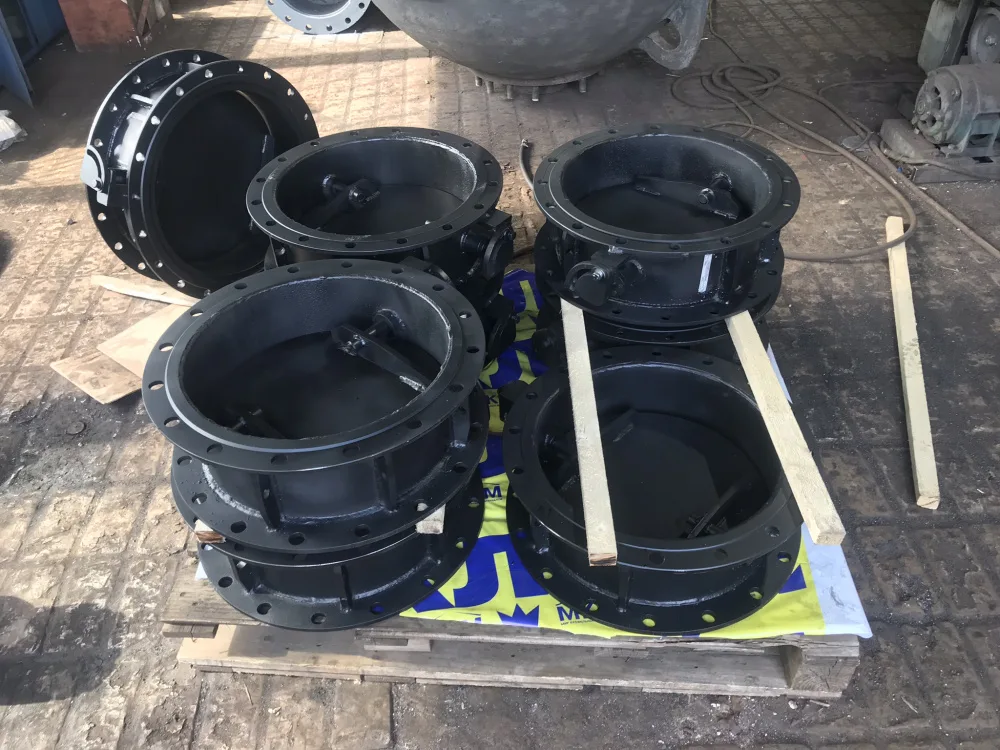

Дроссельный клапан, для холодных газов и воздуха с температурой до 100°С

Описание

Дроссельные клапаны/затворы  ДХ используются для регулирования потока газа или воздуха, отводимого/ подаваемого к горелкам термических печей промышленных или нагревательных , обжиговых машинах, а также на  других производствах.
Виды исполнений клапанов

ручные (рукоятка),
ручные с редуктором,
для АСУ ТП -электроприводные ( в комплекте с исполнительным механизмом МЭО, МЭП, либо любым другим электроприводом)

Габаритные размеры дроссельных клапанов ДХ
Проходное  сечение «F» клапанов (в квадратных метрах) при полном открытии и вес (в кг):



типоразмер
ДХ-50
ДХ-70
ДХ-80
ДХ-100
ДХ-125
ДХ-150
ДХ-200
ДХ-250
ДХ-300


F, м2
0,0017
0,003
0,0046
0,0062
0,0077
0,0124
0,0228
0,0388
0,0537


Масса, кг
6,12
7,25
8,05
10,9
17,75
20,75
33,3
38,1
59,4














типоразмер
ДХ-350
ДХ-400
ДХ-450
ДХ-500
ДХ-600
ДХ-700
ДХ-750
ДХ-800
ДХ-900


F, м2
0,0791
0,1064
0,137
0,1671
0,2488
0,3445
0,4415
0,457
0,558


Масса, кг
69,4
83,9
93,9
123,1
152,1
197,2
250,3
338,2
392,1



ДХ-50…ДХ-300 – до 2,5 кгс/см2 (Атм) (увеличение условного давления, возможно, по требованию заказчика)
ДХ-350…ДХ-900 – до 1,0 кгс/см2 (Атм) (увеличение условного давления, возможно, по требованию заказчика)

Характеристики

Производитель

Газгидроснаб
