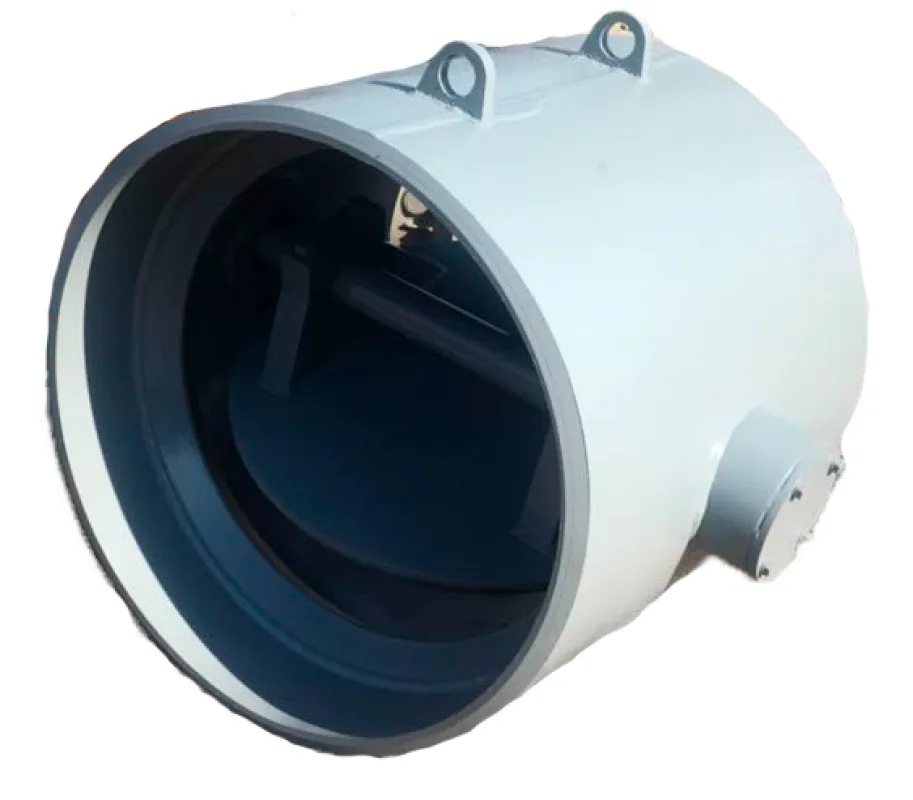

Клапан обратный 19с49нж

Описание

Схема


Материалы основных деталей




№ позиции


Наименование деталей в изделии


У1


ХЛ1


УХЛ1




1


Стакан


Сталь20


09Г2С*


12Х18Н10Т**




2


Прокладка


ПОН-А, ПОН-Б, ПМБ, Графлекс





3


Пробка резьбовая


Сталь20


09Г2С*


12Х18Н10Т**




4


   Ось



20Х13


20Х13


12Х18Н10Т**





5



Втулка


20Х13


20Х13


12Х18Н10Т**




6


Ухо


Сталь20


09Г2С*


12Х18Н10Т**




7


Корпус


Сталь20


09Г2С*


12Х18Н10Т**




8


Седло


Сталь20


09Г2С*


12Х18Н10Т**




9


Захлопка


Сталь20


09Г2С*


12Х18Н10Т**




10



Уплотнительные поверхности (наплавка) коррозионностойкая


06Х18Н19Т


06Х18Н19Т


Без наплавки







– Возможно изготовление деталей затвора из других низколегированных марок сталей по требованию заказчика
** – Возможно изготовление деталей затвора из других жаропрочных и нержавеющих марок сталей по требованию заказчика, (ссылка на опросной лист)
– Производитель оставляет за собой право вносить незначительные изменения в конструкцию изделия, не влияющие на его работоспособность




DN,мм
PN, кгс/см²



25


D, мм
D1, мм
D2, мм
D3, мм
L, мм
Масса, кг


400
398
*
550
610
670
*


450
450
*
600
660
700
*


500
500
*
660
730
780
*


600
600
*
770
845
885
*


700
690
*
875
960
1020
*


800
790
*
990
1075
1175
*


900
892
*
1090
1185
1285
*


1000
922
*
1210
1415
1410
*


1200
1192
*
1420
1525
1605
*




* - Указывается по запросу заказчика
– Возможно изготовление затворов обратных с иной строительной длиной и другими габаритными размерами по требованию заказчика
