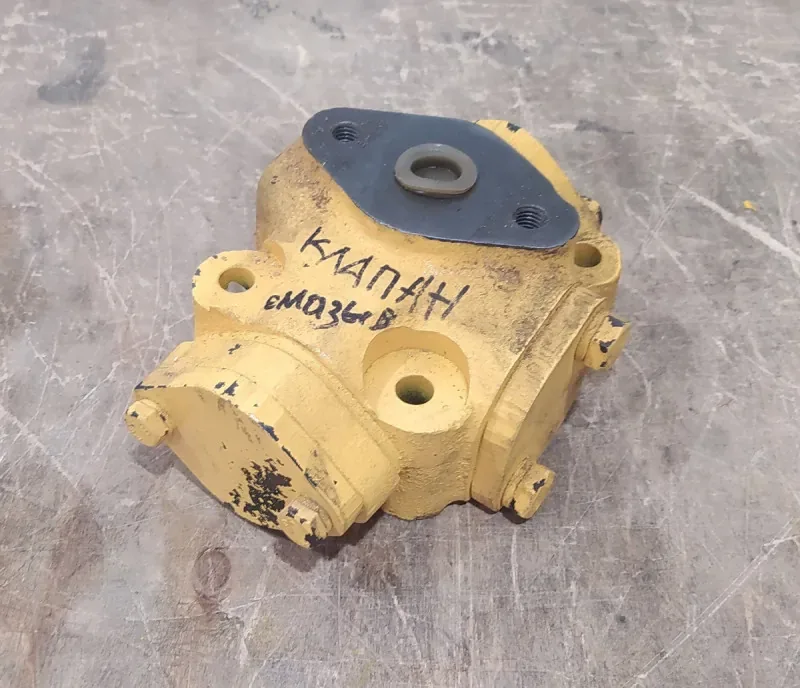

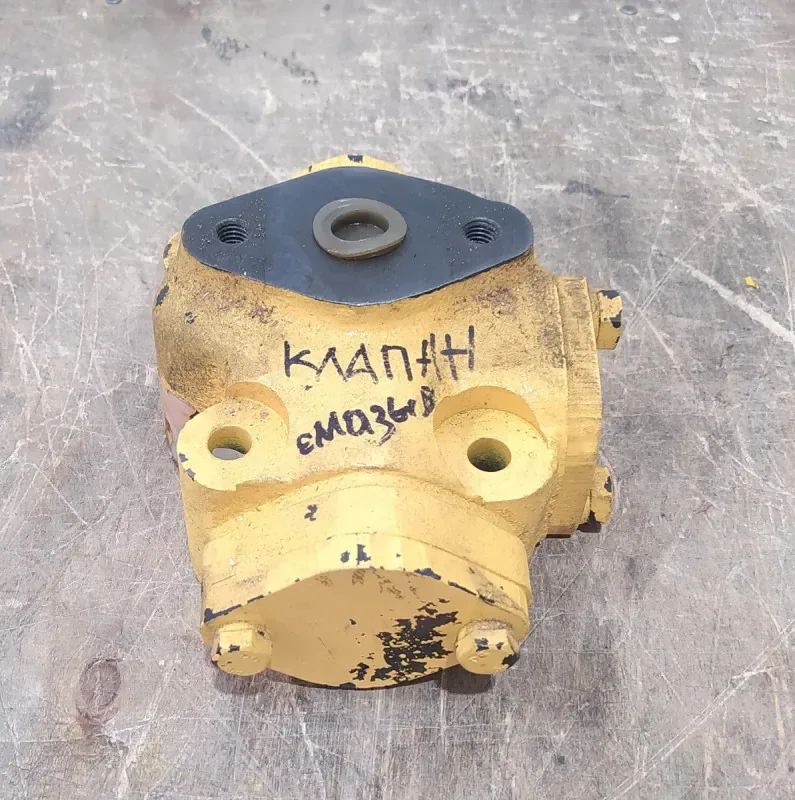

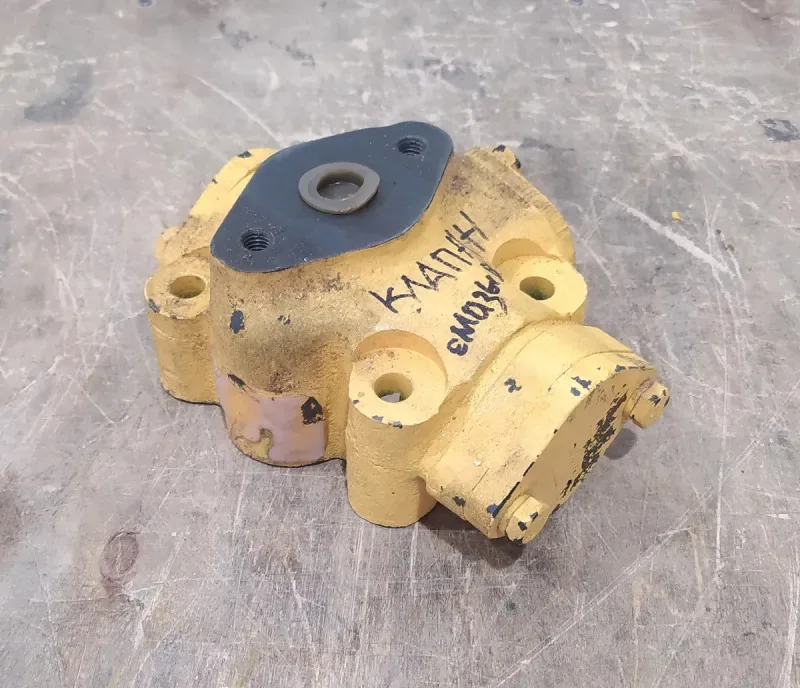

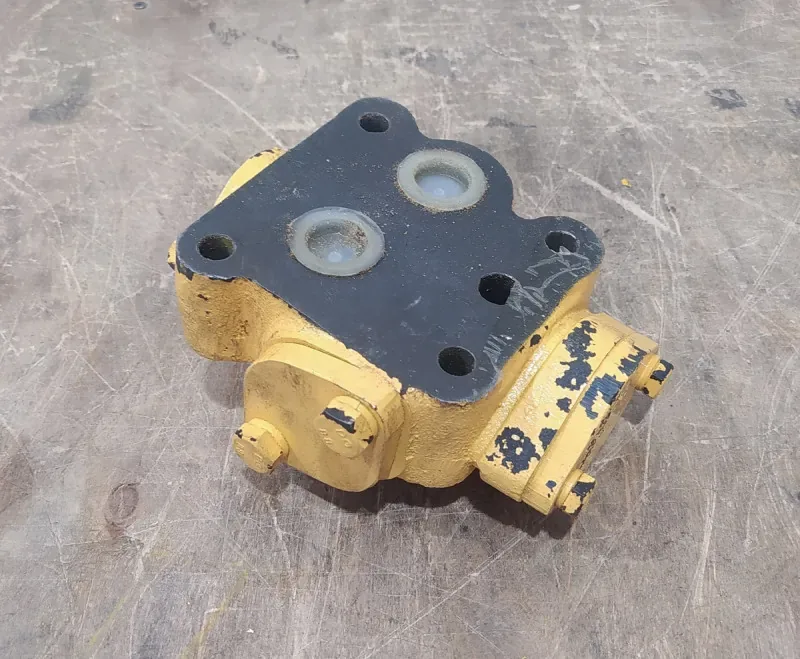

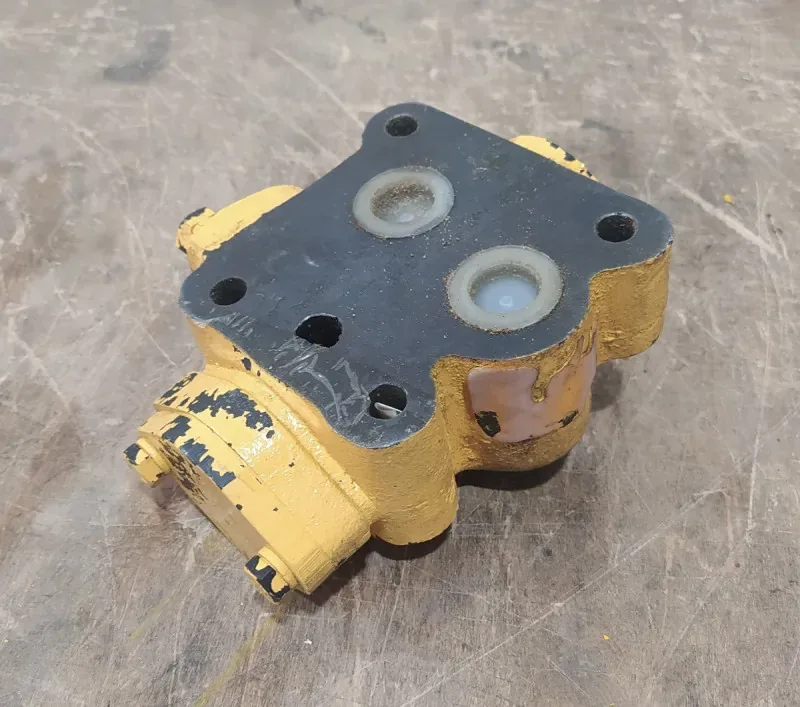

Клапан смазывающий ГТР SD16

Описание

Клапан смазывающий ГТР SD16 — 16Y-75-20000/144-15-24002
«Клапан смазывающий ГТР SD16» — смазочный клапан в составе системы гидротрансформатора и коробки передач бульдозера Shantui SD16. В описаниях встречается как смазочный всасывающий предохранительный (контрольный) клапан: поддерживает заданное рабочее давление масла, участвует в наполнении маслом и защищает систему от превышения давления (при росте сопротивления линии перепускает рабочую жидкость на слив). Для корректного подбора используйте 16Y-75-20000/144-15-24002: «Клапан смазывающий ГТР SD16 артикул 16Y-75-20000/144-15-24002».
Ключевые характеристики

Артикул: 16Y-75-20000; 144-15-24002; также встречаются записи 16Y7520000 и 1441524002
Тип/узел: смазочный клапан (lubrication valve ass’y) системы ГТР/КПП
Материал: сталь
Размеры/параметры: вес встречается 3,6 кг и 4,3 кг (в зависимости от источника)
Особенности конструкции: сборочный узел с пружиной и уплотнениями (O-ring), предусмотрен крепёж (в разборке указаны болты М8×25 и М10×25)

Применяемость

Shantui SD16 — гидротрансформатор/трансмиссия (клапан смазки КПП/ГТР)
Komatsu D65 — встречается в подборе по кросс-номеру 144-15-24002 (уточняйте исполнение)

Совместимость рекомендуется сверять по VIN и комплектации.
Кросс-номера и связанные артикула

144-15-24002 — альтернативная запись/кросс для узла 16Y-75-20000
16Y7520000 — вариант написания артикула без дефисов
1441524002 — вариант написания кросс-номера без дефисов

Сопутствующие детали

154-15-24110 / 154-15-14110 — корпус клапана
144-15-14130 — стержень (шток) клапана
175-15-14141 / 175-15-14140 — втулка направляющая
145-15-44160 — пружина
154-15-14150 — крышка
07000-73032 — уплотнительное кольцо (O-ring)
07000-73025 — уплотнительное кольцо (O-ring)
01010-50825 — болт (М8×25)
01010-51025 — болт (М10×25)
01010-51055 / 01010-51060 / 01010-51065 — крепёжные болты
01602-20825 — шайба
01602-21030 — шайба
154-15-14160 — уплотнение

Почему выбирать оригинал

Точная посадка — без подгонки, штатные крепления
Ресурс и надёжность — корректная работа узла
Упрощённый подбор — по OE/артикулу

Что проверить перед покупкой

VIN, модификацию, год/рестайлинг (если актуально)
Совпадение исполнения и комплектации
Состояние сопряжённых деталей — при износе менять комплектом

Рекомендации по установке

Снять узел по регламенту; очистить посадочные поверхности и каналы
Проверить и при необходимости заменить уплотнения и сопряжённые элементы
Установить новую деталь; затяжку выполнить по мануалу
После первых часов работы выполнить контрольный осмотр на герметичность


ГК «Клаксон» поставляет Клапан смазывающий ГТР SD16 артикул 16Y-75-20000/144-15-24002 и другие запчасти для грузовиков. Поможем подобрать по VIN и комплектации — чтобы вы могли купить Клапан смазывающий ГТР SD16 без риска ошибки.

Характеристики

Производитель

SHANTUI
