Полуприцеп тракторный 2ПС-9/12

Описание

Полуприцеп состоит из шасси, кузова, тормозной системы, гидропривода подъема кузова, электрооборудования.
- Шасси состоит из рамы с дышлом, заднего защитного устройства и ходовой системы. На шасси смонтированы гидропривод подъема кузова, привод тормозов, электрооборудование.
-Рама сварная выполнена из двух продольных лонжеронов (труба 1801008) соединенных между собой поперечными. В передней части рамы устанавливается дышло из стальной трубы 1801408. В средней части рамы приварен подрамник, переходной элемент между и рамой и ходовой системой.
- Ходовая система представляет собой балансирную тележку с жесткими балками. Левый и правый балансиры с колесами соединяются с рамой общей осью посредством болтов.
- Тормоза колодочные установлены на передних колесах балансирной тележки.
Привод рабочих тормозов- пневматический  от пневмосистемы трактора, а стояночный ручной механический.
- Гидропривод подъема кузова состоит из гидроцилиндра, рукавов высокого давления, трубопроводов, устройства запорного и крана ограничения подъема кузова.
- Электрооборудование и светосигнальная аппаратура состоит из вилки штепсельной, жгута проводов, фонарей (двух задних и фонаря освещения номерного знака) и световозвращателей (двух белых, четырех оранжевых боковых, двух красных задних).
-Кузов цельносварной из стального листа и труб прямоугольного сечения.

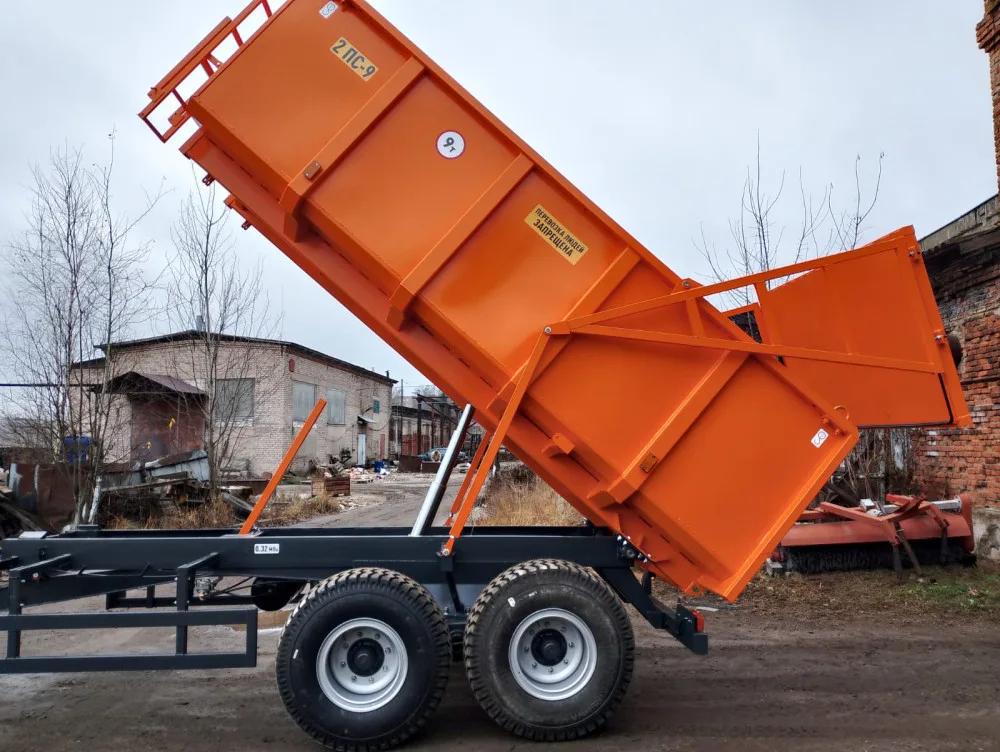

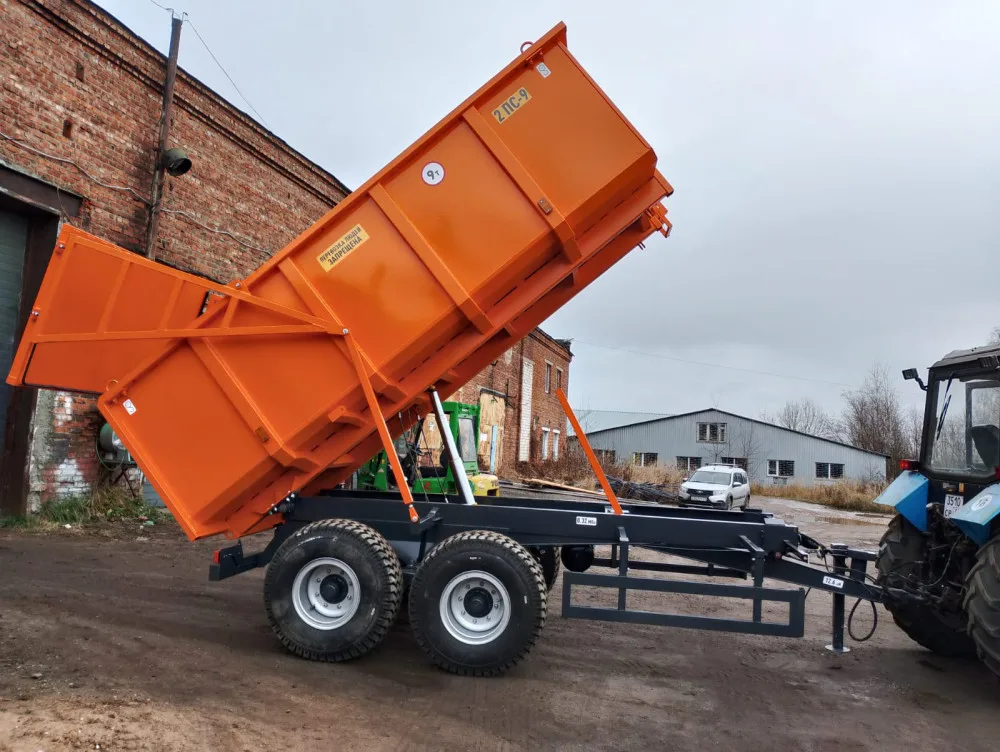

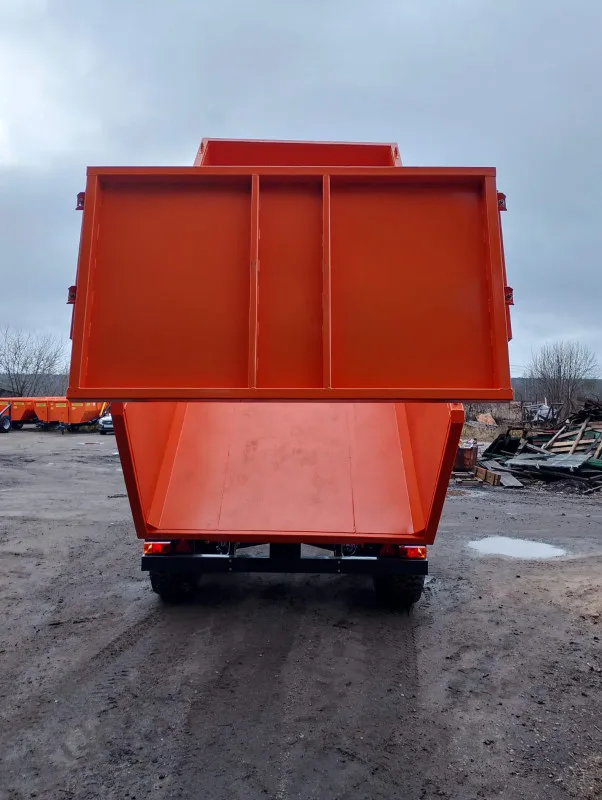

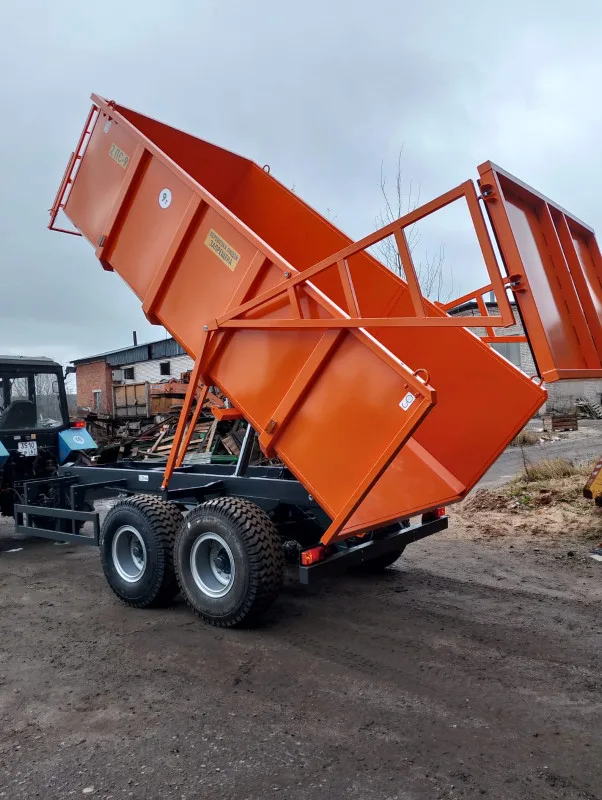

-Задний борт- сварная конструкция, устанавливается на кузов посредством рычагов и тяг, обеспечивающих открывание и закрывание при подъеме и опускании кузова.

Характеристики

Тип: полуприцеп
Грузоподъемность, т, не более: 9,9
Вместимость кузова, м:
- с основными бортами: 12,7
с надставными бортами (лист, 600мм): 18,1
- с надставными бортами (сетка , 1000мм): 21,7
Транспортная скорость, км/ч, не более: 25
Рабочее давление в гидросистеме, Мпа, не более: 16
Дорожный просвет, мм, не более: 300
Давление воздуха в шинах, МПа: 0,37
Размер колеи, мм: 2050



Масса и габариты

Масса, кг, не более (без ЗИП): 2950
Погрузочная высота, мм, не более - по полу кузова;: 1270
Погрузочная высота, мм, не более - по бортам;: 2580
Длина: 6010
Ширина: 2500
Высота: 2680
по надставным бортам (лист, 600 мм): 3180
- по надставными бортами (сетка , 1000мм): 3580



Шины

: 16,5/70
: 18HC14
