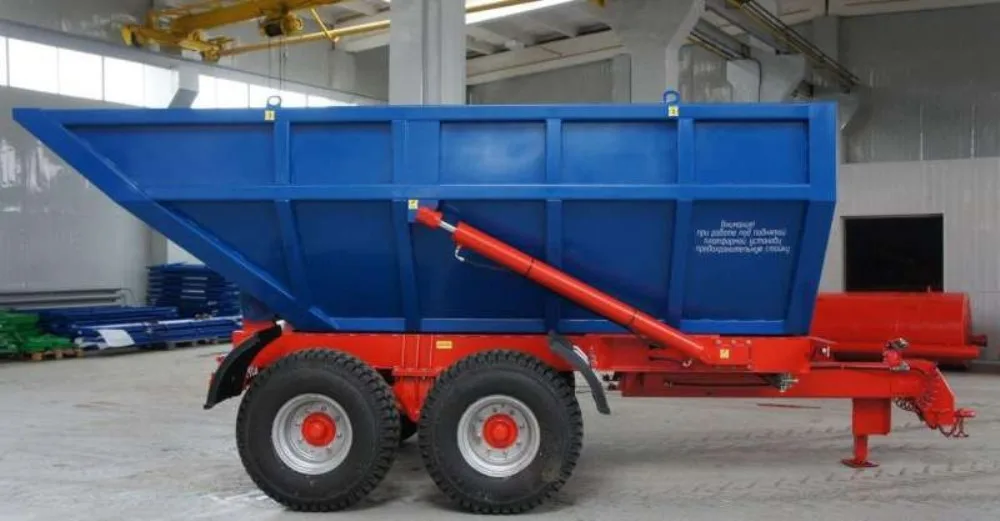

Полуприцеп тракторный самосвальный для жидких фракций ПТСЖ-12

Описание

Предназначается для перевозки и разгрузки как жидких и полужидких удобрений, так и строительных растворов, и асфальтобетонных смесей. Агрегатируется с колёсными тракторами классов 3,0-5,0 в зависимости от массы перевозимого груза, имеющими раздельно-агрегатную гидросистему, тягово-сцепное устройство по ГОСТ 3481, а также выводы для подключения пневматической тормозной системы по ГОСТ 4364, электрооборудования по ГОСТ 9200 и гидросистемы.
Технические характеристики:




1. Тяговый класс трактора, ТС


3,05,0




2. Масса перевозимого груза, кг, не более


12000




3.Масса снаряженного полуприцепа, кг, не более


4000




4. Полная масса, кг, не более


16000




5.Габаритные размеры полуприцепа, мм, не более:
        - длина
        - ширина
        - высота



6546
2440
2690




6. Внутренние размеры кузова, мм, не более:
        - длина: в верхней части/в нижней части
        - ширина: в верхней части/в нижней части
        - высота


5090/3395
2209/1155
1365




7. Объем кузова, м3, не более


11,3




8. Максимальная транспортная скорость движения, км/ч


25




9. Угол опрокидывания кузова, град.:


71




10. Подъёмный механизм кузова


Два гидроцилиндра
КГЦ-751.110-56-1600




11. Рабочее давление в гидросистеме, МПа (кгс/см2), не более


20 (200)




12. Время подъема груженого кузова, с, не более


20




13. Шины колёс


16,5/70-18;PR(HC)14 модель КФ-97




15. Давление в шинах, кРа (кгс/см2)


410(4,1)




16. Ширина колеи колёс, мм, 10


2040




17. База полуприцепа, мм, 10


1190




18. Дорожный просвет, мм, не менее


380




19. Минимальный радиус поворота, м


8,5




20. Рабочая тормозная система


привод пневматический, тормоза колодочные барабанного типа, действуют на все колёса




21. Рабочее давление в тормозной системе, МПа(кгс/см2),
не менее


0,48(4,8)




22. Стояночная тормозная система


Механическая с ручным приводом




23. Электрооборудование


однопроводная система посто-янного тока напряжением 12В с питанием от тягача

Характеристики

Производитель

МордовАгроМаш
