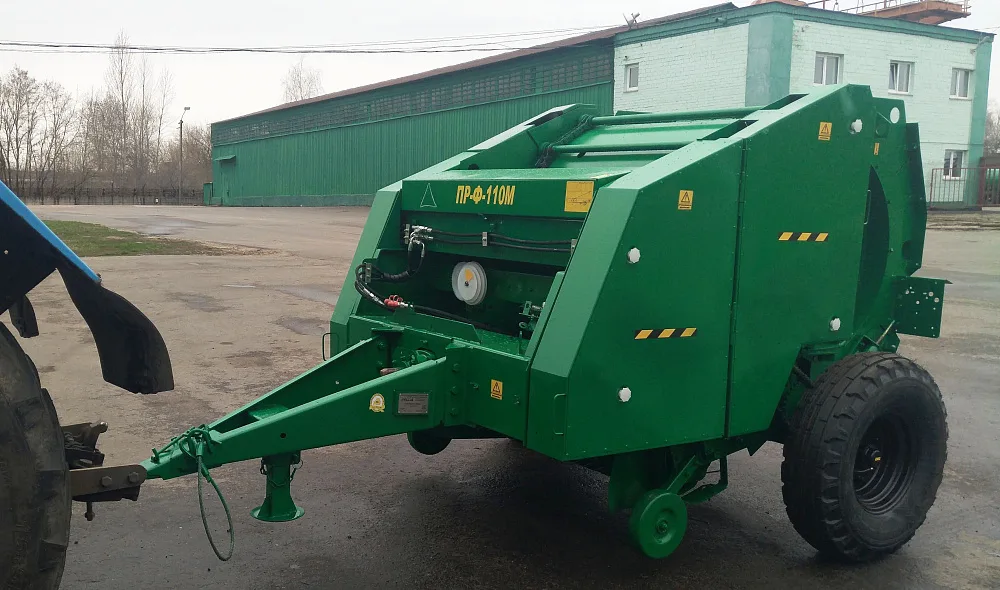

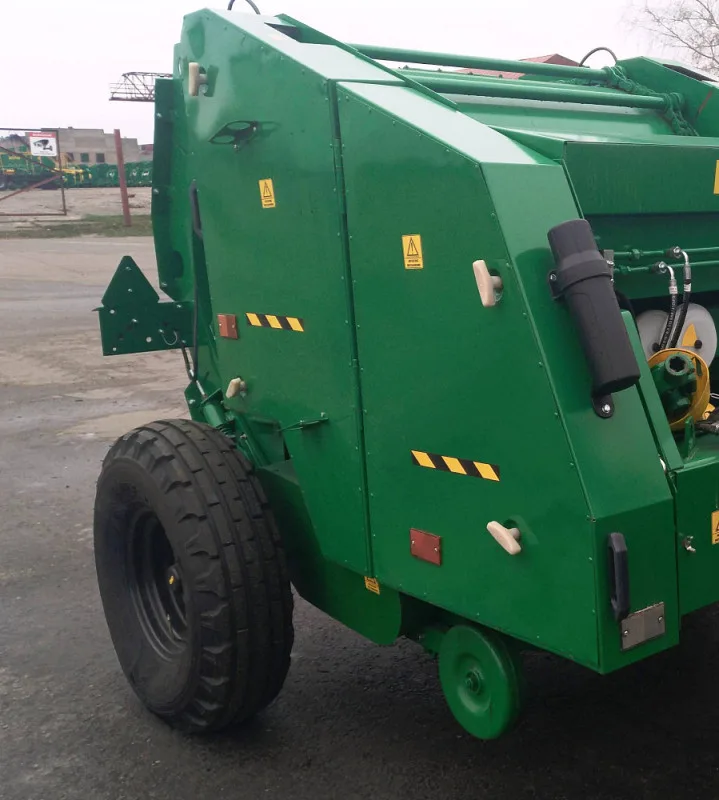

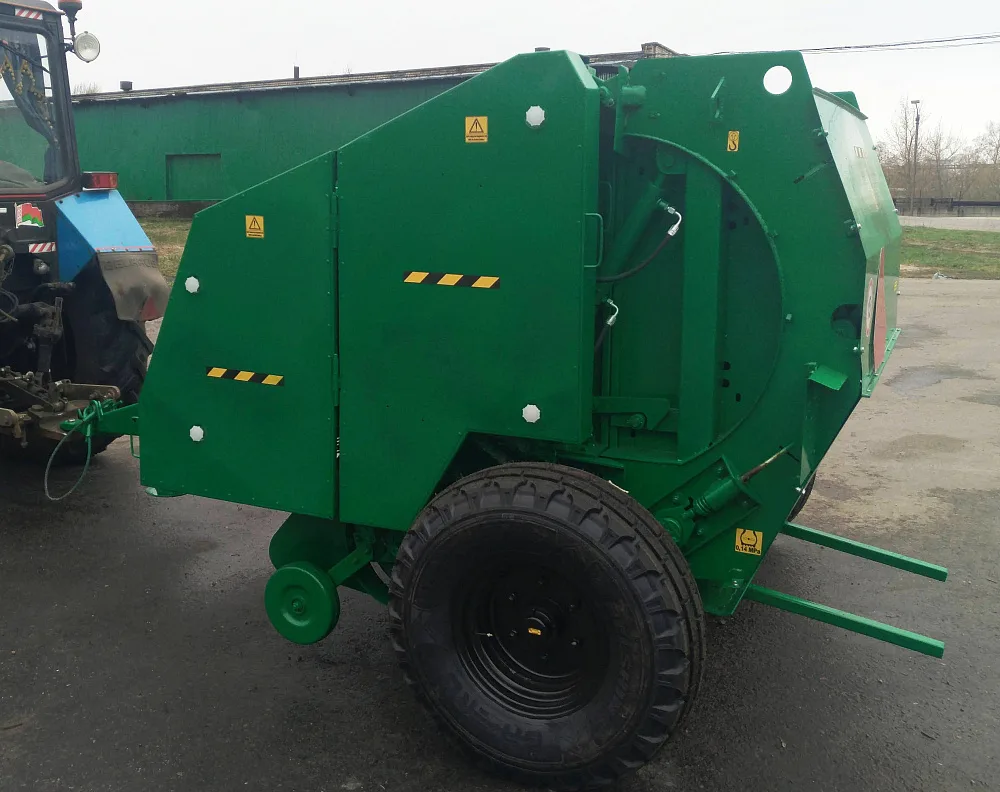

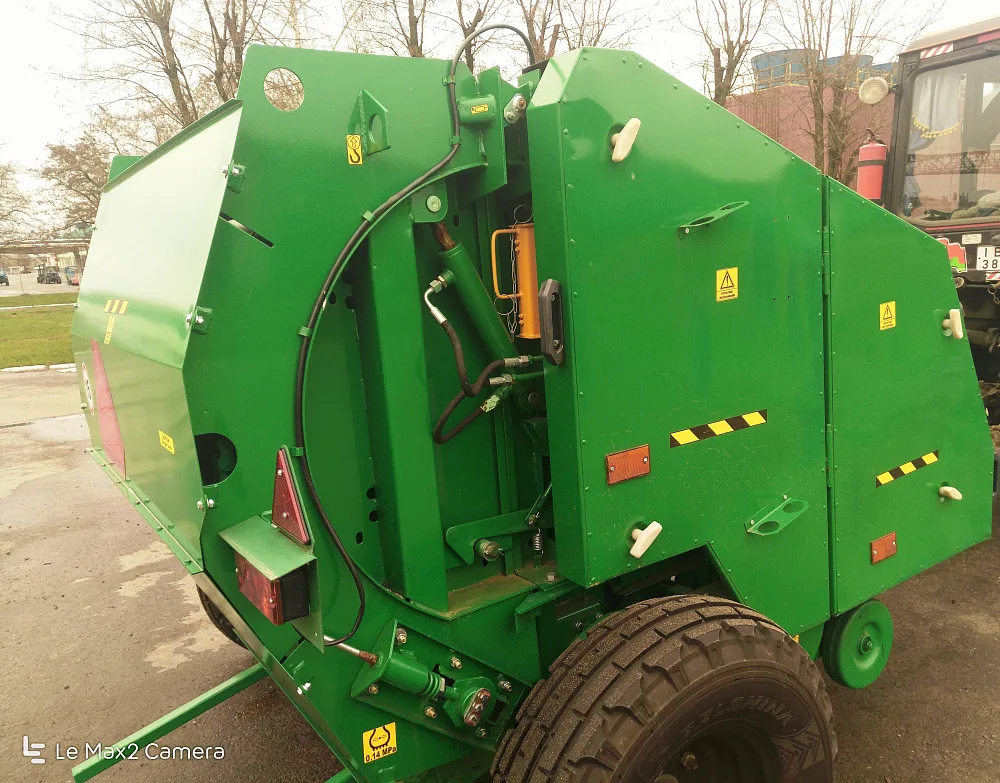

Пресс-подборщик рулонный ПРФ-110М

Описание

Пресс-подборщик рулонный ПР-Ф-110М предназначен для подбора с одновременным прессованием в рулоны валков сена или соломы и последующей обмоткой их полипропиленовым шпагатом.
Пресс-подборщик ПР-Ф-110М рекомендуется применять на уборке сена из однолетних и многолетних культур, возделываемых в чистом виде и в смешанных посевах как на пашне, так и на луговых угодьях и окультуренных сенокосах, а также соломы зерновых злаковых культур (ячмень, пшеница, рожь).
Пресс-подборщик ПР-Ф-110М формирует рулоны в камере прессования постоянного объема под воздействием бесконечного цепочно- скалочного конвейера, что обеспечивает в поперечном разрезе поковки сохранность корма   от самосогревания благодаря рыхлой сердцевине, и хорошее уплотнение верхних слоев.
Механизм обвязки обеспечивает три варианта пошагового расположения шпагата на наружной поверхности рулона с обеспечением надежной заделке его концов, что позволяет экономно расходовать полипропиленовый шпагат в зависимости от использования рулонов для кормления или подстилки, а также от способов их погрузки, транспортирования и хранения.
Под установку бобин шпагата в ящике предусмотрены секции, количество которых обеспечивает работу машины в течении рабочего дня.
Пресс-подборщик ПР-Ф-110М является модернизированным исполнением базовой модели путем внедрения следующих технических решений:

 увеличена жесткость пружин вывешивания подборщика для улучшения копирования микрорельефа поля;


 в гидросистеме применены унифицированные фитинги, изготовленные на высокотехнологичном оборудовании;

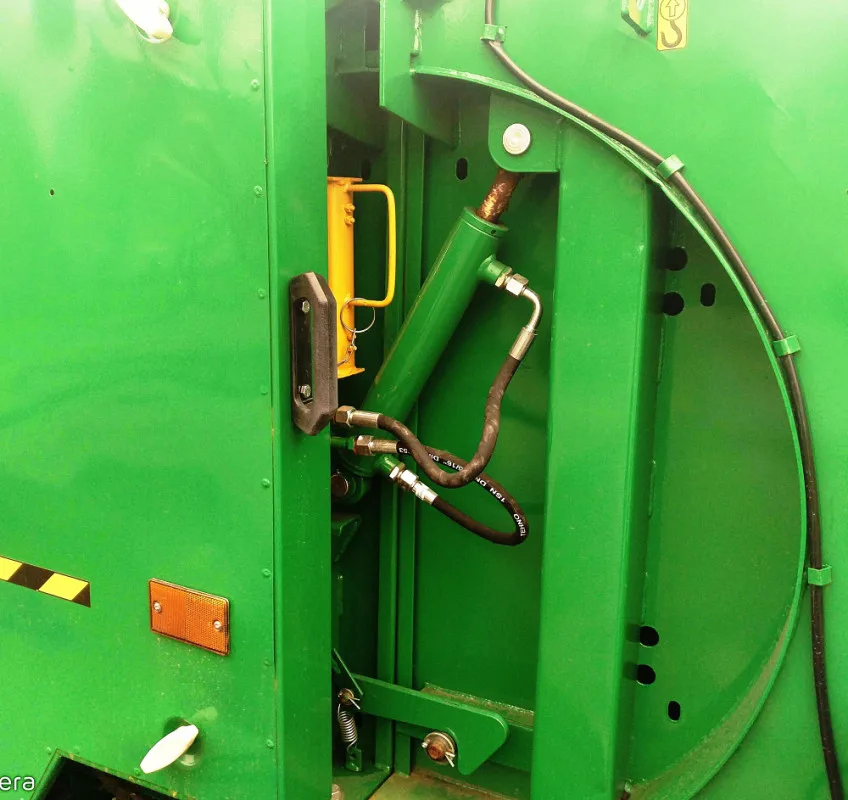

 в гидросистему введён дроссель с обратным клапаном, что сокращает время подъёма задней камеры при выгрузке сформированного рулона;


вместо металлических трубопроводов введены рукава высокого давления с условным проходом 8мм и прорезиненные прижимы, что повышает надёжность и технологичность конструкции, её ремонтопригодность;


введена съёмная сница, что повышает транспортабельность пресс-подборщика;


повышено качество изготовления пружинных зубьев подборщика за счет применения специализированного оборудования, что позволило устранить задевание зубьями о скаты и повысить их надёжность;


улучшен дизайн пресс-подборщика за счёт применения оригинальных липких аппликаций и пластмассовых противооткатных упоров;


улучшено качество изготовления пластмассовых изделий за счёт использования высокотехнологического оборудования;


заменена промежуточная опора привода от вала отбора мощности трактора к редуктору карданным валом с предохранительной муфтой (срезной болт).

В качестве отдельных опций на пресс-подборщике ПР-Ф-110М предусмотрена установка:

прицепной европетли;


 прорезиненных опорных колёс подборщика с уширенным в полтора раза ободом;


 пластикового тубуса для хранения документов;


счетчика рулонов;


 боковые щитки на подборщике, устраняющие "чирение" о них при работе крайних пружинных зубьев;


обвязывающего аппарата с ручным приводом для подачи шпагата.





Тип
 полуприцепной


  Ширина захвата, м
 1,4


  Габаритные размеры, м:



- длина
 4,0


  - ширина
2,3


  - высота
 2,2


  Масса, т
 1,7


  Частота вращения вала отбора мощности трактора, мин-1
 540


  Размеры рулона, м:



  - диаметр
 1,1


  - длина
 1,2


  Масса рулона, кг:



  - на сене
120-200


  - на соломе
80-130


  Рабочая скорость, км/ч
6-12


  Производительность за час основного времени (на сене), т
3,2-4,5


  Трактор, тяговый класс
1,4


  Тип тягово-сцепного устройства трактора
 ТСУ-1Ж

Характеристики

Производитель

БобруйскАгроМаш
