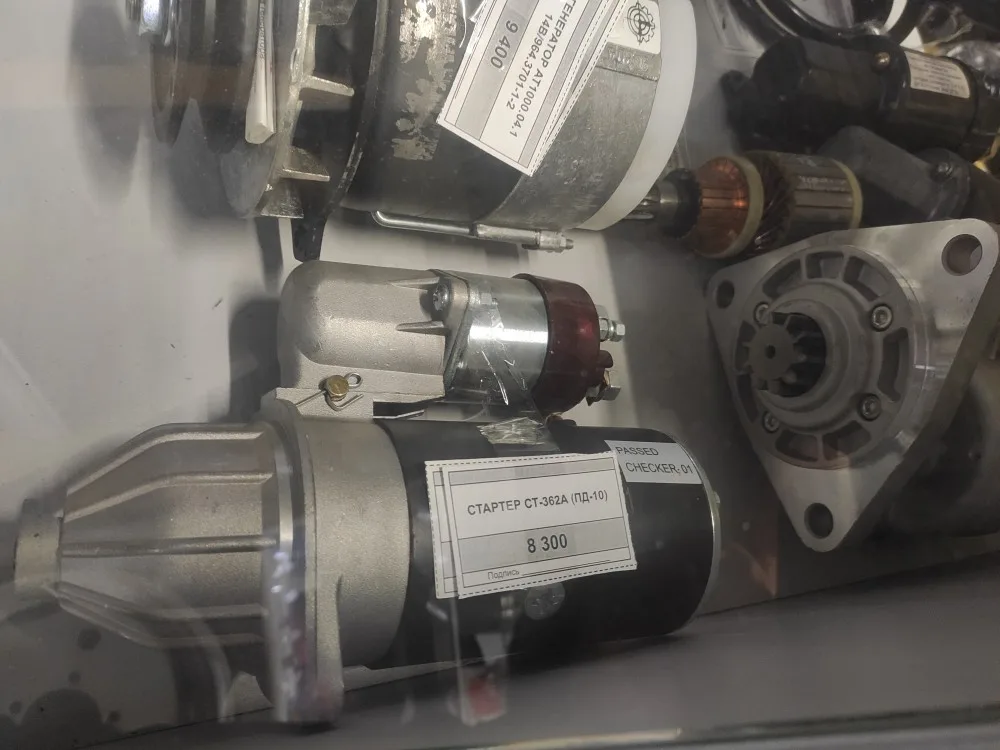

Стартер СТ-362А пускового двигателя ПД-10. стартер ПД-10 СТ-362

Описание

Стартер СТ 362 пускового двигателя ПД 10 объединяет электромагнитное втягивающее реле, электродвигатель, механизм привода и включается выключателем ВК 317 А, находящимся на щитке приборов.
Электродвигатель стартера, мощностью 0,5 кВт (0,7 л.с.), постоянного тока смешанного возбуждения с торцевым коллектором.
Якорь стартера вращается в двух подшипниках изготовленных из бронзографита, вмонтированные в крышки стартера.
На задней крышке размещены два неизолированных и два изолированных щеткодержателя, в которых имеется зацепление шестерни с венцом маховика, а передача вращающего момента от стартера к двигателю выполняется при помощи роликовой муфты свободного хода привода, передвигающегося по шлицам якорного вала.
При помощи рычага включения, соединенного подпружиненной серьгой с якорем втягивающего реле, осуществляется перемещение привода и ввод шестерни в зацепление с венцом маховика.
Устройство тягового реле и муфты свободного хода аналогично стартеру СТ 212 А.

Характеристики

Производитель

СТ
