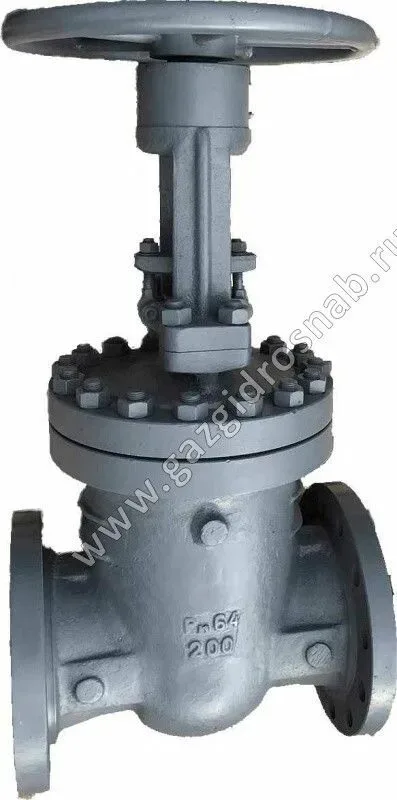

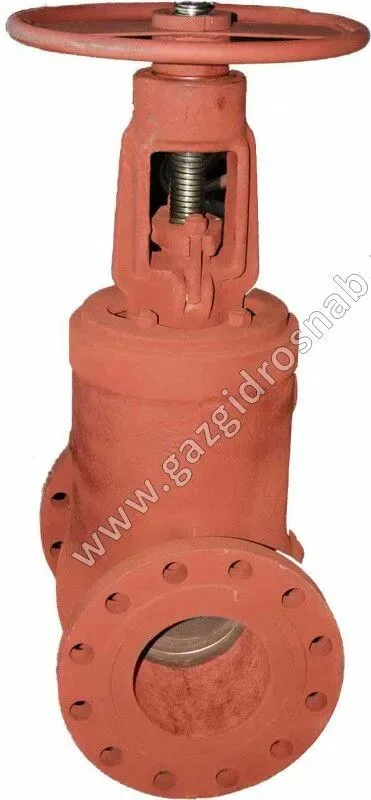

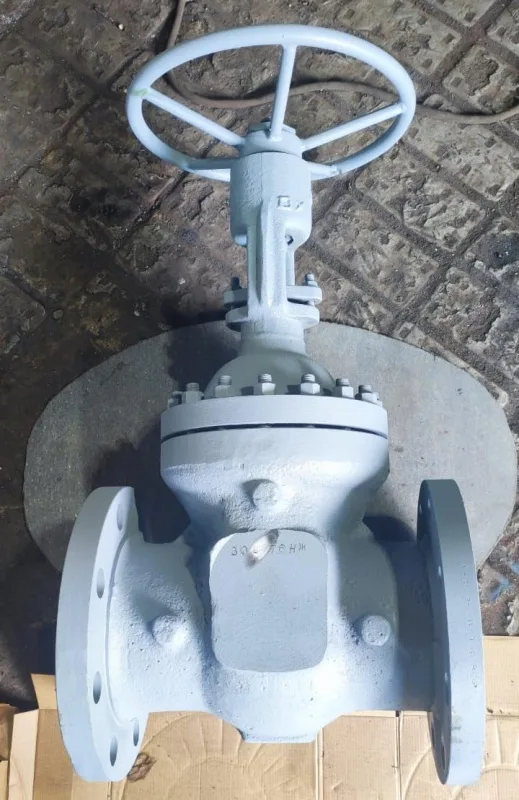

Задвижка 30с576нж Ду150 Ру63 сальниковая с выдвижным шпинделем

Описание

Условное обозначение задвижек клиновых с выдвижным шпинделем



ЗК
XХ.
Х.
ХХХ.
ХХ.


Тип управления


Редуктор
Р





Электропривод
ЭП





Исполнение по присоединению  к трубопроводу


Фланцевое

Ф




Приварное

П




Номинальный диаметр


DN


 50-300



Номинальное давление


PN



 63





Габаритные размеры задвижки клиновой штампосварной



Условное обозначение
Наименование
DN, мм

PN
кгс/см2

d**
L*
H***
Номинальныйдиаметрболтовили шпилек


ЗК.Ф.ЭП.50.63
30с976нж
50
63
22
250
440



ЗК.Ф.ЭП.80.63
30с976нж
80
63
22
310
530



ЗК.Ф.ЭП.100.63
30с976нж
100
63
26
350
600



ЗК.Ф.ЭП.150.63
30с976нж
150
63
33
450
790



ЗК.Ф.ЭП.200.63
30с976нж
200
63
33
550
980



ЗК.Ф.ЭП.250.63
30с976нж
250
63
39
650
1130



ЗК.Ф.ЭП.300.63
30с976нж
300
63
39
750
1142



ЗК.Ф.Р.50.63
30с576нж
50
63
22
250
440



ЗК.Ф.Р.80.63
30с576нж
80
63
22
310
530



ЗК.Ф.Р.100.63
30с576нж
100
63
26
350
600



ЗК.Ф.Р.150.63
30с576нж
150
63
33
450
790



ЗК.Ф.Р.200.63
30с576нж
200
63
33
550
980



ЗК.Ф.Р.250.63
30с576нж
250
63
39
650
1130



ЗК.Ф.Р.300.63
30с576нж
300
63
39
750
1142




Внимание!
** Присоеденительные размеры фланцев в соответствии с ГОСТ 33259-2015 Фланцы арматуры, соединительных частей и трубопроводов на номинальное давление до PN 250.
*** Высота задвижки , H, сообщается по запросу.

Климатическое исполнение
по ГОСТ 15150:• «У» (температура окружающего воздуха от минус 40 °С до плюс 40 °С);• «Т» (температура окружающего воздуха от минус 10 °С до плюс 50 °С);• «ХЛ» (температура окружающего воздуха от минус 60 °С до плюс 40 °С).Категория размещения задвижек – 1 по ГОСТ 15150.По требованию заказчика возможно изготовление изделий в иных климатических исполнениях.

Класс герметичности
по ГОСТ 9544-2015 «В», «С» или «D». По требованию задвижки могут быть выполнены в соответствии с классом герметичности «А» (без видимых протечек) на момент приемосдаточных испытаний.


Схема задвижки клиновой 30с576нж

Характеристики

Производитель

Газгидроснаб
