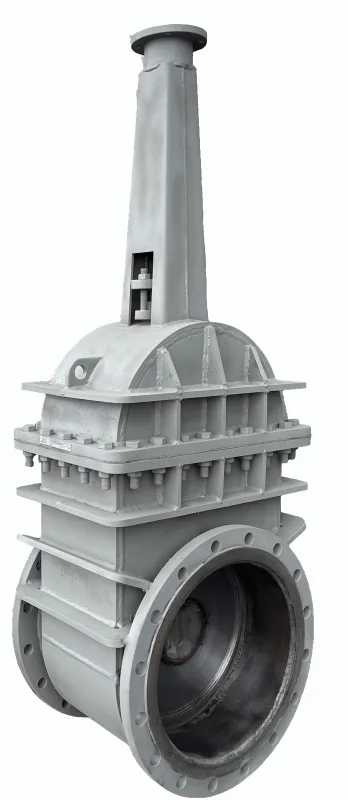

Задвижка 30с914нж Ду2000 Ру2,5 клиновая штампосварная с выдвижным шпинделем

Описание

Условное обозначение задвижек клиновых штампосварных



ЗК
X.
ХХХ.
ХХ.


Тип уплотнения


-





-





Исполнение по присоединению  к трубопроводу


Фланцевое
Ф




Приварное
П




Номинальный диаметр


DN

 1400-2000



Номинальное давление


PN


 2,5








Схема задвижки


Габаритные и присоеденительные размеры фланца













Габаритные размеры задвижки клиновой штампосварной



Условное обозначение
Наименование
DN, мм

PN
кгс/см2

D**
D1**
n**
d**
L*
H***
Номинальныйдиаметрболтовили шпилек


ЗК.Ф.250.10
30с942нж
250
10
390
350
12
22
250
*
М20


ЗК.Ф.300.10
30с942нж
300
10
440
400
12
22
270
*
М20


ЗК.Ф.400.6
30с946нж
400
6
535
495
16
22
310
*
М20


ЗК.Ф.500.6
30с946нж
500
6
640
600
16
22
350
*
М20


ЗК.Ф.600.6
30с946нж
600
6
755
705
20
26
390
*
М24


ЗК.Ф.800.4
30с947нж
800
4
975
920
24
30
470
*
М27


ЗК.Ф.800.16
30с950нж
800
16
1020
950
24
39
1000
*
М36


ЗК.Ф.1000.4
30с947нж
1000
4
1175
1120
28
30
550
*
М27


ЗК.Ф.1200.4
30с947нж
1200
4
1375
1320
32
30
630
*
М27


ЗК.Ф.1400.2.5
30с914нж
1400
2,5
1575
1520
36
30
710
*
М27


ЗК.Ф.1600.2.5
30с914нж
1600
2,5
1785
1730
40
30
*
*
М27


ЗК.Ф.2000.2.5
30с914нж
2000
2,5
2190
2130
48
30
*
*
М27


ЗК.Ф.1400.1
30с911нж
1400
1
1575
1520
36
30
*
*
М27


ЗК.Ф.1500.1
30с911нж
1500
1
1690
1630
40
30
*
*
М27


ЗК.Ф.1600.1
30с911нж
1600
1
1785
1730
40
30
*
*
М27


ЗК.Ф.2000.1
30с911нж
2000
1
2190
2130
48
30
*
*
М27



Внимание!
* Строительная длина L - в соответствии с ГОСТ 3706-93 ЗАДВИЖКИ. Строительные длины, Ряд 3.
** Присоеденительные размеры фланцев в соответствии с ГОСТ 33259-2015 Фланцы арматуры, соединительных частей и трубопроводов на номинальное давление до PN 250.
*** Высота задвижки , H, сообщается по запросу.

Климатическое исполнение
по ГОСТ 15150:• «У» (температура окружающего воздуха от минус 40 °С до плюс 40 °С);• «Т» (температура окружающего воздуха от минус 10 °С до плюс 50 °С);• «ХЛ» (температура окружающего воздуха от минус 60 °С до плюс 40 °С).Категория размещения задвижек – 1 по ГОСТ 15150.По требованию заказчика возможно изготовление изделий в иных климатических исполнениях.

Класс герметичности
по ГОСТ 9544-2015 «В», «С» или «D». По требованию задвижки могут быть выполнены в соответствии с классом герметичности «А» (без видимых протечек) на момент приемосдаточных испытаний.

Требования к выбору электроприводов



DN, мм

PN
кгс/см2

Обозначение по чертежу
Полное число оборотов втулки кулачковой
Настройка муфты крутящего момента, Н.м
Тип присоединиения к арматуре по ГОСТ 34287


250
10
ЗК.Ф.250.10
50
110
Б


300
10
ЗК.Ф.300.10
50
125
Б


400
6
ЗК.Ф.400.6
66
150
Б


500
6
ЗК.Ф.500.6
63
290
Б


600
6
ЗК.Ф.600.6
75
380
Б


800
4
ЗК.Ф.800.4
100
530
В


800
16
ЗК.Ф.800.16
80
2250
Г


1000
4
ЗК.Ф.1000.4
125
840
В


1200
4
ЗК.Ф.1200.4
120
1440
Г


1400
2,5
ЗК.Ф.1400.2.5
*
*
Г


1600
2,5
ЗК.Ф.1600.2.5
*
*
Г


2000
2,5
ЗК.Ф.2000.2.5
*
*
Г


1400
1
ЗК.Ф.1400.1
*
*
Г


1500
1
ЗК.Ф.1500.1
*
*
Г


1600
1
ЗК.Ф.1600.1
*
*
Г


2000
1
ЗК.Ф.2000.
*
*
Г



* Данные предоставляются по запросу

Характеристики

Производитель

Газгидроснаб
