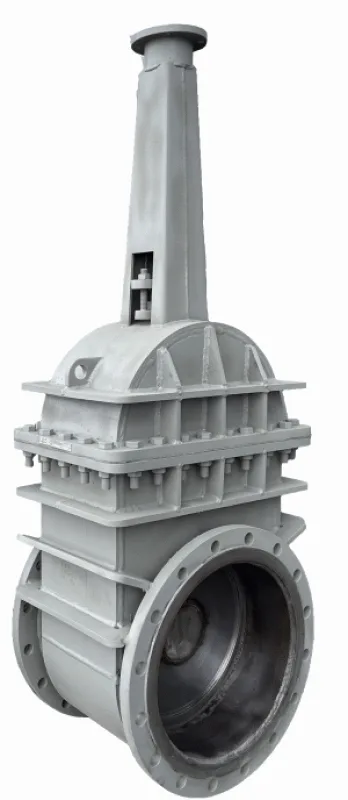

Задвижка 30с947нж Ду1200 Ру4 клиновая штампосварная с выдвижным шпинделем

Описание

Условное обозначение задвижек клиновых штампосварных




ЗК
X.
ХХХ.
ХХ.




Тип уплотнения


-





Исполнение по присоединению к трубопроводу


Фланцевое
Ф




Приварное
П




Номинальный диаметр


DN

800–1200



Номинальное давление


PN


4






Схема задвижки


Габаритные и присоединительные размеры фланца


Габаритные размеры задвижки клиновой штампосварной




Условное обозначение
Наименование
DN, мм

PN
кгс/см²

D**
D1**
n**
d**
L*
H***
Номинальныйдиаметрболтовили шпилек




ЗК.Ф.250.10
30с942нж
250
10
390
350
12
22
250
*
М20


ЗК.Ф.300.10
30с942нж
300
10
440
400
12
22
270
*
М20


ЗК.Ф.400.6
30с946нж
400
6
535
495
16
22
310
*
М20


ЗК.Ф.500.6
30с946нж
500
6
640
600
16
22
350
*
М20


ЗК.Ф.600.6
30с946нж
600
6
755
705
20
26
390
*
М24


ЗК.Ф.800.4
30с947нж
800
4
975
920
24
30
470
*
М27


ЗК.Ф.800.16
30с950нж
800
16
1020
950
24
39
1000
*
М36


ЗК.Ф.1000.4
30с947нж
1000
4
1175
1120
28
30
550
*
М27


ЗК.Ф.1200.4
30с947нж
1200
4
1375
1320
32
30
630
*
М27


ЗК.Ф.1400.2.5
30с914нж
1400
2,5
1575
1520
36
30
710
*
М27


ЗК.Ф.1600.2.5
30с914нж
1600
2,5
1785
1730
40
30
*
*
М27


ЗК.Ф.2000.2.5
30с914нж
2000
2,5
2190
2130
48
30
*
*
М27


ЗК.Ф.1400.1
30с911нж
1400
1
1575
1520
36
30
*
*
М27


ЗК.Ф.1500.1
30с911нж
1500
1
1690
1630
40
30
*
*
М27


ЗК.Ф.1600.1
30с911нж
1600
1
1785
1730
40
30
*
*
М27


ЗК.Ф.2000.1
30с911нж
2000
1
2190
2130
48
30
*
*
М27





Внимание
* Строительная длина L — в соответствии с ГОСТ 3706-93 ЗАДВИЖКИ. Строительные длины, Ряд 3.
** Присоединительные размеры фланцев в соответствии с ГОСТ 33259-2015 Фланцы арматуры, соединительных частей и трубопроводов на номинальное давление до PN 250.
*** Высота задвижки H сообщается по запросу.


30с947нж и 30с547нж — отличие и взаимозаменяемость
Задвижки 30с947нж и 30с547нж относятся к близким конструктивным исполнениям клиновых штампосварных задвижек с выдвижным шпинделем на PN 4. Основное отличие заключается в способе управления: 30с547нж комплектуется механическим редуктором, а 30с947нж предназначена для работы с электроприводом</strong >.
ООО «Газгидроснаб» производит 30с947нж. Если в проекте, спецификации или заявке указана 30с547нж, задвижка 30с947нж может рассматриваться в качестве альтернативного исполнения при условии, что допускается электрическое управление. Перед заменой необходимо проверить соответствие DN, PN, строительной длины, присоединительных размеров, материалов, рабочей среды и требований проекта.




Параметр
30с547нж
30с947нж




Тип
клиновая штампосварная
клиновая штампосварная


Номинальное давление
PN 4
PN 4


Основное отличие
механический редуктор
электропривод





Ищете 30с547нж?
Направьте специалистам «Газгидроснаб» параметры требуемой задвижки — мы проверим возможность применения выпускаемой 30с947нж и подберем исполнение и электропривод под требования проекта.


Климатическое исполнение
По ГОСТ 15150:

«У» — температура окружающего воздуха от −40 до +40 °C;
«Т» — температура окружающего воздуха от −10 до +50 °C;
«ХЛ» — температура окружающего воздуха от −60 до +40 °C.
Категория размещения задвижек — 1 по ГОСТ 15150.
По требованию заказчика возможно изготовление изделий в иных климатических исполнениях.

Класс герметичности
По ГОСТ 9544-2015 — классы «В», «С» или «D». По требованию задвижки могут быть выполнены в соответствии с классом герметичности «А» (без видимых протечек) на момент приемосдаточных испытаний.
Требования к выбору электроприводов




DN, мм

PN
кгс/см²

Обозначение по чертежу
Полное число оборотов втулки кулачковой
Настройка муфты крутящего момента, Н·м
Тип присоединения к арматуре по ГОСТ 34287




250
10
ЗК.Ф.250.10
50
110
Б


300
10
ЗК.Ф.300.10
50
125
Б


400
6
ЗК.Ф.400.6
66
150
Б


500
6
ЗК.Ф.500.6
63
290
Б


600
6
ЗК.Ф.600.6
75
380
Б


800
4
ЗК.Ф.800.4
100
530
В


800
16
ЗК.Ф.800.16
80
2250
Г


1000
4
ЗК.Ф.1000.4
125
840
В


1200
4
ЗК.Ф.1200.4
120
1440
Г


1400
2,5
ЗК.Ф.1400.2.5
*
*
Г


1600
2,5
ЗК.Ф.1600.2.5
*
*
Г


2000
2,5
ЗК.Ф.2000.2.5
*
*
Г


1400
1
ЗК.Ф.1400.1
*
*
Г


1500
1
ЗК.Ф.1500.1
*
*
Г


1600
1
ЗК.Ф.1600.1
*
*
Г


2000
1
ЗК.Ф.2000.1
*
*
Г




* Данные предоставляются по запросу

Характеристики

Производитель

Газгидроснаб
