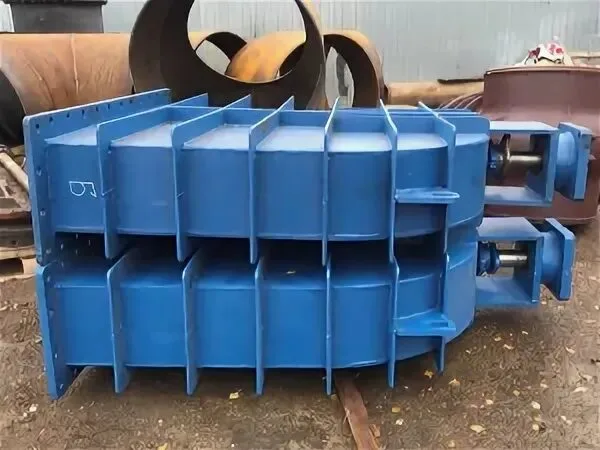

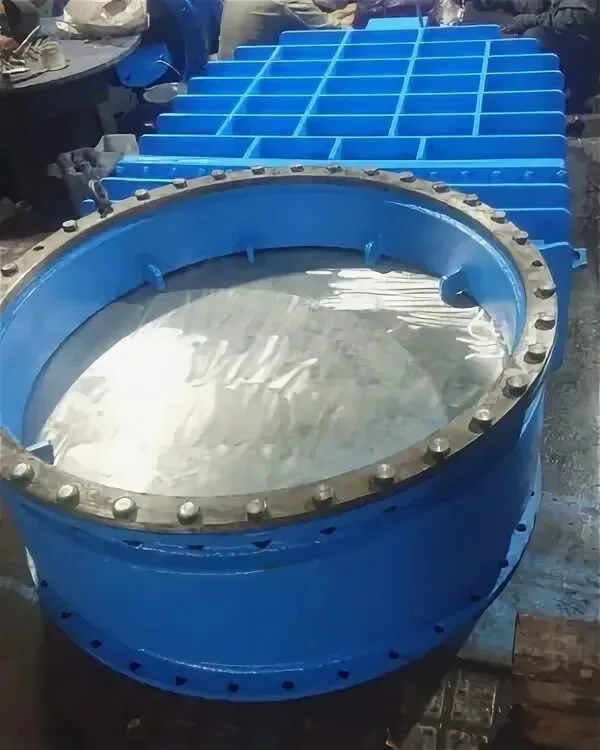

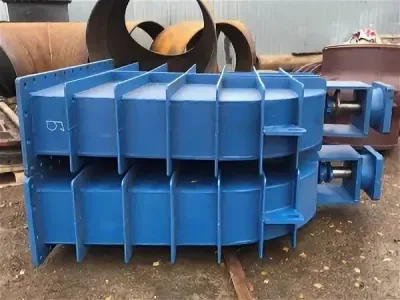

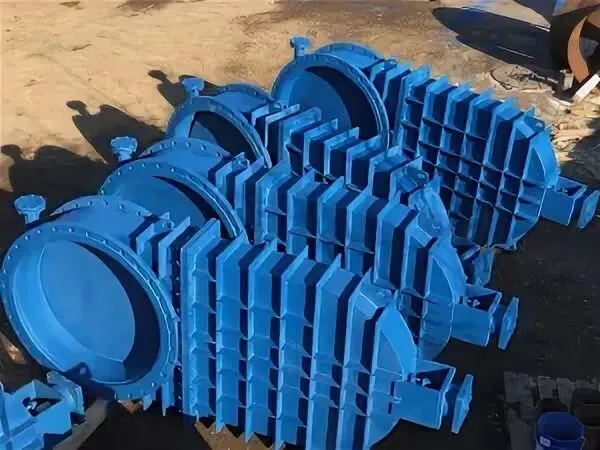

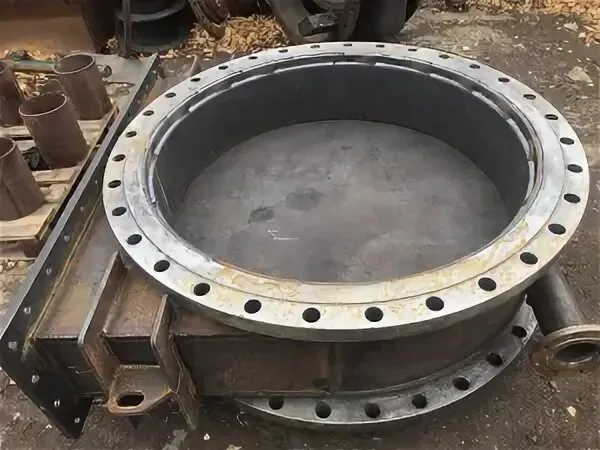

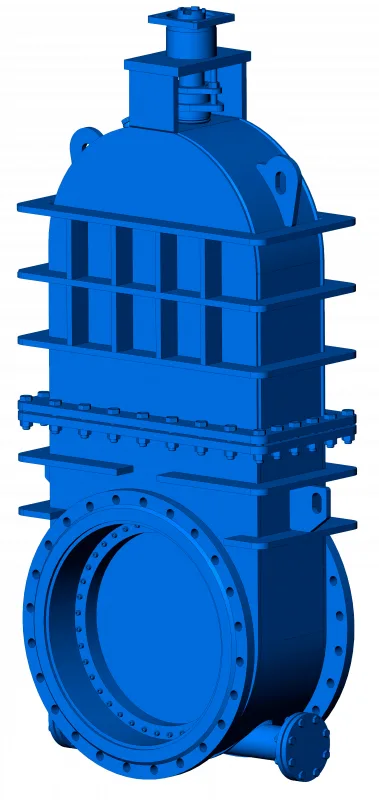

Задвижка Ду800 Ру10 регулирующая шиберная ножевая с невыдвижным шпинделем

Описание

Условное обозначение задвижек регулирующих шиберных ножевых



ЗК
XХ.
Х.
ХХХ.
ХХ.


Тип управления


Редуктор
Р





Электропривод
ЭП





Исполнение по присоединению  к трубопроводу


Фланцевое

Ф




Межфланцевое

МФ




Номинальный диаметр


DN


 250-2000



Номинальное давление


PN



 10



Схема задвижки регулирующей шиберных ножевой

Габаритные размеры задвижек регулирующих шиберных ножевых



Наименование
Условное обозначение
DN
PN
D
D1
D2
n
d
L
H


Задвижка регулирующая шиберная ножевая 250
ЗРН.Ф(МФ).250.10
250
10
390
350
320
12
22
250
876


Задвижка регулирующая шиберная ножевая 300
ЗРН.Ф(МФ).300.10
300
10
440
400
370
12
22
270
1039


Задвижка регулирующая шиберная ножевая 400
ЗРН.Ф(МФ).400.10
400
10
535
495
465
16
22
310
1256


Задвижка регулирующая шиберная ножевая 500
ЗРН.Ф(МФ).500.10
500
10
640
600
570
16
22
350
1560


Задвижка регулирующая шиберная ножевая 600
ЗРН.Ф(МФ).600.10
600
10
755
705
670
20
26
390
1881


Задвижка регулирующая шиберная ножевая 800
ЗРН.Ф(МФ).800.10
800
10
975
920
880
24
30
470
2287


Задвижка регулирующая шиберная ножевая 1000
ЗРН.Ф(МФ).1000.10
1000
10
1175
1120
1080
28
30
550
2805


Задвижка регулирующая шиберная ножевая 1200
ЗРН.Ф(МФ).1200.10
1200
10
1400
1340
1295
32
30
630
3353


Задвижка регулирующая шиберная ножевая 1400
ЗРН.Ф(МФ).1400.10
1400
10
1575
1520
1480
36
30
710
3922


Задвижка регулирующая шиберная ножевая 1500
ЗРН.Ф(МФ).1500.10
1500
10
*
*
*
*
*
*
*


Задвижка регулирующая шиберная ножевая 1800
ЗРН.Ф(МФ).1800.10
1800
10
*
*
*
*
*
*
*


Задвижка регулирующая шиберная ножевая 2000
ЗРН.Ф(МФ).2000.10
2000
10
*
*
*
*
*
*

*




* Габаритные размеры предоставляются по запросу.

Характеристики

Производитель

Газгидроснаб
