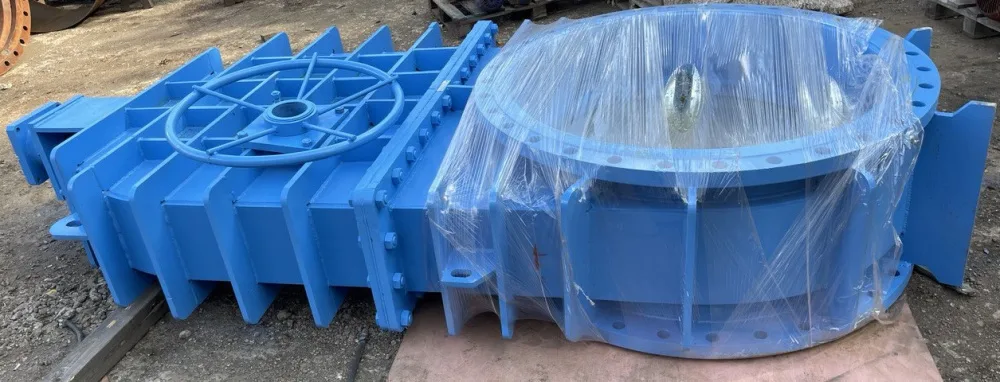

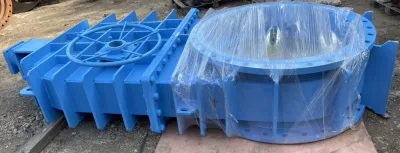

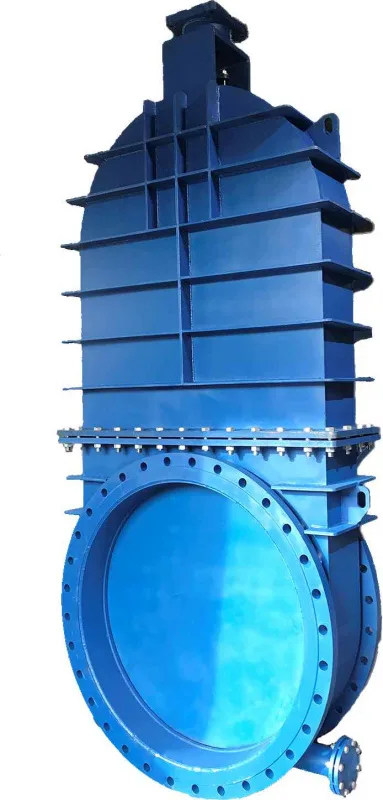

Задвижка шиберная Ду400 Ру10

Описание

Условное обозначение задвижек клиновых штампосварных



ЗК
XХ.
Х.
ХХХ.
ХХ.


Тип управления


Редуктор
Р





Электропривод
ЭП





Исполнение по присоединению  к трубопроводу


Фланцевое

Ф




Межфланцевое

МФ




Номинальный диаметр


DN


 250-2000



Номинальное давление


PN



 10



 Схема задвижки


Габаритные размеры шиберной задвижки



Наименование
Условное обозначение
DN
PN
D
D1
D2
n
d
L
H


Задвижка шиберная 250
ЗШ.Ф(МФ).250.10
250
10
390
350
320
12
22
250
876


Задвижка шиберная 300
ЗШ.Ф(МФ).300.10
300
10
440
400
370
12
22
270
1039


Задвижка шиберная 400
ЗШ.Ф(МФ).400.10
400
10
535
495
465
16
22
310
1256


Задвижка шиберная 500
ЗШ.Ф(МФ).500.10
500
10
640
600
570
16
22
350
1560


Задвижка шиберная 600
ЗШ.Ф(МФ).600.10
600
10
755
705
670
20
26
390
1881


Задвижка шиберная 800
ЗШ.Ф(МФ).800.10
800
10
975
920
880
24
30
470
2287


Задвижка шиберная 1000
ЗШ.Ф(МФ).1000.10
1000
10
1175
1120
1080
28
30
550
2805


Задвижка шиберная 1200
ЗШ.Ф(МФ).1200.10
1200
10
1400
1340
1295
32
30
630
3353


Задвижка шиберная 1400
ЗШ.Ф(МФ).1400.10
1400
10
1575
1520
1480
36
30
710
3922


Задвижка шиберная 1500
ЗШ.Ф(МФ).1500.10
1500
10
*
*
*
*
*
*
*


Задвижка шиберная 1800
ЗШ.Ф(МФ).1800.10
1800
10
*
*
*
*
*
*
*


Задвижка шиберная 2000
ЗШ.Ф(МФ).2000.10
2000
10
*
*
*
*
*
*
*



*Габаритные размеры ссобщаются по запросу.

Характеристики

Производитель

Газгидроснаб
