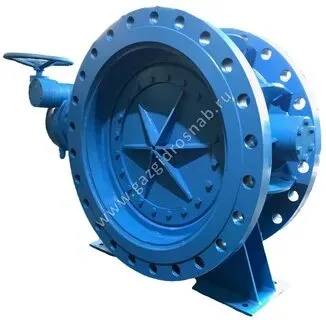

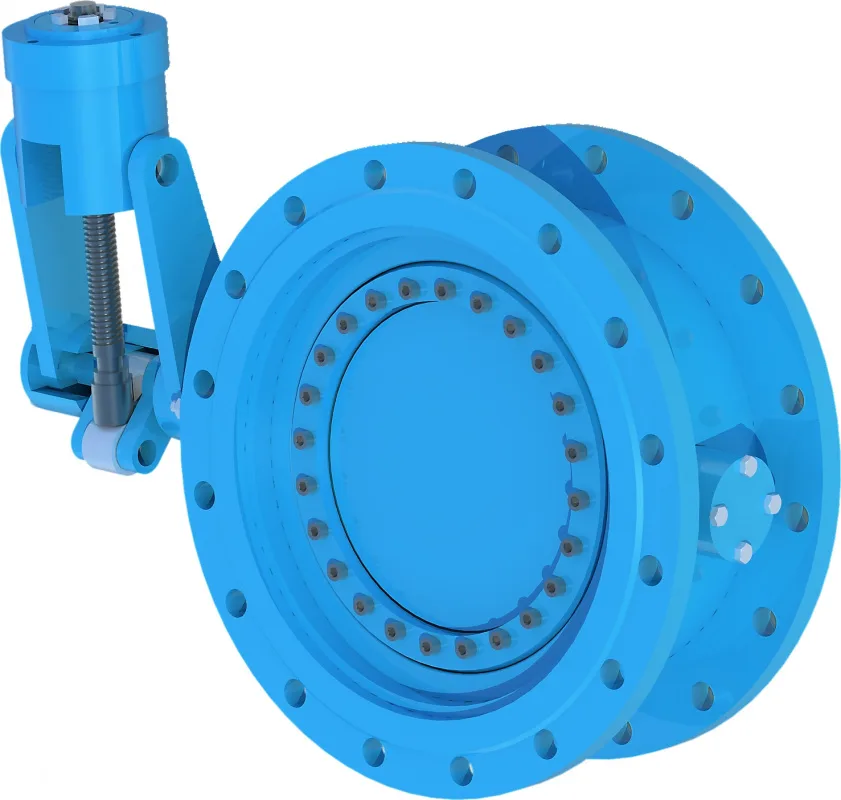

Затвор поворотный дисковый с мягким уплотнением ЗПД.Р 32с916р, 32с516р, 32с316р

Описание

Габаритные размеры затворов



ЗПД.Л.П.ХХХ.16

ЗПД.Л.Ф.ХХХ.16


Наименование
DN
D
D1
L
H
Посадка

Наименование
DN
D
D1
D2
d
n.отв
L
H
Посадка


ЗПД.Р.П.200.16
200
219
183
230
215
F12

ЗПД.Р.Ф.200.16
200
335
295
268
22
12
250
215
F12


ЗПД.Р.П.250.16
250
273
237
250
247
F13

ЗПД.Р.Ф.250.16
250
405
355
320
26
12
270
247
F12


ЗПД.Р.П.300.16
300
325
289
270
288
F16

ЗПД.Р.Ф.300.16
300
460
410
370
26
12
290
288
F16


ЗПД.Р.П.350.16
350
377
337
290
333
F16

ЗПД.Р.Ф.350.16
350
520
470
430
26
16
310
333
F16


ЗПД.Р.П.400.16
400
426
390
310
359
F16

ЗПД.Р.Ф.400.16
400
580
525
482
30
16
340
359
F16


ЗПД.Р.П.500.16
500
530
490
350
444
F25

ЗПД.Р.Ф.500.16
500
710
650
585
33
20
380
444
F25


ЗПД.Р.П.600.16
600
630
590
390
521
F25

ЗПД.Р.Ф.600.16
600
840
770
685
39
20
420
521
F25


ЗПД.Р.П.700.16
700
720
680
430
586
F30

ЗПД.Р.Ф.700.16
700
910
840
800
39
24
460
586
F30


ЗПД.Р.П.800.16
800
820
780
470
659
F35

ЗПД.Р.Ф.800.16
800
1020
950
905
39
24
500
659
F35


ЗПД.Р.П.900.16
900
920
880
510
720
F35

ЗПД.Р.Ф.900.16
900
1120
1050
1005
39
28
540
720
F35


ЗПД.Р.П.1000.16
1000
1020
980
550
780
F35

ЗПД.Р.Ф.1000.16
1000
1255
1170
1110
45
28
580
780
F35


ЗПД.Р.П.1200.16
1200
1220
1180
630
889
F40

ЗПД.Р.Ф.1200.16
1200
1485
1390
1330
48
32
660
889
F22


ЗПД.Р.П.1400.16
1400
1420
1380
710
1000


ЗПД.Р.Ф.1400.16
1400
1685
1590
1530
48
36

1000



ЗПД.Р.П.1600.16
1600
1620
1580
790



ЗПД.Р.Ф.1600.16
1600
1930
1820
1750
62
40






Обозначение затворов марки "Газгидроснаб"



Условное обозначение


ЗПД.
Х.
Х.
ХХХ.
ХХ.


Тип уплотнения затвора


Ламельное
Л





Плавающее кольцо
ПК





Мягкое уплотнение
Р





Исполнение по присоединению    к трубопроводу


Фланцевое

 Ф




Приварное

 П




Номинальный диаметр


DN


 300-2000



Номинальное давление


PN



 10-25




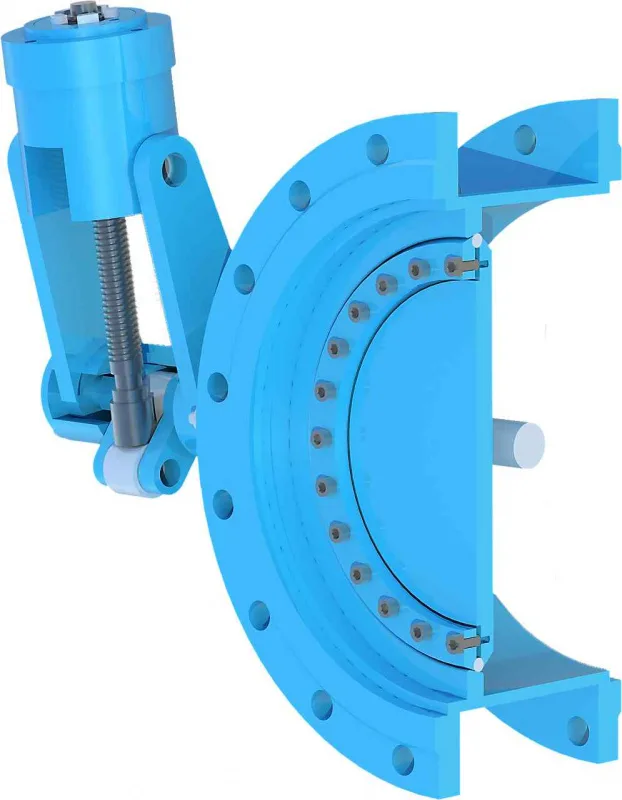

Схема затвора с мягким уплотнением 32с916р

Характеристики

Производитель

Газгидроснаб
