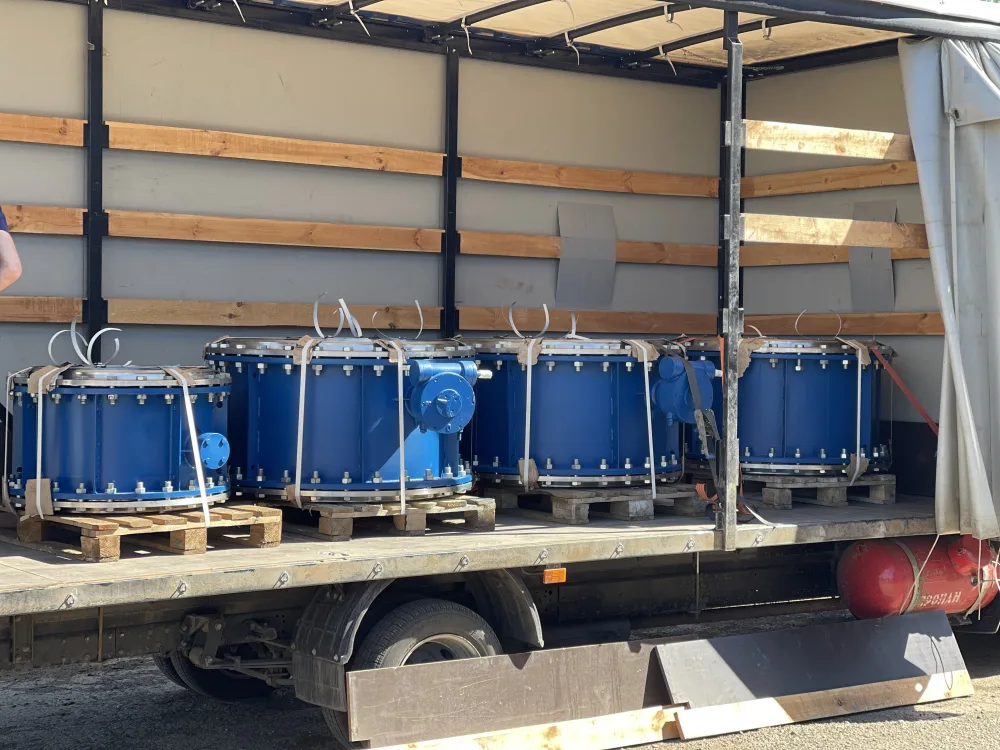

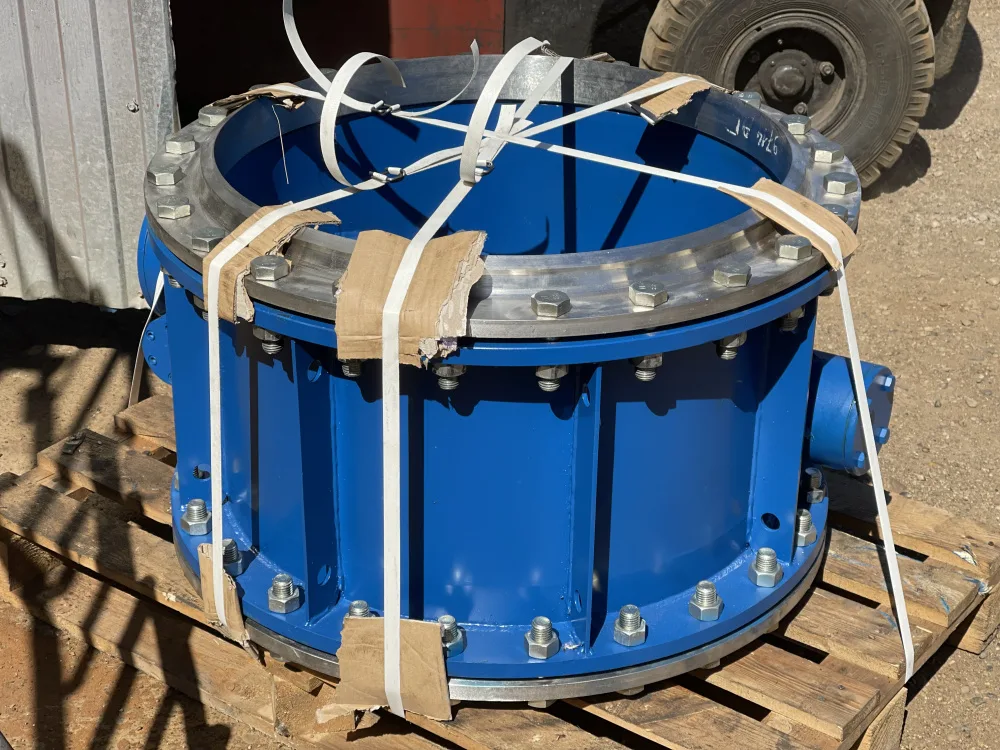

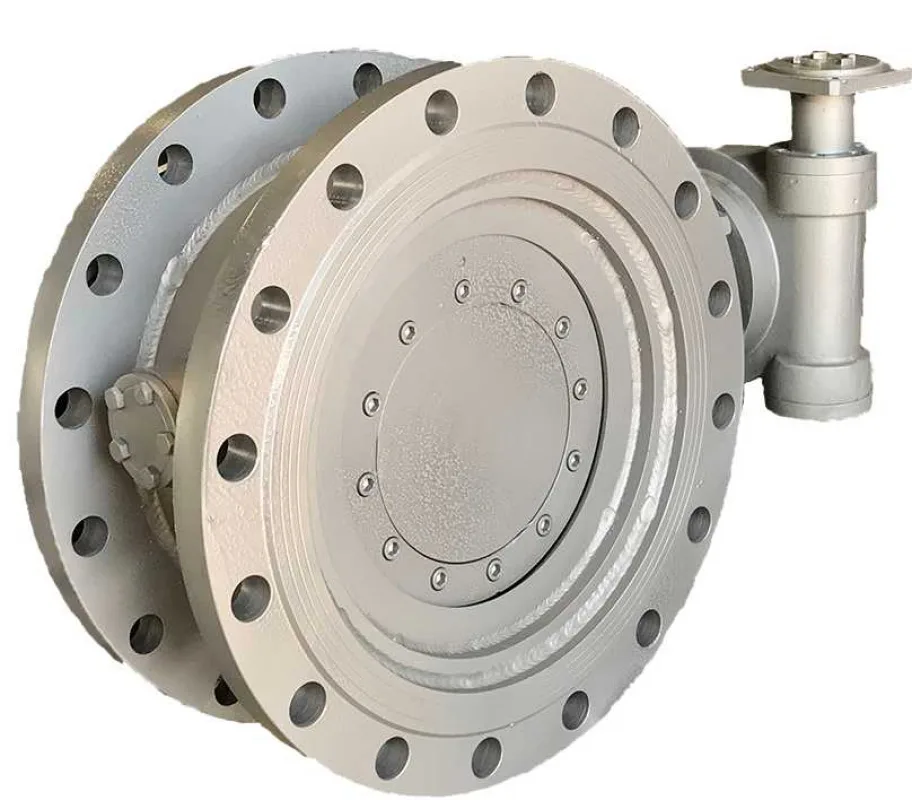

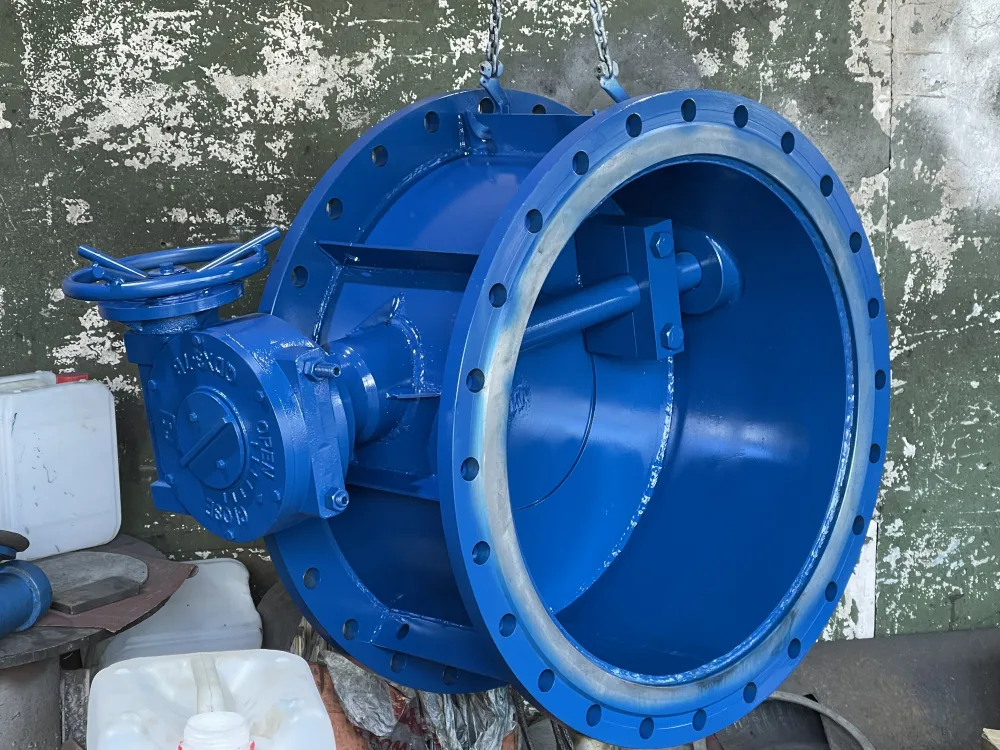

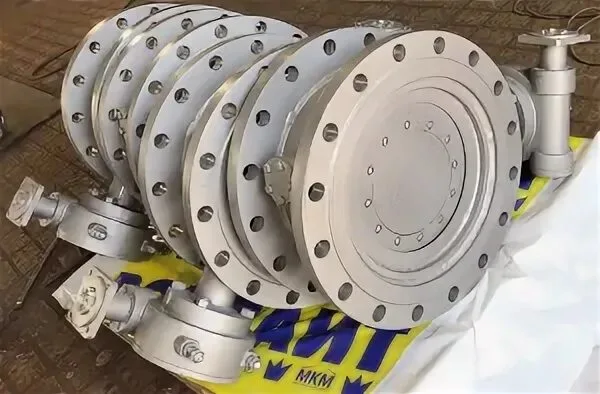

Затвор поворотный дисковый с уплотнением металл по металлу (32с910нж, 32с510нж, 32с310нж, 32нж910нж, 32нж510нж, 32нж310нж)

Описание

Обозначение Затворов дисковых



ЗПД.
Х.
Х.
ХХХ.
ХХ.


Тип уплотнения затвора


Ламельное
Л





Плавающее кольцо
ПК





Исполнение по присоединению  к трубопроводу


Фланцевое

 Ф




Приварное

 П




Номинальный диаметр


DN


 200-1600



Номинальное давление


PN



 10



 Схема затвора с уплотнением металл по металлу


Материалы  деталей затвора с ламельным уплотнением



№
Наименование детали
Материал
№
Наименование детали
Материал


1
Редуктор
Различные материалы
9
Штифт
Ст 3


2
Стойка
09Г2С
10
Диск
09Г2С;12Х18Н10Т


3
Втулка
07Х18Н9Л
11
Шток
20Х13


4
Термовтулка
12Х18Н10Т
12
Болт
Ст 35


5
Втулка
Бронза
13
Корпус
09Г2С;12Х18Н10Т


6
Седло
07Х18Н9Л
14
Втулка
Бронза


7
Уплотнительное кольцо
12Х18Н10Т+графит
15
Подшипник



8
Кольцо
12Х18Н10Т
16
Крышка
09Г2С;12Х18Н10Т



Основные размеры затворов



Условное обозначение
Наименование
DN
PN
D
D1
L
H
Посадка

Условное обозначение
Наименование
DN
PN
D
D1
D2
d
n.отв
L
H
Посадка


ЗПД.Л.П.200.10
32с910нж (32нж910нж)
200
10
219
183
230
215
F12

ЗПД.Л.Ф.200.10
32с910нж (32нж910нж)
200
10
335
295
268
22
8
250
215
F12


ЗПД.Л.П.250.10
32с910нж (32нж910нж)
250
10
273
237
250
247
F13

ЗПД.Л.Ф.250.10
32с910нж (32нж910нж)
250
10
390
350
320
22
12
270
247
F12


ЗПД.Л.П.300.10
32с910нж (32нж910нж)
300
10
325
289
270
288
F16

ЗПД.Л.Ф.300.10
32с910нж (32нж910нж)
300
10
440
400
370
22
12
290
288
F16


ЗПД.Л.П.350.10
32с910нж (32нж910нж)
350
10
377
337
290
333
F16

ЗПД.Л.Ф.350.10
32с910нж (32нж910нж)
350
10
500
460
430
22
16
310
333
F16


ЗПД.Л.П.400.10
32с910нж (32нж910нж)
400
10
426
390
310
359
F16

ЗПД.Л.Ф.400.10
32с910нж (32нж910нж)
400
10
565
515
482
26
16
340
359
F16


ЗПД.Л.П.500.10
32с910нж (32нж910нж)
500
10
530
490
350
444
F25

ЗПД.Л.Ф.500.10
32с910нж (32нж910нж)
500
10
670
620
585
26
20
380
444
F25


ЗПД.Л.П.600.10
32с910нж (32нж910нж)
600
10
630
590
390
521
F25

ЗПД.Л.Ф.600.10
32с910нж (32нж910нж)
600
10
780
725
685
30
20
420
521
F25


ЗПД.Л.П.700.10
32с910нж (32нж910нж)
700
10
720
680
430
586
F30

ЗПД.Л.Ф.700.10
32с910нж (32нж910нж)
700
10
895
840
800
30
24
460
586
F30


ЗПД.Л.П.800.10
32с910нж (32нж910нж)
800
10
820
780
470
659
F35

ЗПД.Л.Ф.800.10
32с910нж (32нж910нж)
800
10
1010
950
905
33
24
500
659
F35


ЗПД.Л.П.900.10
32с910нж (32нж910нж)
900
10
920
880
510
720
F35

ЗПД.Л.Ф.900.10
32с910нж (32нж910нж)
900
10
1110
1050
1005
33
28
540
720
F35


ЗПД.Л.П.1000.10
32с910нж (32нж910нж)
1000
10
1020
980
550
780
F35

ЗПД.Л.Ф.1000.10
32с910нж (32нж910нж)
1000
10
1220
1160
1110
33
28
580
780
F35


ЗПД.Л.П.1200.10
32с910нж (32нж910нж)
1200
10
1220
1180
630
889
F40

ЗПД.Л.Ф.1200.10
32с910нж (32нж910нж)
1200
10
1455
1380
1330
39
32
660
889
F22


ЗПД.Л.П.1400.10
32с910нж (32нж910нж)
1400
10
1420
1380
710
1000


ЗПД.Л.Ф.1400.10
32с910нж (32нж910нж)
1400
10
1675
1590
1530
42
36

1000



ЗПД.Л.П.1600.10
32с910нж (32нж910нж)
1600
10
1620
1580
790



ЗПД.Л.Ф.1600.10
32с910нж (32нж910нж)
1600
10
1915
1820
1750
48
40




Характеристики

Производитель

Газгидроснаб
