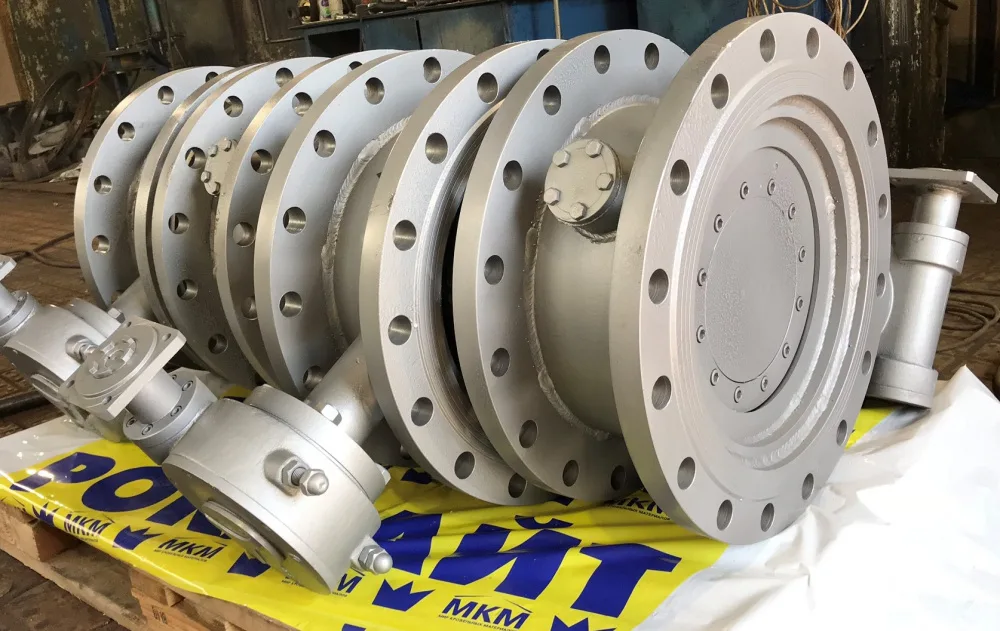

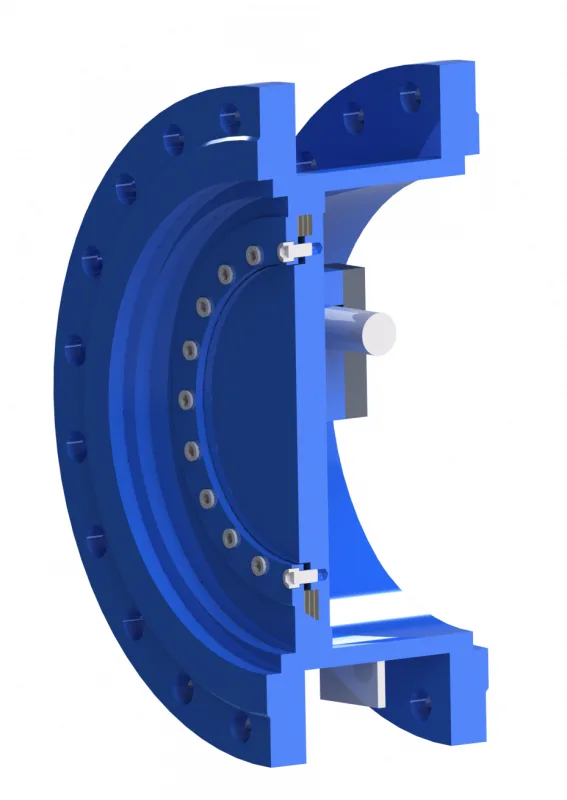

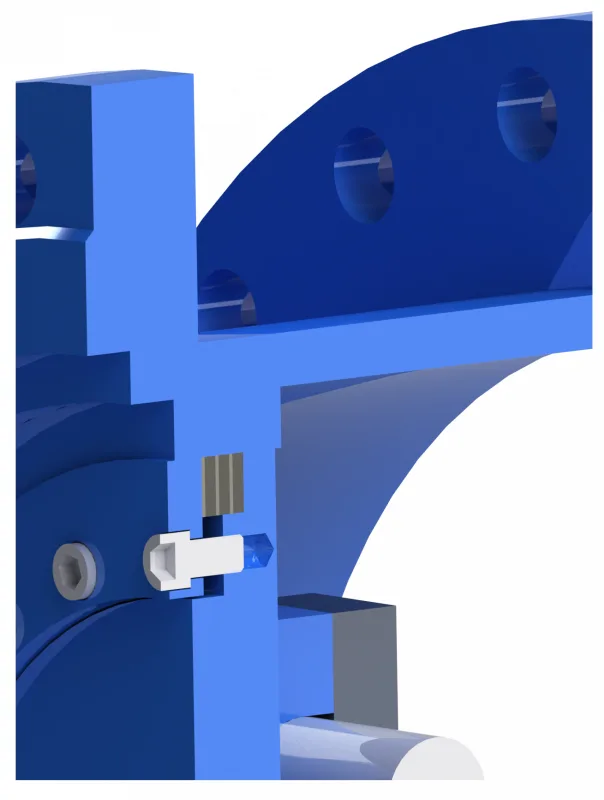

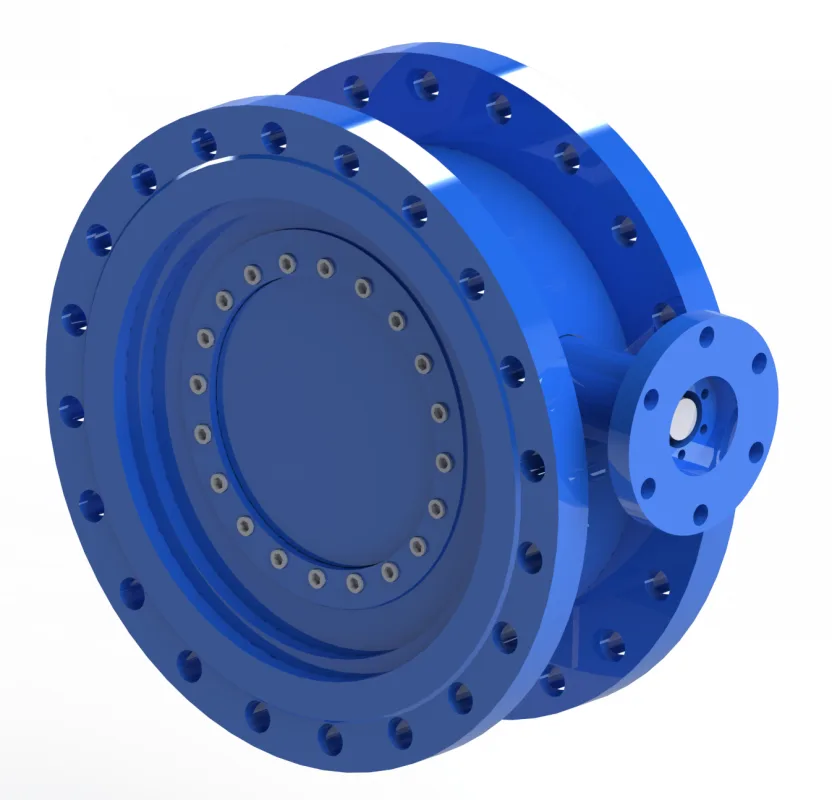

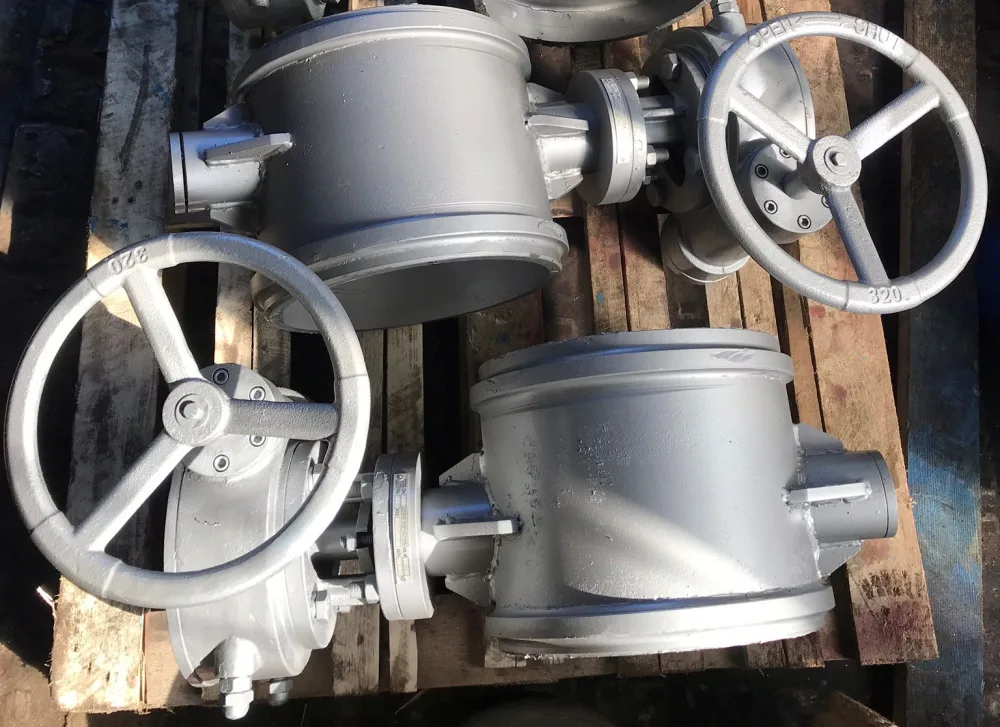

Затвор поворотный дисковый с уплотнением металл по металлу (32с930нж, 32с530нж, 32с330нж, 32нж930нж, 32нж530нж, 32нж330нж)

Описание

Габаритные размеры затворов с металлическим уплотнением



ЗПД.Л.П.ХХХ.25







ЗПД.Л.Ф.ХХХ.25











Наименование
DN
D
D1
L
H
Посадка

Наименование
DN
D
D1
D2
d
n.отв
L
H
Посадка


ЗПД.Л.П.200.25
200
219
183
230
215
F12

ЗПД.Л.Ф.200.25
200
360
310
278
26
12
250
215
F12


ЗПД.Л.П.250.25
250
273
237
250
247
F13

ЗПД.Л.Ф.250.25
250
425
370
335
30
12
270
247
F12


ЗПД.Л.П.300.25
300
325
289
270
288
F16

ЗПД.Л.Ф.300.25
300
485
430
390
30
16
290
288
F16


ЗПД.Л.П.350.25
350
377
337
290
333
F16

ЗПД.Л.Ф.350.25
350
550
490
450
33
16
310
333
F16


ЗПД.Л.П.400.25
400
426
390
310
359
F16

ЗПД.Л.Ф.400.25
400
610
550
505
33
16
340
359
F16


ЗПД.Л.П.500.25
500
530
490
350
444
F25

ЗПД.Л.Ф.500.25
500
730
660
615
39
20
380
444
F25


ЗПД.Л.П.600.25
600
630
590
390
521
F25

ЗПД.Л.Ф.600.25
600
840
770
720
39
20
420
521
F25


ЗПД.Л.П.700.25
700
720
680
430
586
F30

ЗПД.Л.Ф.700.25
700
960
875
820
45
24
460
586
F30


ЗПД.Л.П.800.25
800
820
780
470
659
F35

ЗПД.Л.Ф.800.25
800
1075
990
930
45
24
500
659
F35


ЗПД.Л.П.900.25
900
920
880
510
720
F35

ЗПД.Л.Ф.900.25
900
1185
1090
1030
52
28
540
720
F35


ЗПД.Л.П.1000.25
1000
1020
980
550
780
F35

ЗПД.Л.Ф.1000.25
1000
1315
1210
1140
56
28
580
780
F35


ЗПД.Л.П.1200.25
1200
1220
1180
630
889
F40

ЗПД.Л.Ф.1200.25
1200
1525
1420
1350
56
32
660
889
F22


ЗПД.Л.П.1400.25
1400
1420
1380
710
1000














ЗПД.Л.П.1600.25
1600
1620
1580
790
















Условное обозначение Затворов дисковых



Условное обозначение


ЗПД.
Х.
Х.
ХХХ.
ХХ.


Тип уплотнения затвора


Ламельное
Л





Плавающее кольцо
ПК





Исполнение по присоединению    к трубопроводу


Фланцевое

 Ф




Приварное

 П




Номинальный диаметр


DN


 300-2000



Номинальное давление


PN



 10-25




Схема  затвора трехэксцентрикового


Материалы основных деталей затвора с ламельным уплотнением




№

Наименование детали
Материал
№
Наименование детали
Материал


1
Редуктор
Различные материалы
9
Штифт
Ст 3


2
Стойка
09Г2С
10
Диск
12Х18Н10Т


3
Втулка
07Х18Н9Л
11
Шток
20Х13


4
Термовтулка
12Х18Н10Т
12
Болт
Ст 35


5
Втулка
Бронза
13
Корпус
09Г2С


6
Седло
07Х18Н9Л
14
Втулка
Бронза


7
Уплотнительное кольцо
12Х18Н10Т+графит
15
Подшипник



8
Кольцо
12Х18Н10Т
16
Крышка
09Г2С

Характеристики

Производитель

Газгидроснаб
