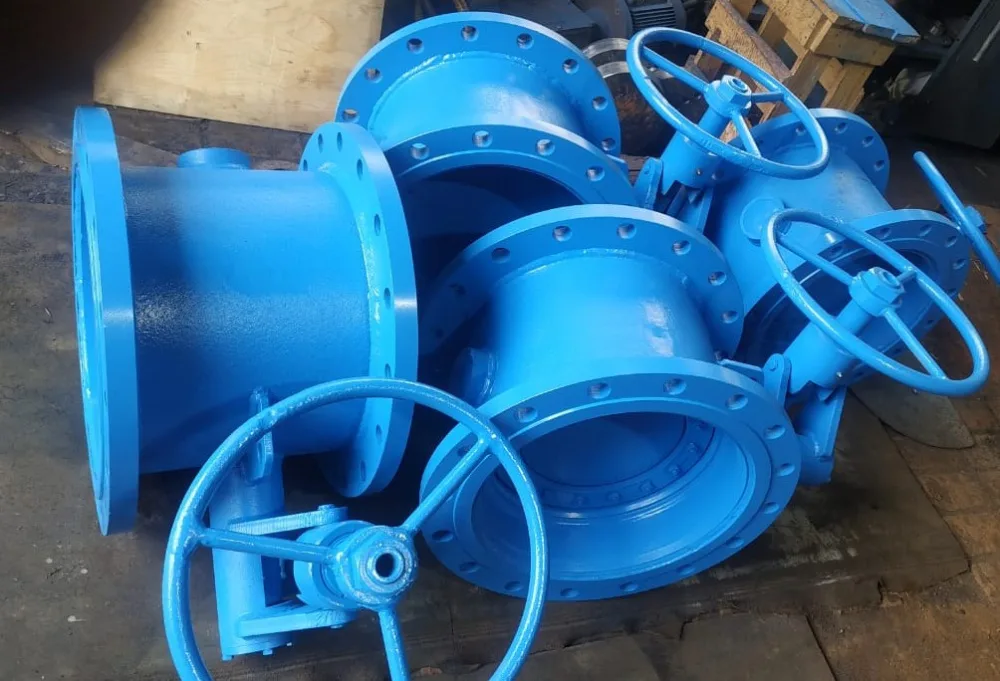

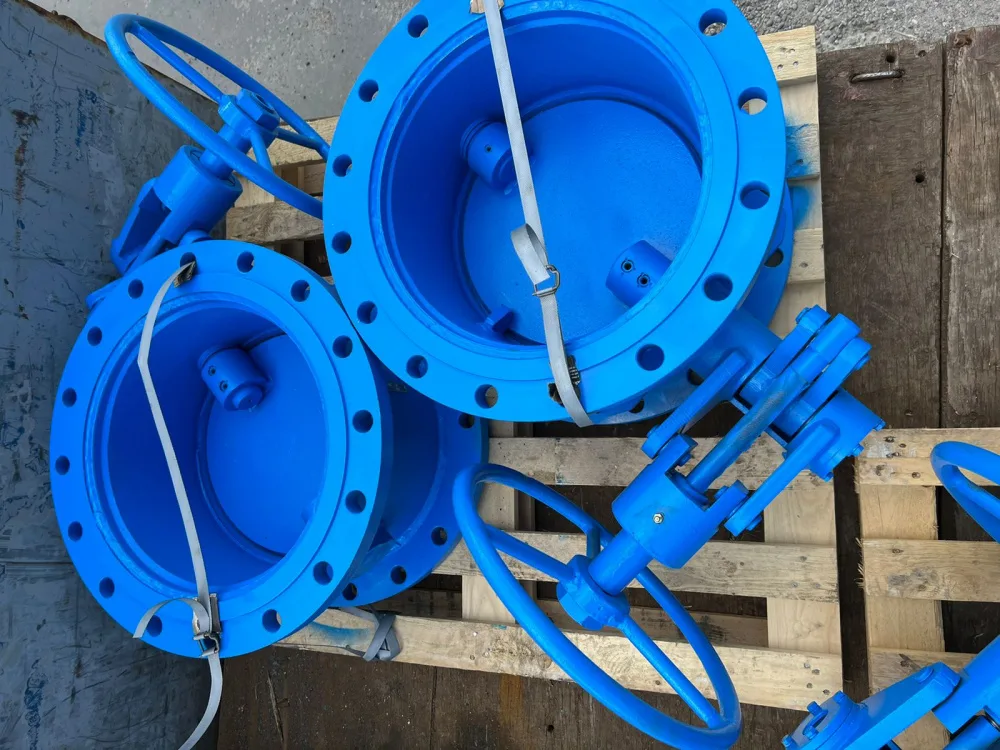

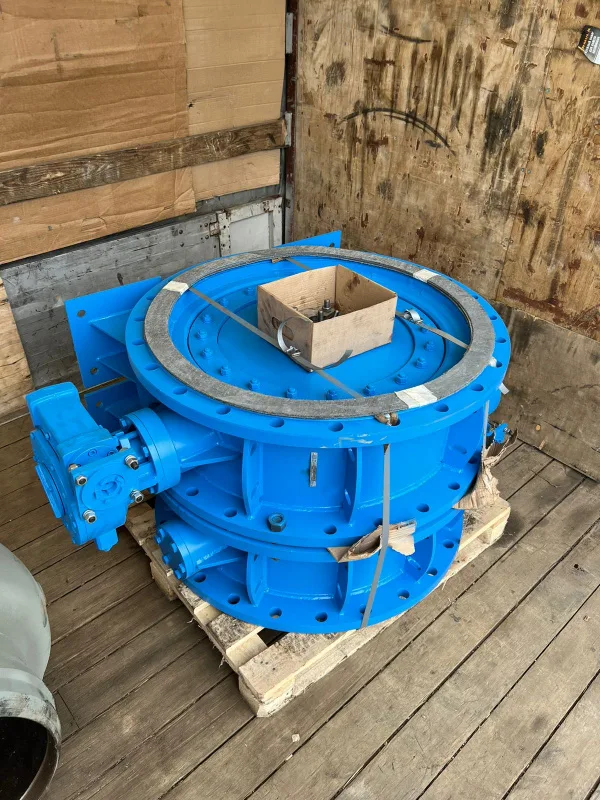

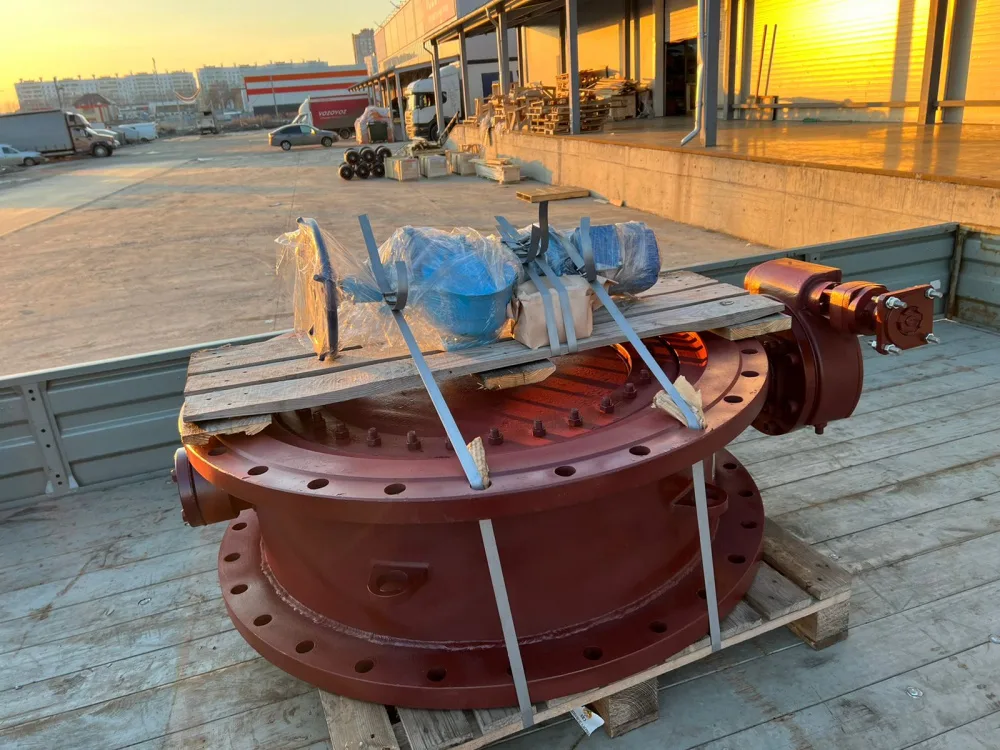

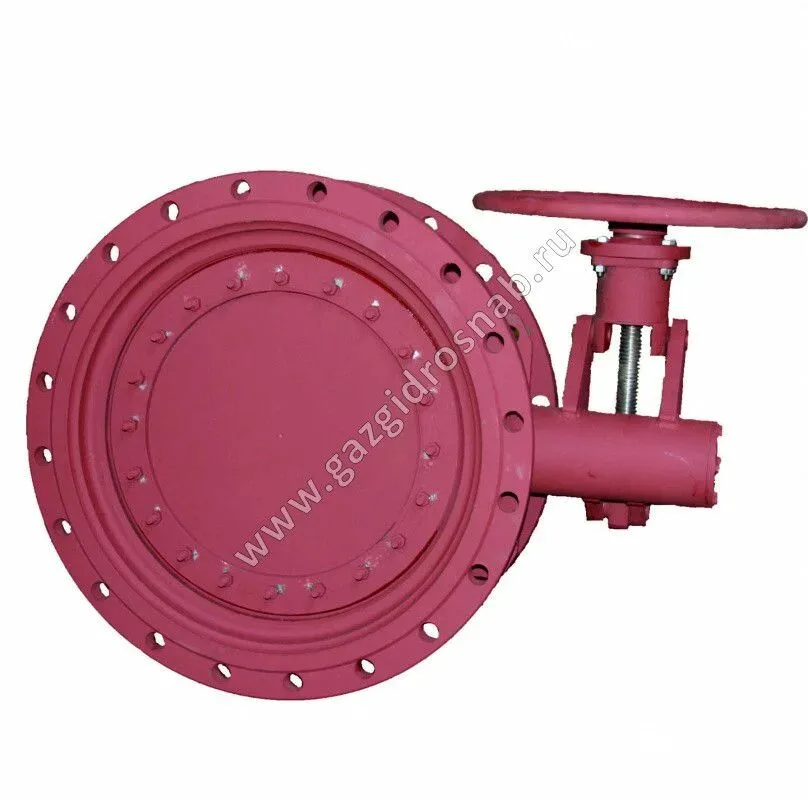

Затвор поворотный дисковый штампосварной с мягким уплотнением ЗПД.Р (32с910р, 32с510р, 32с310р)

Описание

Основные размеры затворов



Наименование
DN
D
D1
L
H
Посадка

Наименование
DN
D
D1
D2
d
n.отв
L
H
Посадка


ЗПД.Р.П.200.10
200
219
183
230
215
F12

ЗПД.Р.Ф.200.10
200
335
295
268
22
8
250
215
F12


ЗПД.Р.П.250.10
250
273
237
250
247
F13

ЗПД.Р.Ф.250.10
250
390
350
320
22
12
270
247
F12


ЗПД.Р.П.300.10
300
325
289
270
288
F16

ЗПД.Р.Ф.300.10
300
440
400
370
22
12
290
288
F16


ЗПД.Р.П.350.10
350
377
337
290
333
F16

ЗПД.Р.Ф.350.10
350
500
460
430
22
16
310
333
F16


ЗПД.Р.П.400.10
400
426
390
310
359
F16

ЗПД.Р.Ф.400.10
400
565
515
482
26
16
340
359
F16


ЗПД.Р.П.500.10
500
530
490
350
444
F25

ЗПД.Р.Ф.500.10
500
670
620
585
26
20
380
444
F25


ЗПД.Р.П.600.10
600
630
590
390
521
F25

ЗПД.Р.Ф.600.10
600
780
725
685
30
20
420
521
F25


ЗПД.Р.П.700.10
700
720
680
430
586
F30

ЗПД.Р.Ф.700.10
700
895
840
800
30
24
460
586
F30


ЗПД.Р.П.800.10
800
820
780
470
659
F35

ЗПД.Р.Ф.800.10
800
1010
950
905
33
24
500
659
F35


ЗПД.Р.П.900.10
900
920
880
510
720
F35

ЗПД.Р.Ф.900.10
900
1110
1050
1005
33
28
540
720
F35


ЗПД.Р.П.1000.10
1000
1020
980
550
780
F35

ЗПД.Р.Ф.1000.10
1000
1220
1160
1110
33
28
580
780
F35


ЗПД.Р.П.1200.10
1200
1220
1180
630
889
F40

ЗПД.Р.Ф.1200.10
1200
1455
1380
1330
39
32
660
889
F22


ЗПД.Р.П.1400.10
1400
1420
1380
710
1000


ЗПД.Р.Ф.1400.10
1400
1675
1590
1530
42
36

1000



ЗПД.Р.П.1600.10
1600
1620
1580
790



ЗПД.Р.Ф.1600.10
1600
1915
1820
1750
48
40






Обозначение затворов марки "Газгидроснаб"



Условное обозначение


ЗПД.
Х.
Х.
ХХХ.
ХХ.


Тип уплотнения затвора


Ламельное
Л





Плавающее кольцо
ПК





Мягкое уплотнение
Р





Исполнение по присоединению    к трубопроводу


Фланцевое

 Ф




Приварное

 П




Номинальный диаметр


DN


 300-2000



Номинальное давление


PN



 10-25




Схема затвора с мягким уплотнением 32с910р

Характеристики

Производитель

Газгидроснаб
